之前有消息称NVIDIA GeForce RTX 3090 Ti显卡将会配备非常恐怖的16pin新的显卡供电接口，与传统的样式不同，当时的猜测是两个现有8pin供电接口合二为一的样子，但新的消息显示似乎并不是这么简单。
来自Igor'sLAB 的Igor Wallossek发布了全新的设计图，新的接口主体将为12pin主要供电接口和4pin数据接口混合的样式，如下图。

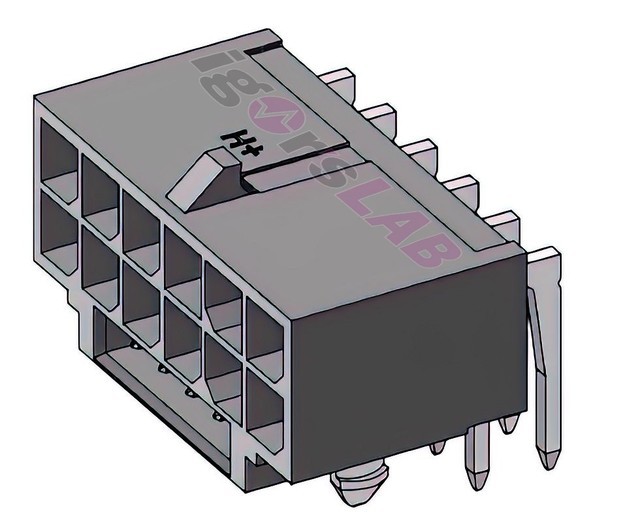

样式图

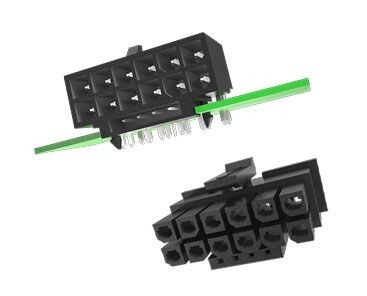

接口样式图

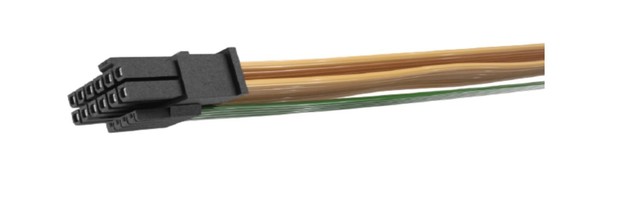

线材图片
PCI-E针脚
新的16pin接口针脚
这种显卡供电接口共有16个pin（12个电源和4个信号），这不是MicroFit Molex标准，而是全新的设计。针脚的间距比现有的更小，从4.2毫米变为3.0毫米。总宽度为18.85毫米，并不小，但比双8pin甚至三8pin的设计要小很多。这将大大简化电路和PCB设计，节省空间。
PCI-SIG规范定义每个引脚可以承受高达9.2A的电流，6个正极都是12V的话总共55.2A总共662W的最大功率，但官方规格最高600W。除了用于电源的12个引脚外，连接器下方还有4个额外的信号通道。目前尚不清楚它们的目的是什么，也不知道他们是不是必须装配在那里的。
这也意味着NVIDIA的12pin显卡供电接口最终会像Virtual Link一样被淘汰。
第一款配备此接口的显卡可能是传闻中的RTX 3090 Ti。到目前为止，还没有传言称其他显卡使用此标准。
