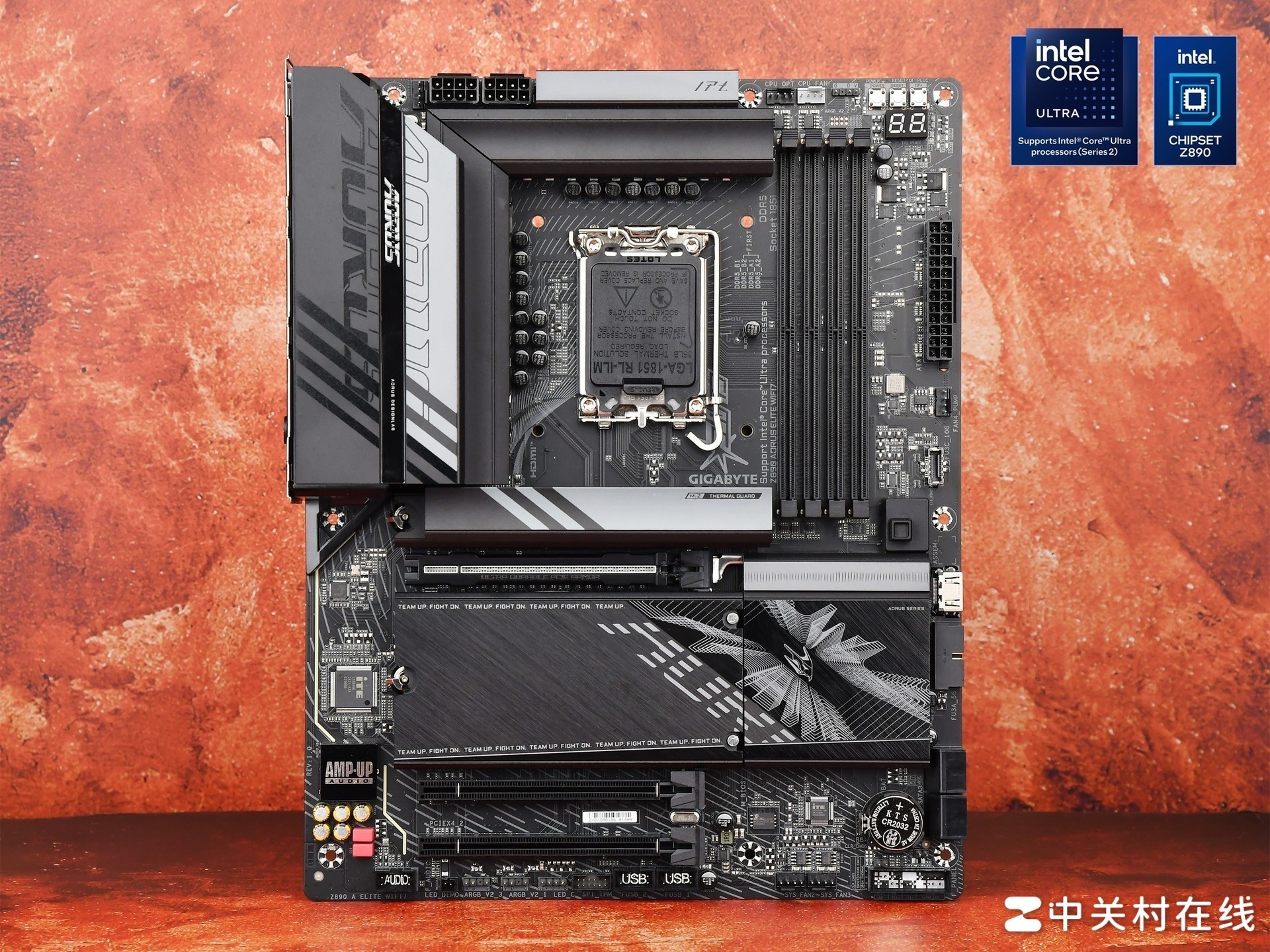

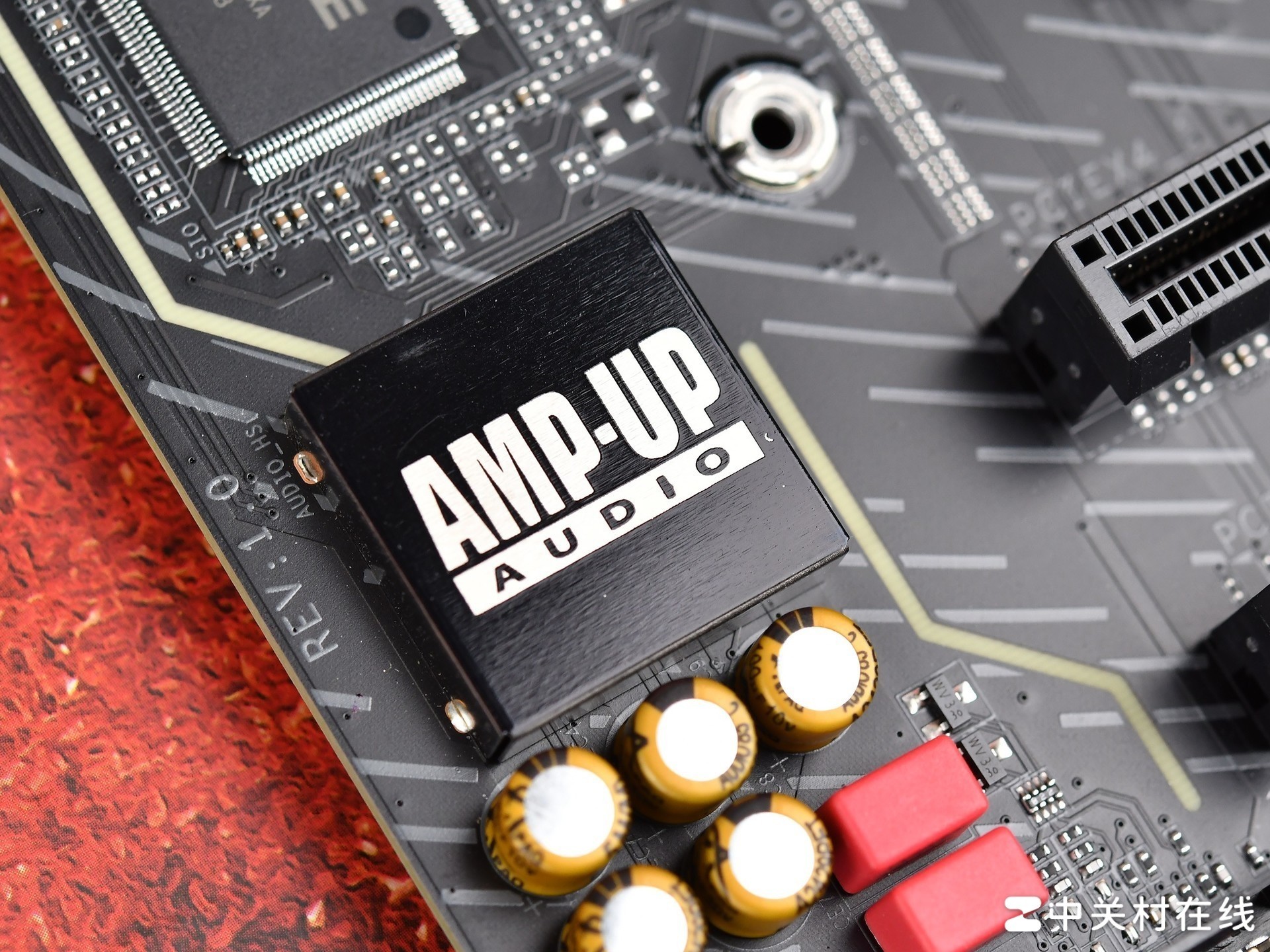

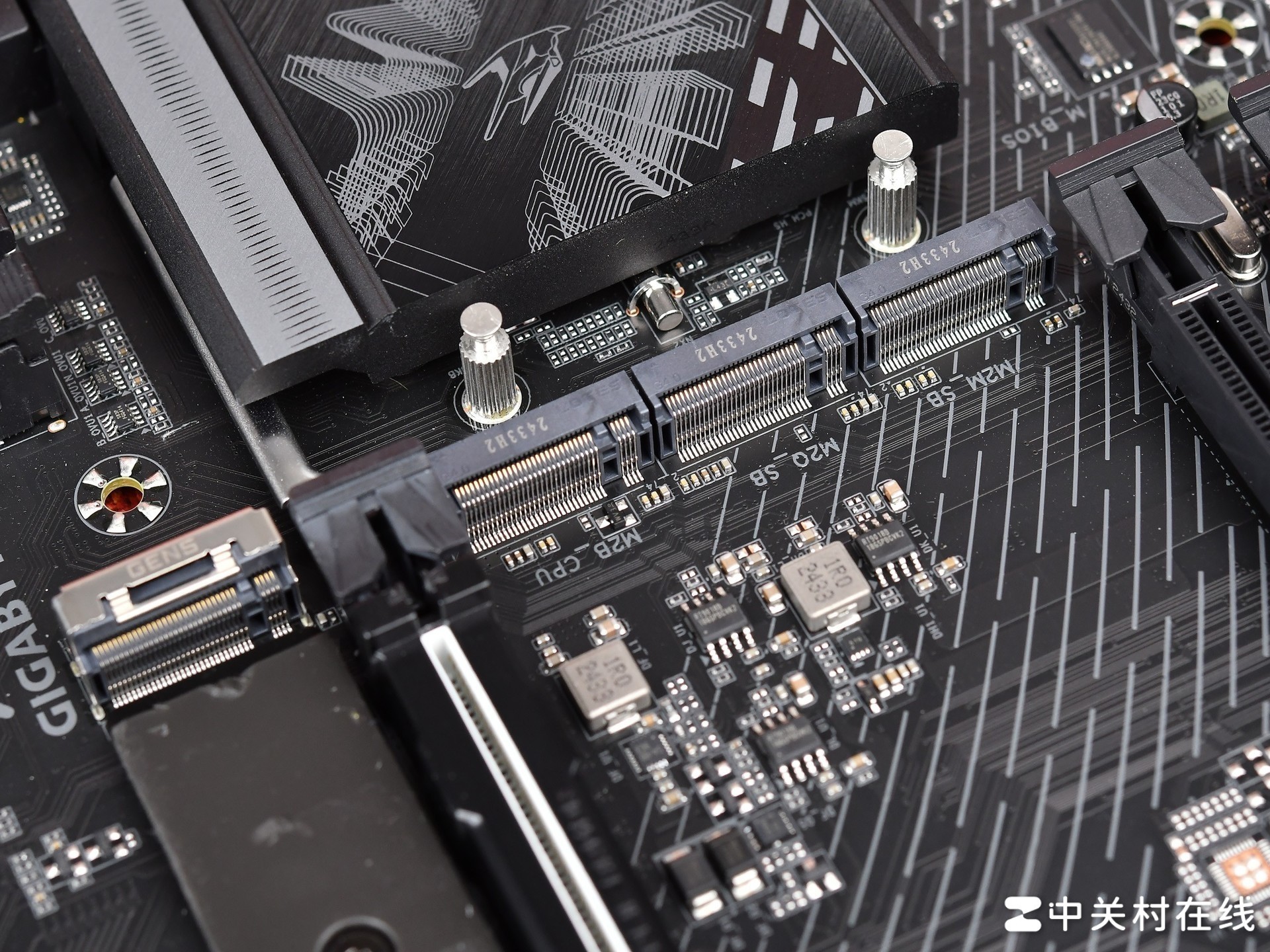

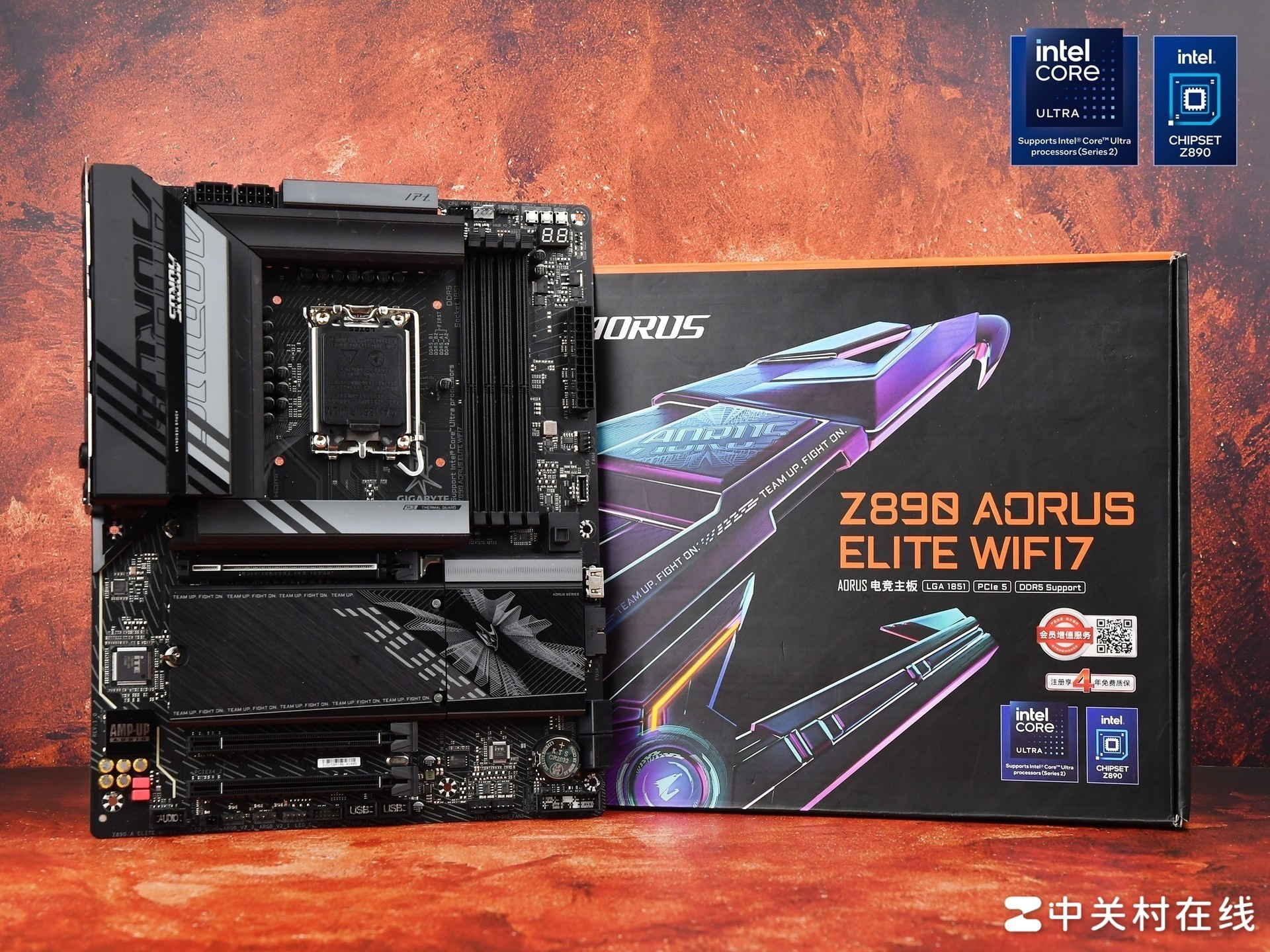

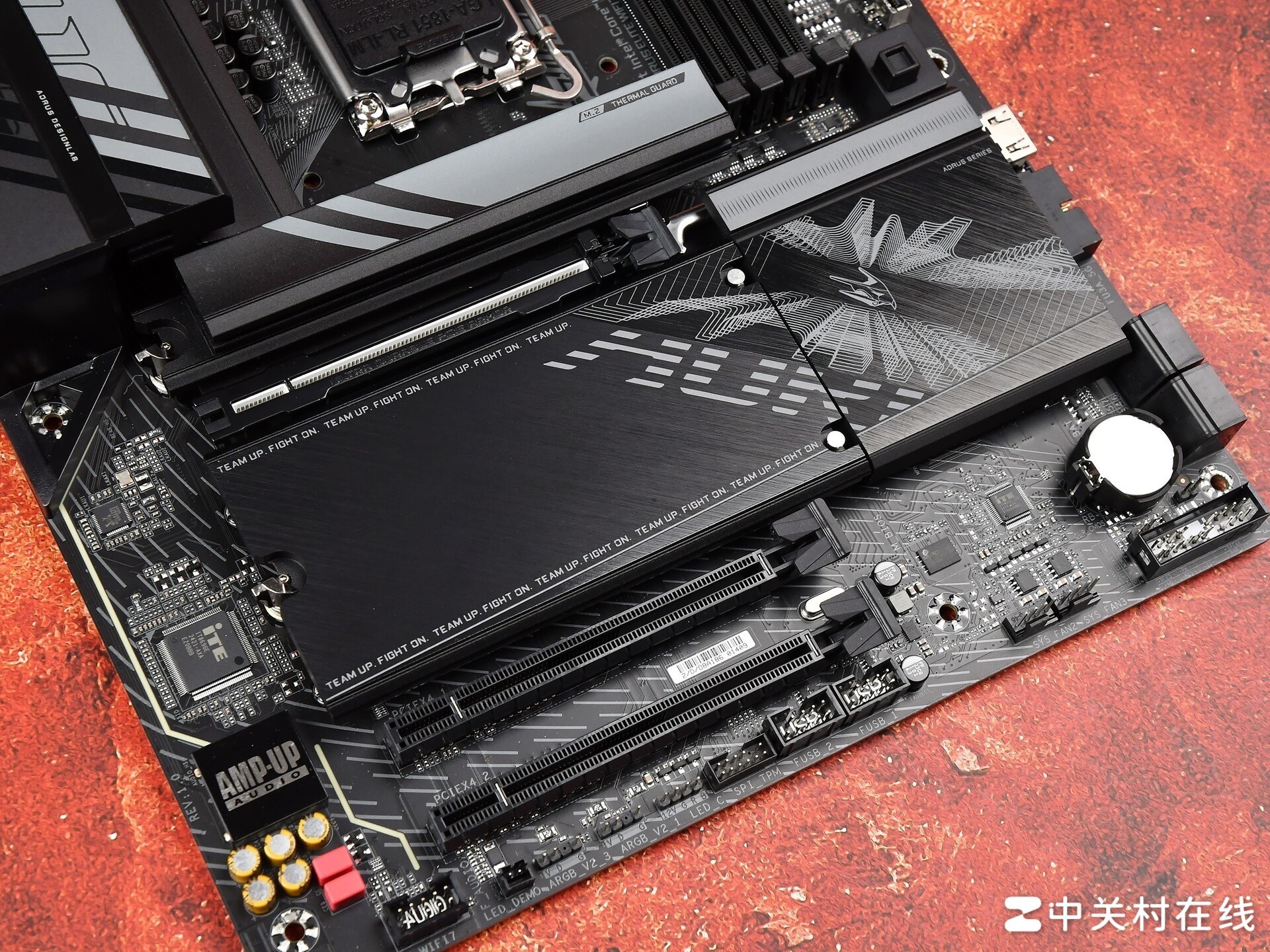

一键超频释放大脑 技嘉 Z890 AORUS ELITE WIFI7 小雕主板评测

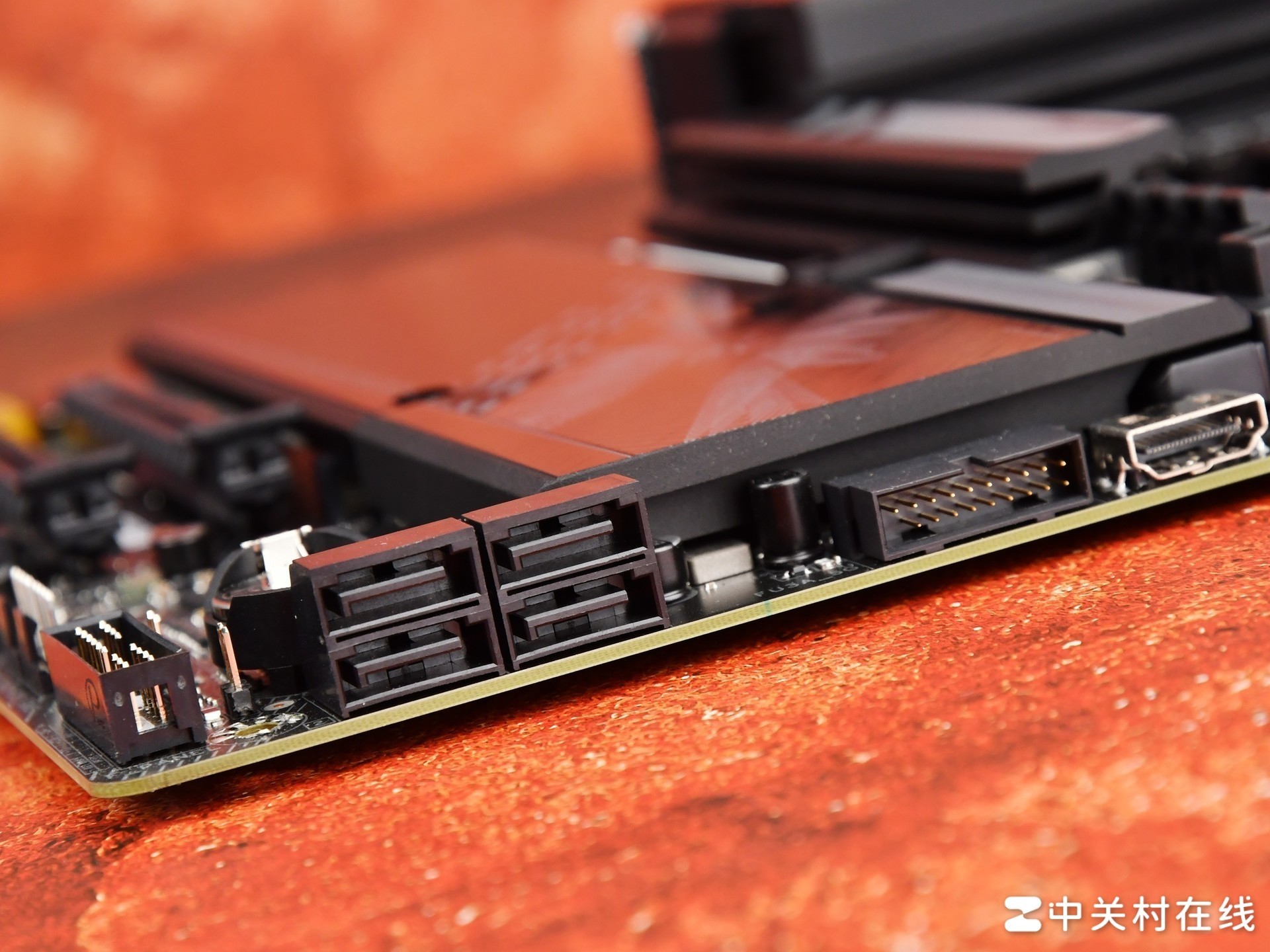

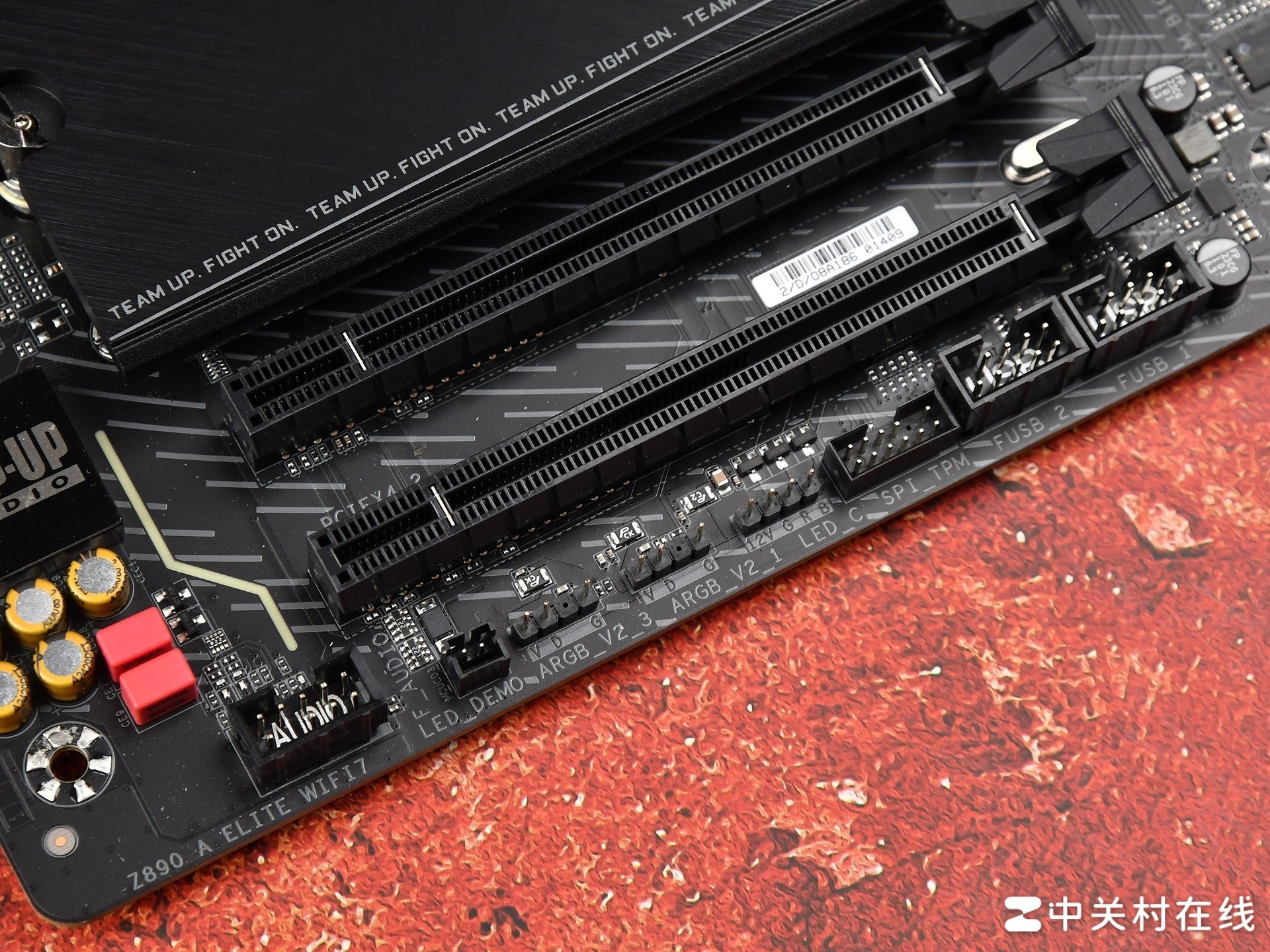

前置接口区域，这款主板提供了2个USB 2.0接针、1个USB 3.2 Gen1（5Gbps）Type-A接针、1个USB 3.2 Gen2（10Gbps）Type-C接针。

同时这款主板配备3个5V ARGB接针以及1个12V RGB接针，支持与市面上主流RGB设备实现灯效联动，打造个性化的电竞光效系统。

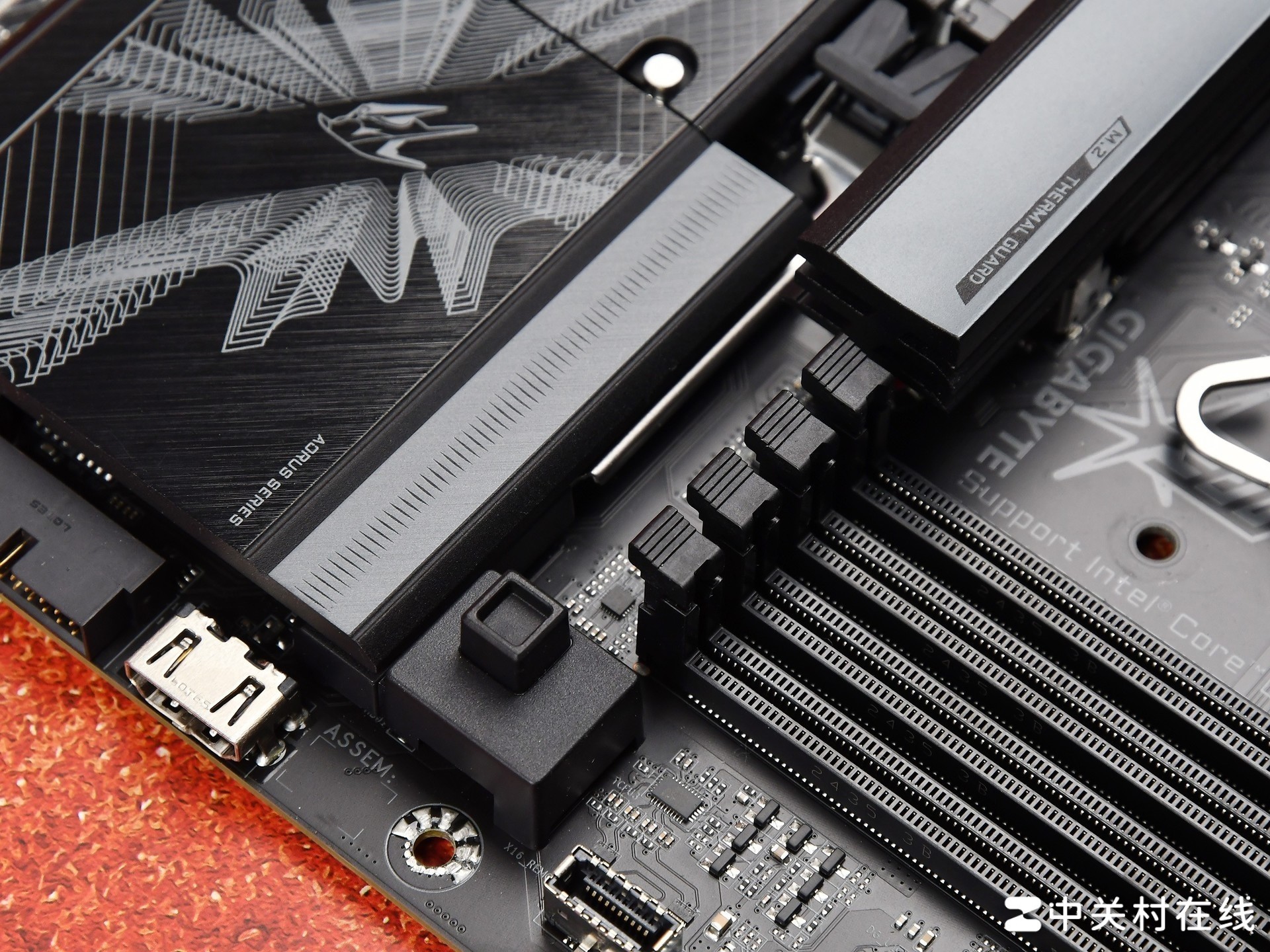

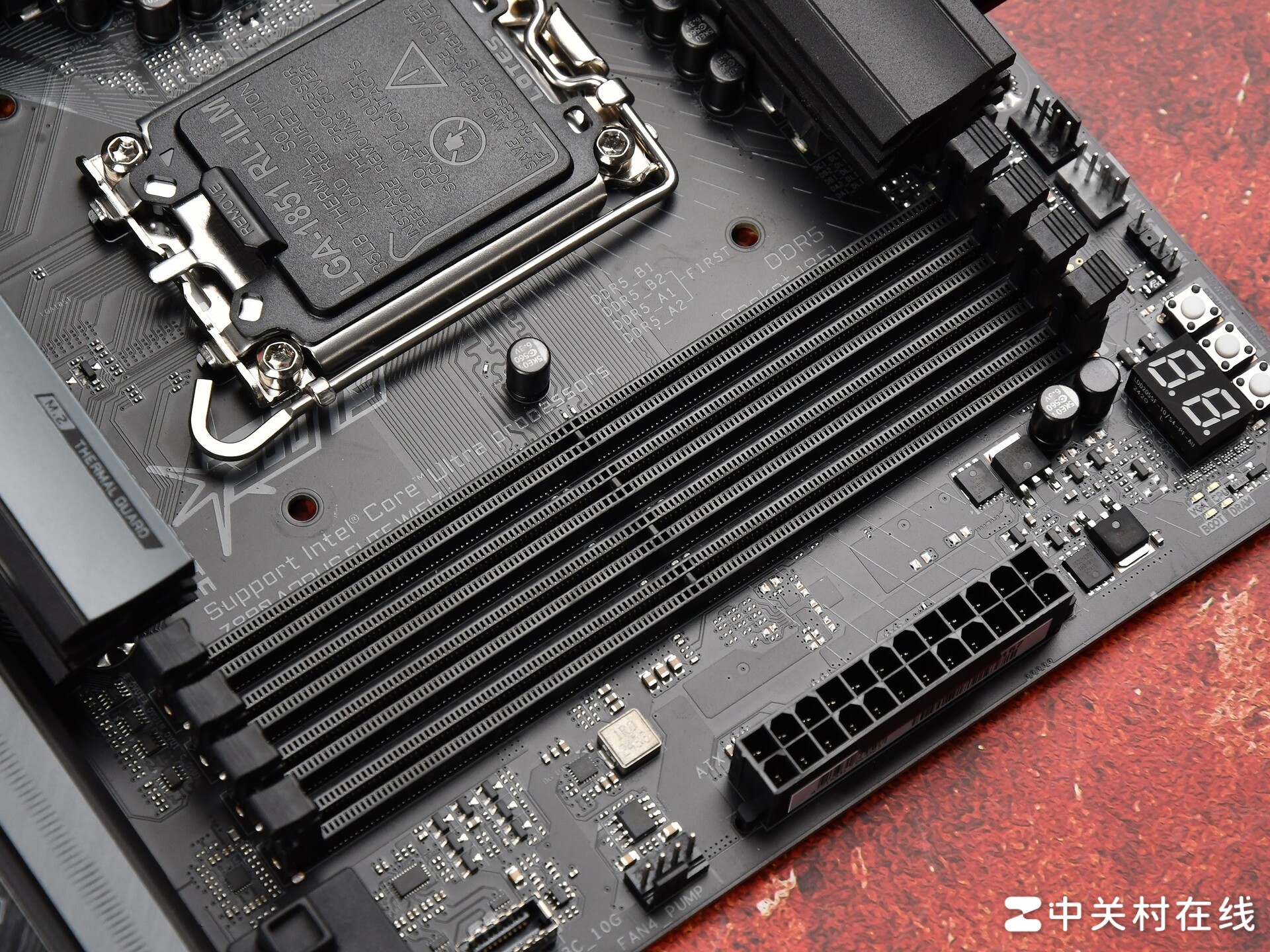

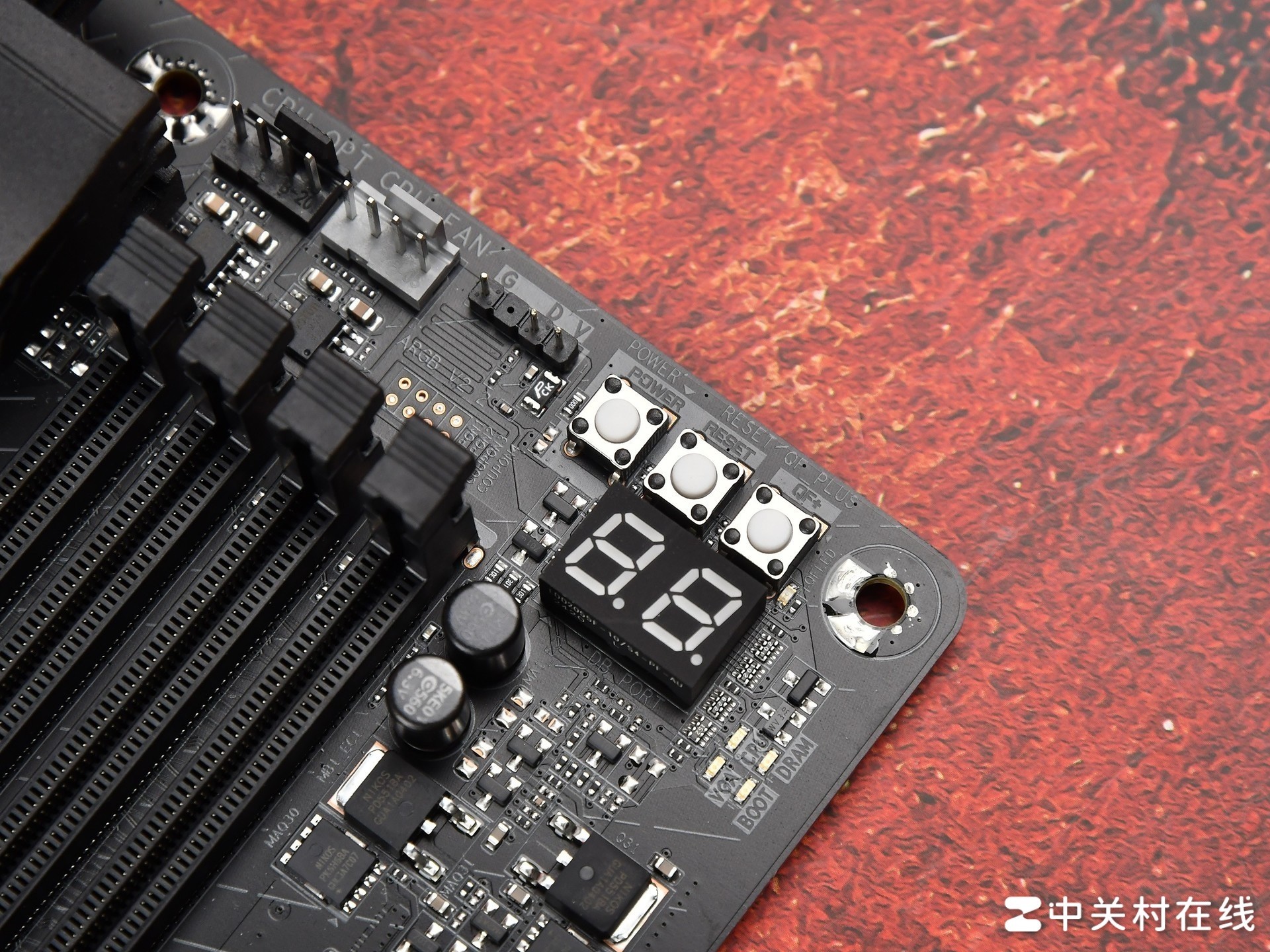

技嘉在主板顶部准备了DIY快捷按钮，并且提供一个Debug自检数显屏，帮助用户快速排查遇到的故障问题。

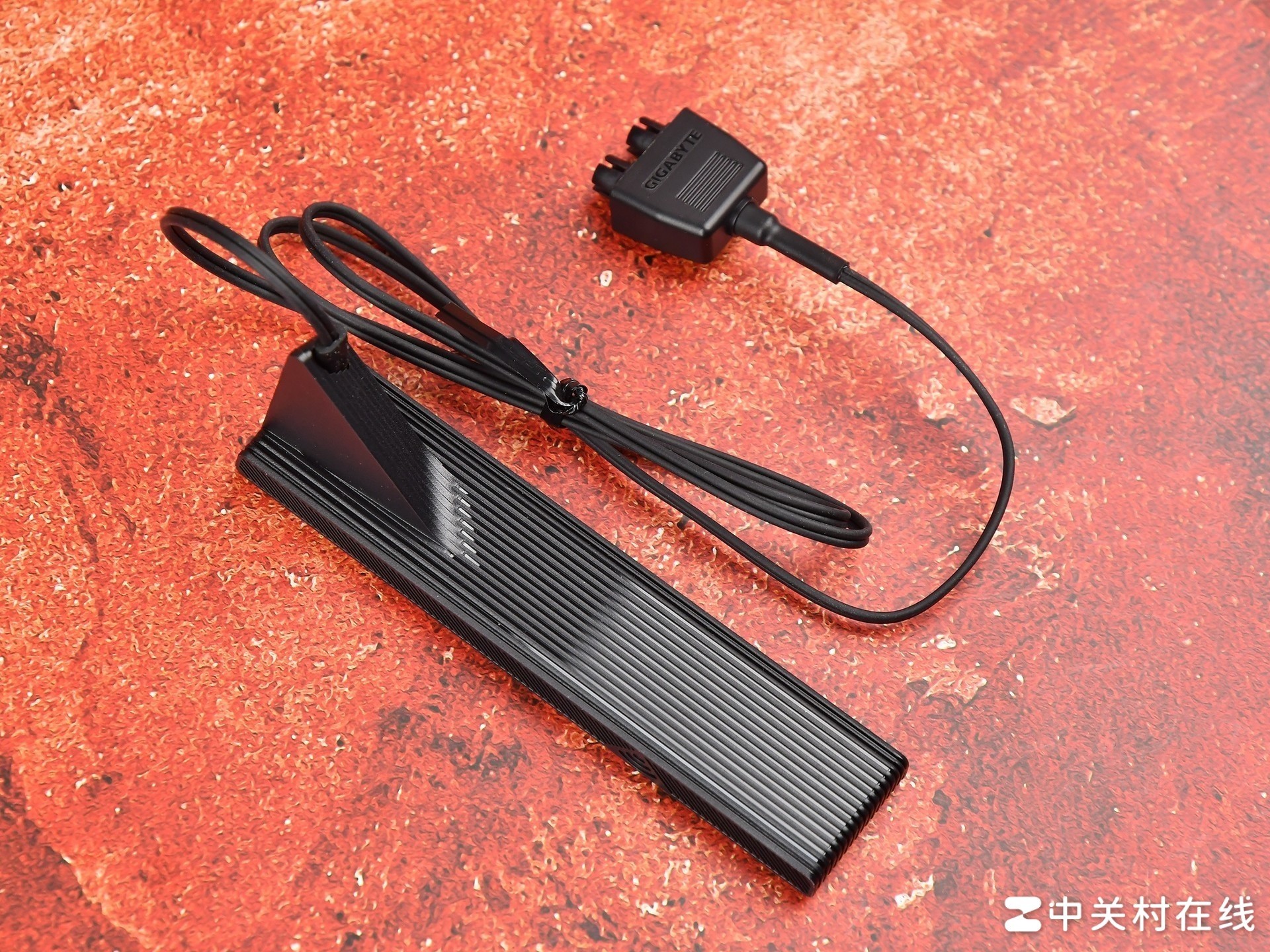

配件方面，这款主板为集成的Wi-Fi 7无线网卡配备了信号增强天线，搭配2.5G有线网口，无论是电竞对战时需要的低延迟传输，还是大文件备份时的高速数据吞吐，都能实现低延迟、高稳定性的网络体验，彻底告别网络卡顿对使用体验的影响。

2 技嘉 Z890 AORUS ELITE WIFI7 小雕主板BIOS

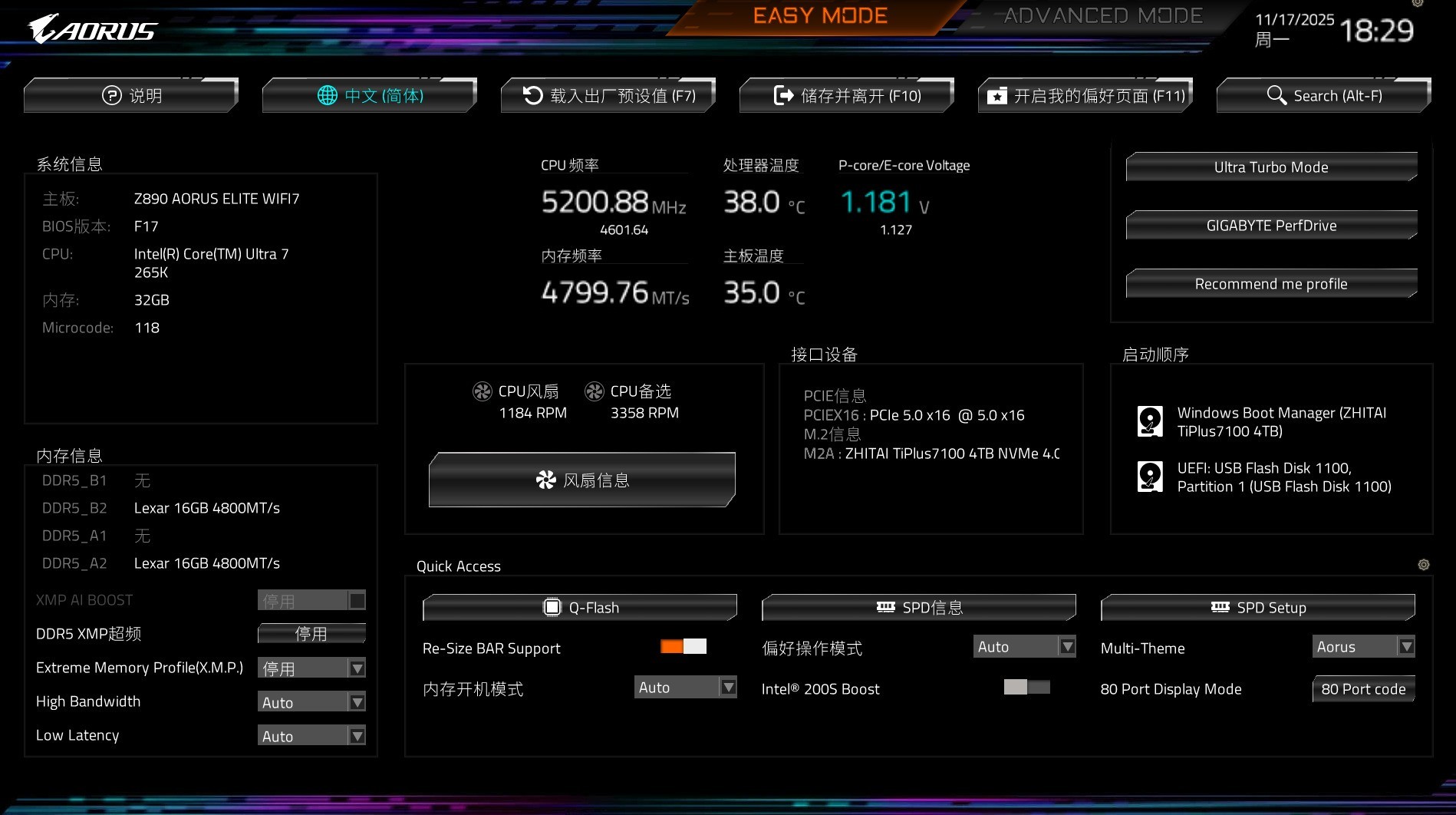

技嘉 Z890 AORUS ELITE WIFI7 小雕主板目前最新BIOS版本为F17，在官网即可更新，作为Z890芯片组，在功能上更全面。首先会进入EASY MODE界面，一般新手在这个界面即可调节XMP、技嘉D5黑科技、BAR显卡直连这些功能。

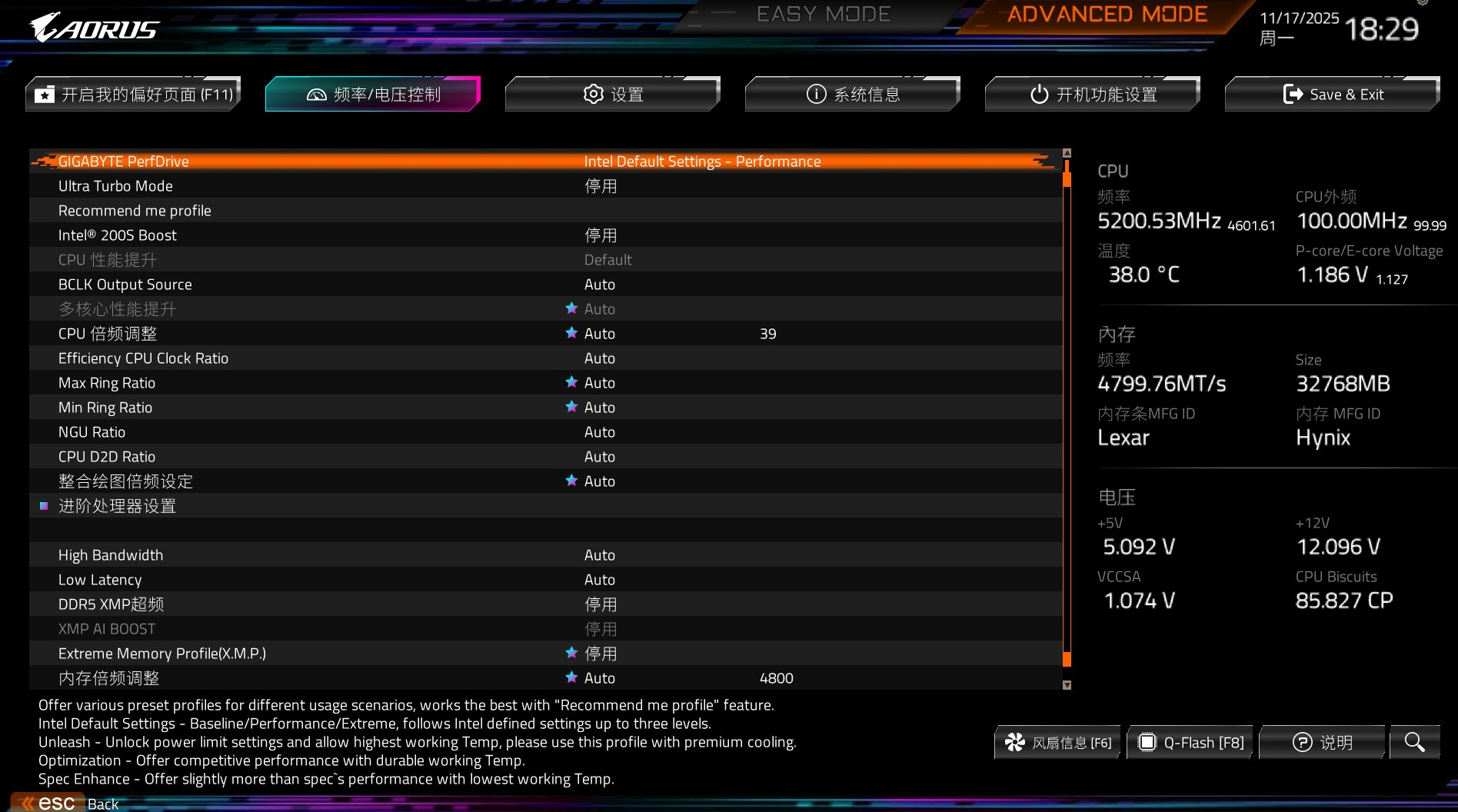

进入ADVANCED MODE高级菜单主要用于超频相关设置，包括CPU、内存相关超频设置，默认采用了Intel预设模式。

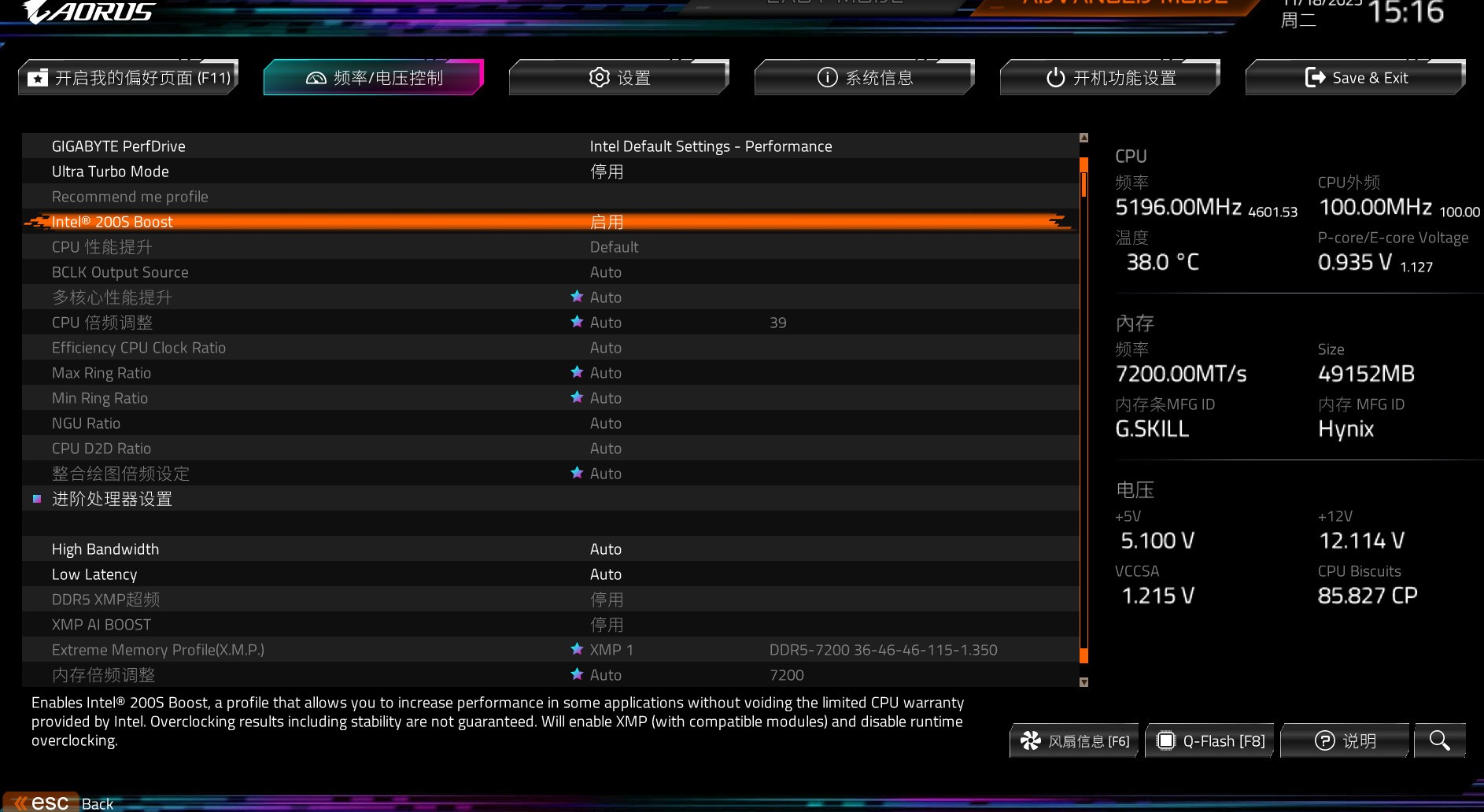

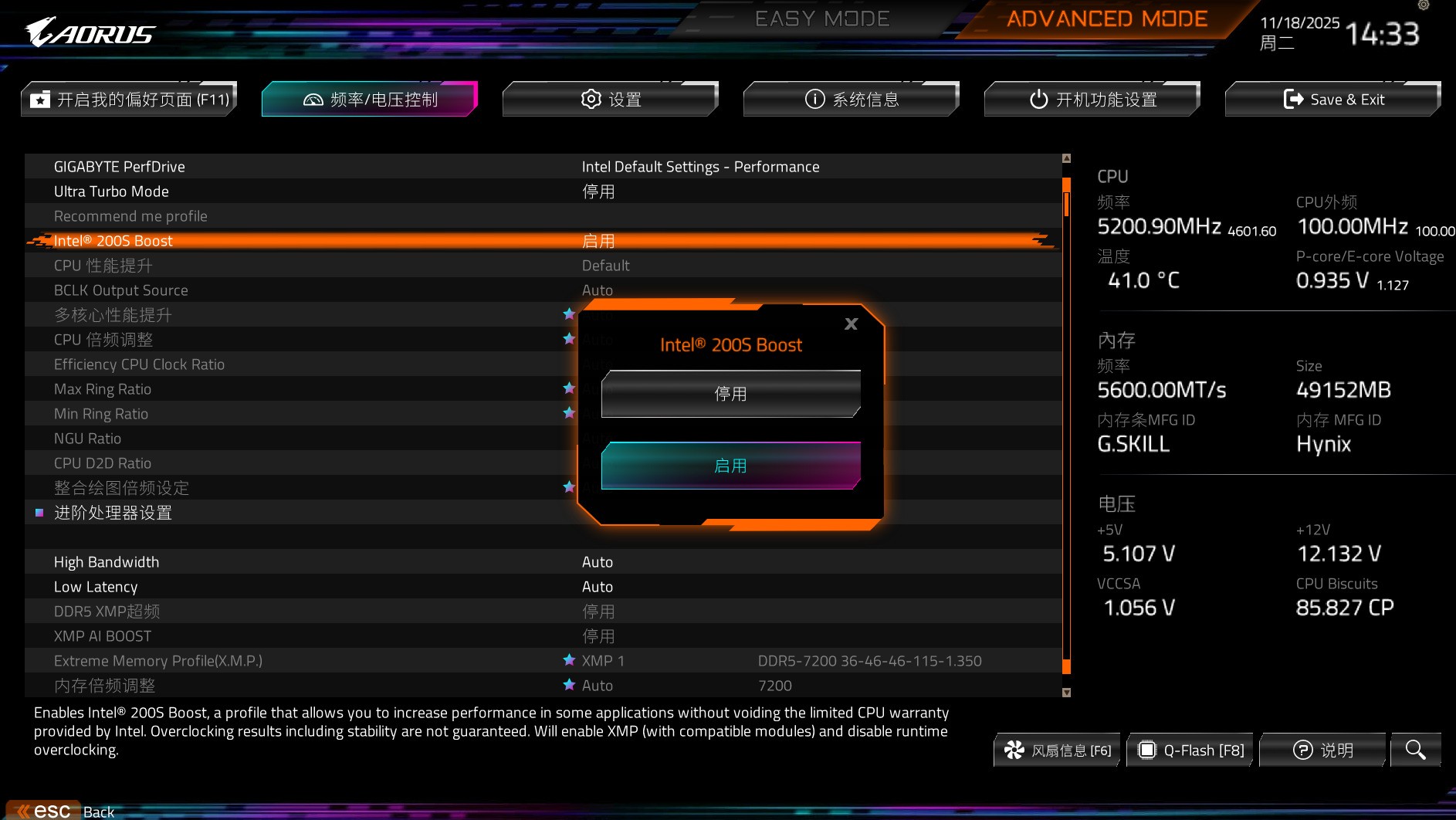

在年中英特尔与技嘉等板厂合作为酷睿Ultra 200S系列处理器打造了专属Intel® 200S Boost模式，开启之后会一键优化处理器频率，与隔壁PBO很像，能够实现一键超频，从而提升性能表现，并且保证处理器温度和电压都处于安全区间。

Intel® 200S Boost开启之后，BIOS里超频相关的大分设置都会禁止调节，XMP会默认开启。不过需要注意如果你的XMP内存预设电压超过1.4v的话，将无法开启Intel® 200S Boost功能。

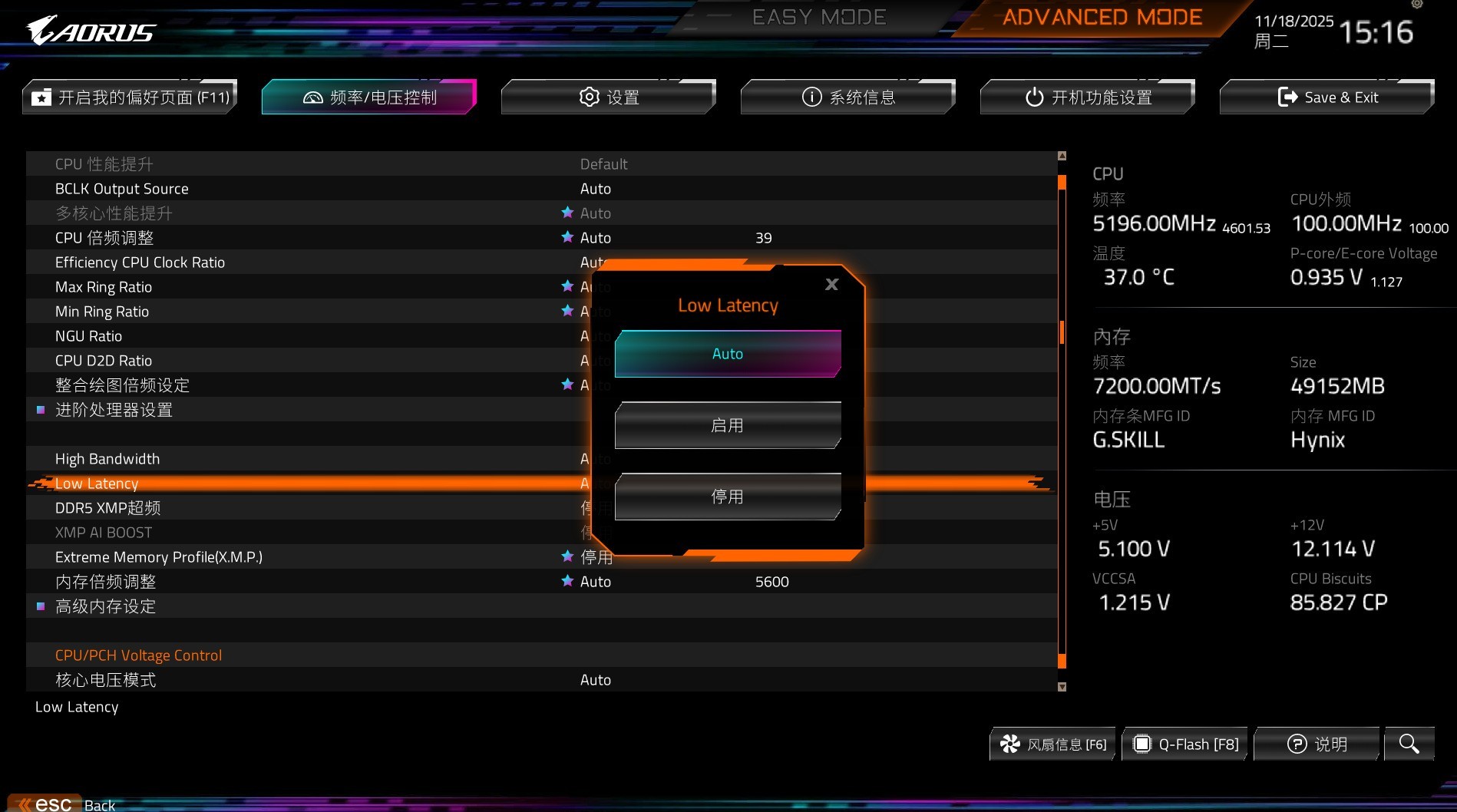

往下能够找到技嘉D5黑科技高带宽和低延迟两项技术：Low Latency、High Bandwidth。开启之后可一键优化内存小参，提升性能表现。

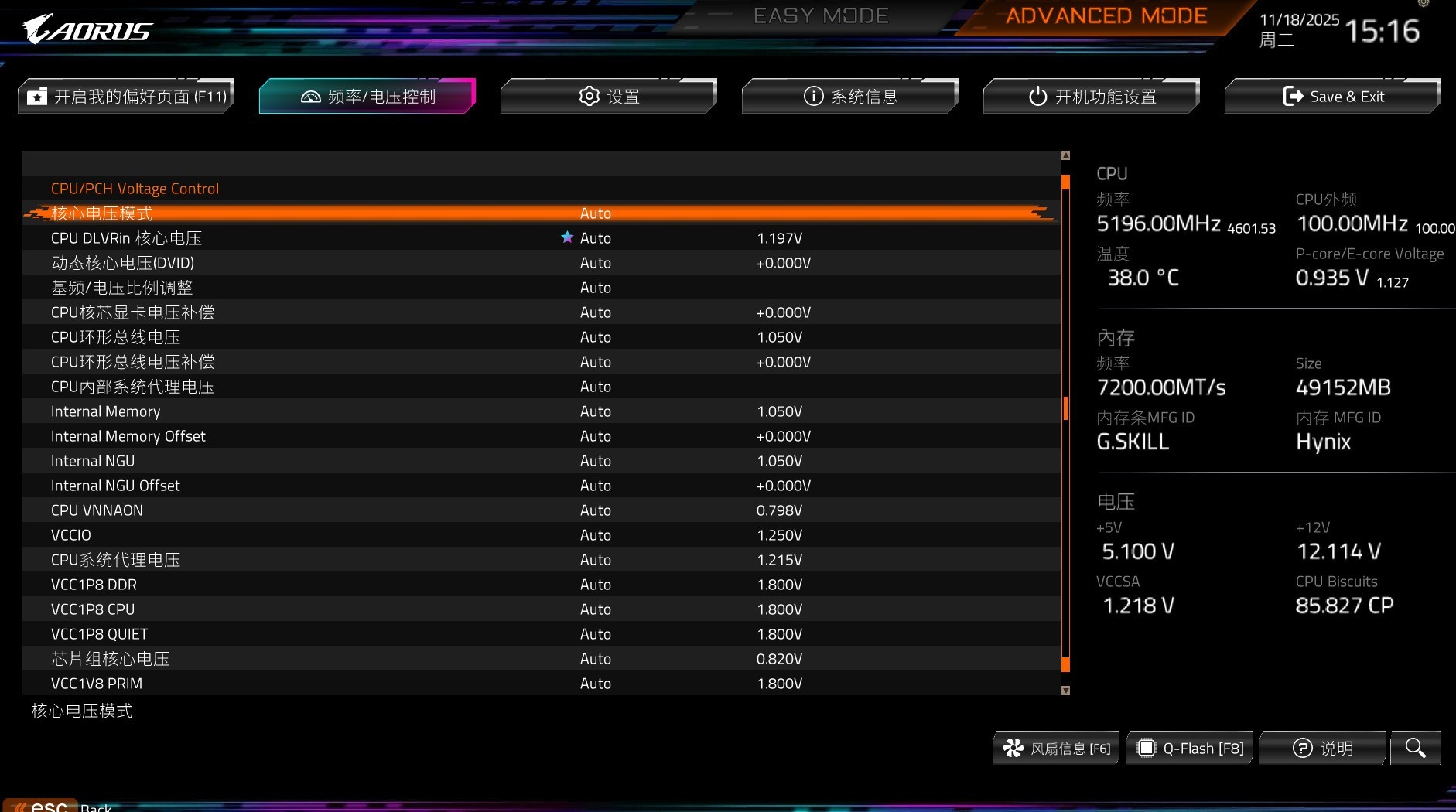

最底下选项针对电压设置，包括CPU以及内存电压选项，酷睿Ultra 200S支持NGU频率调节，所以提供了NGU电压选项。

3  实战测试

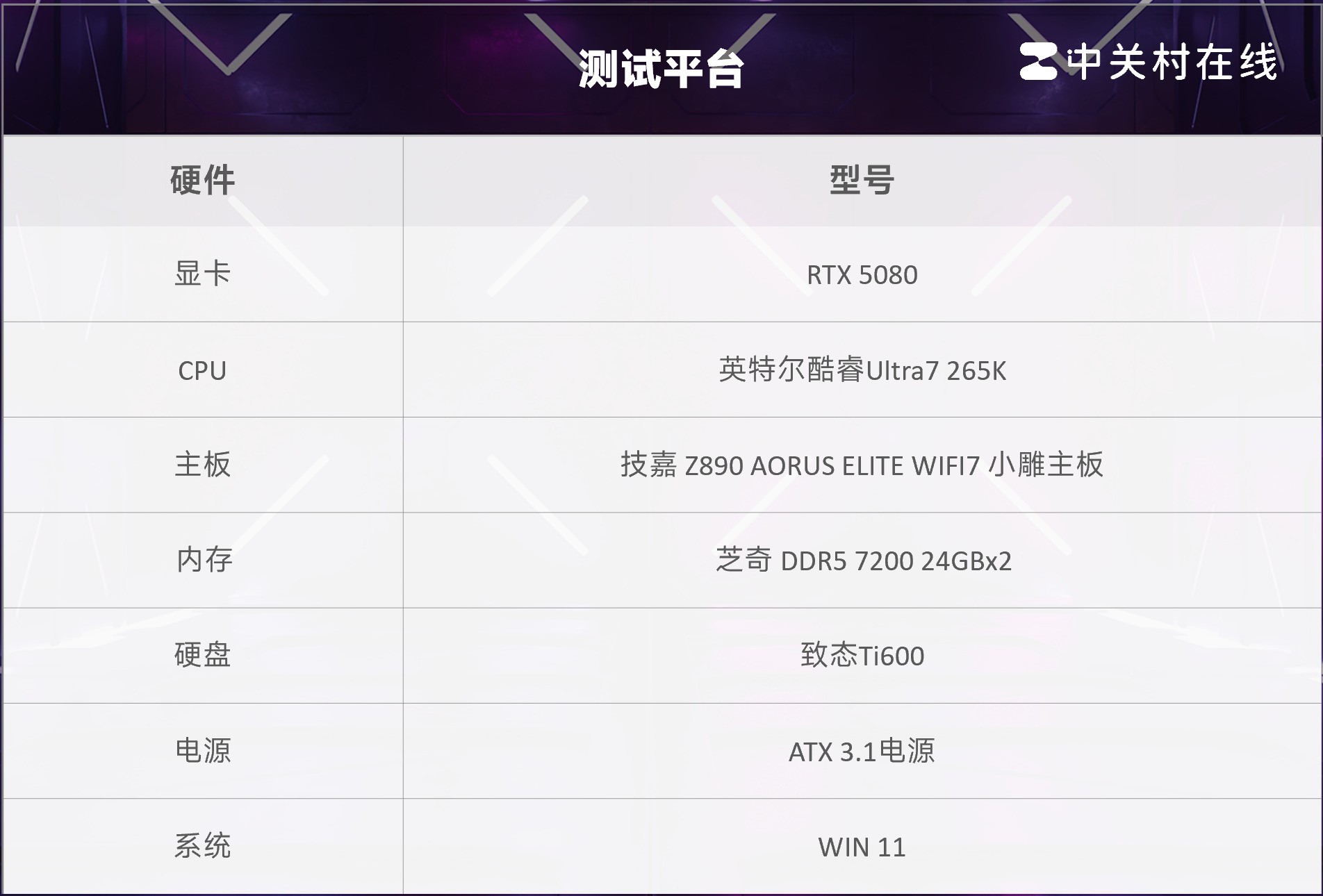

我们下面开始实战测试，测试平台如下：

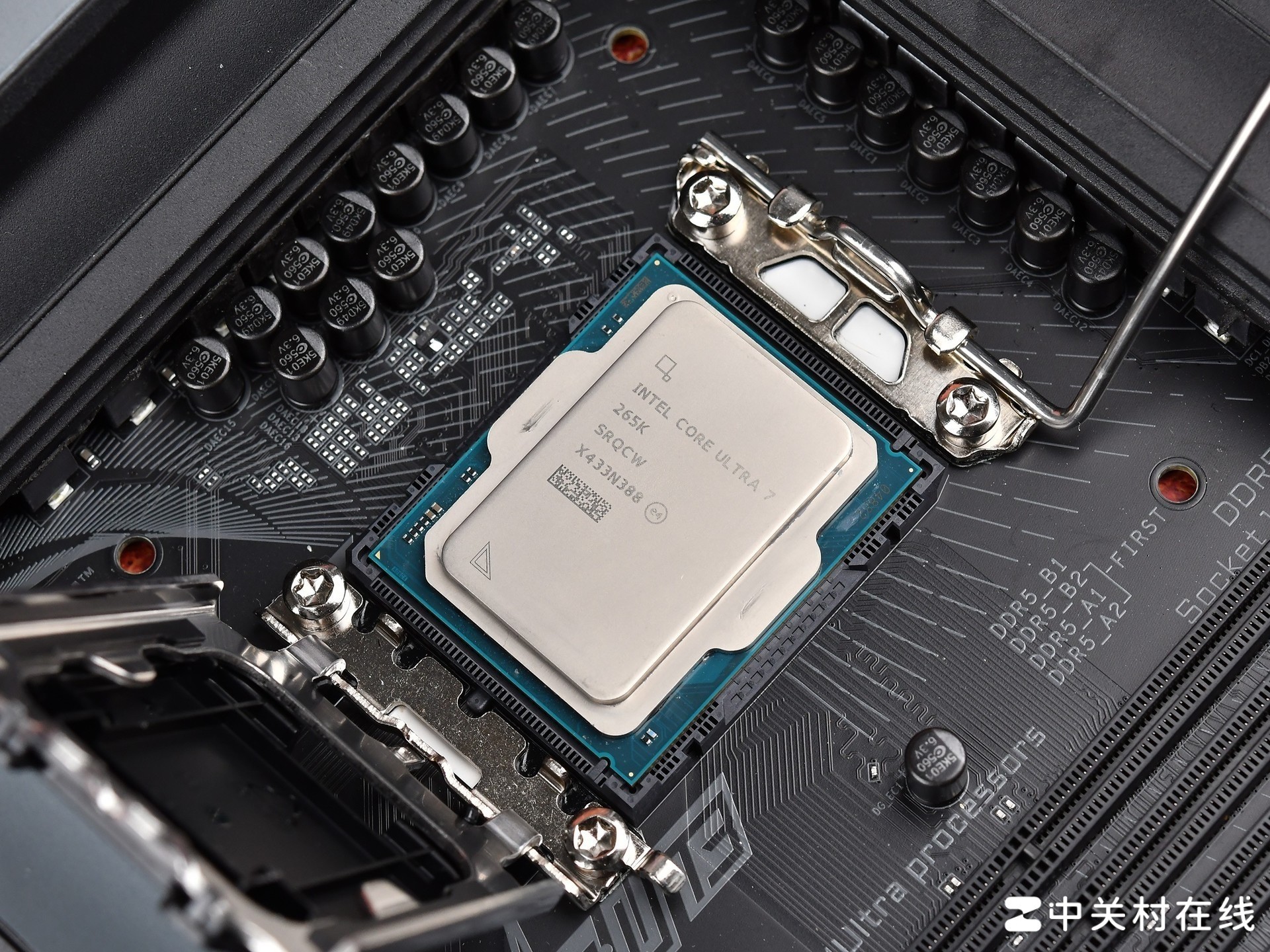

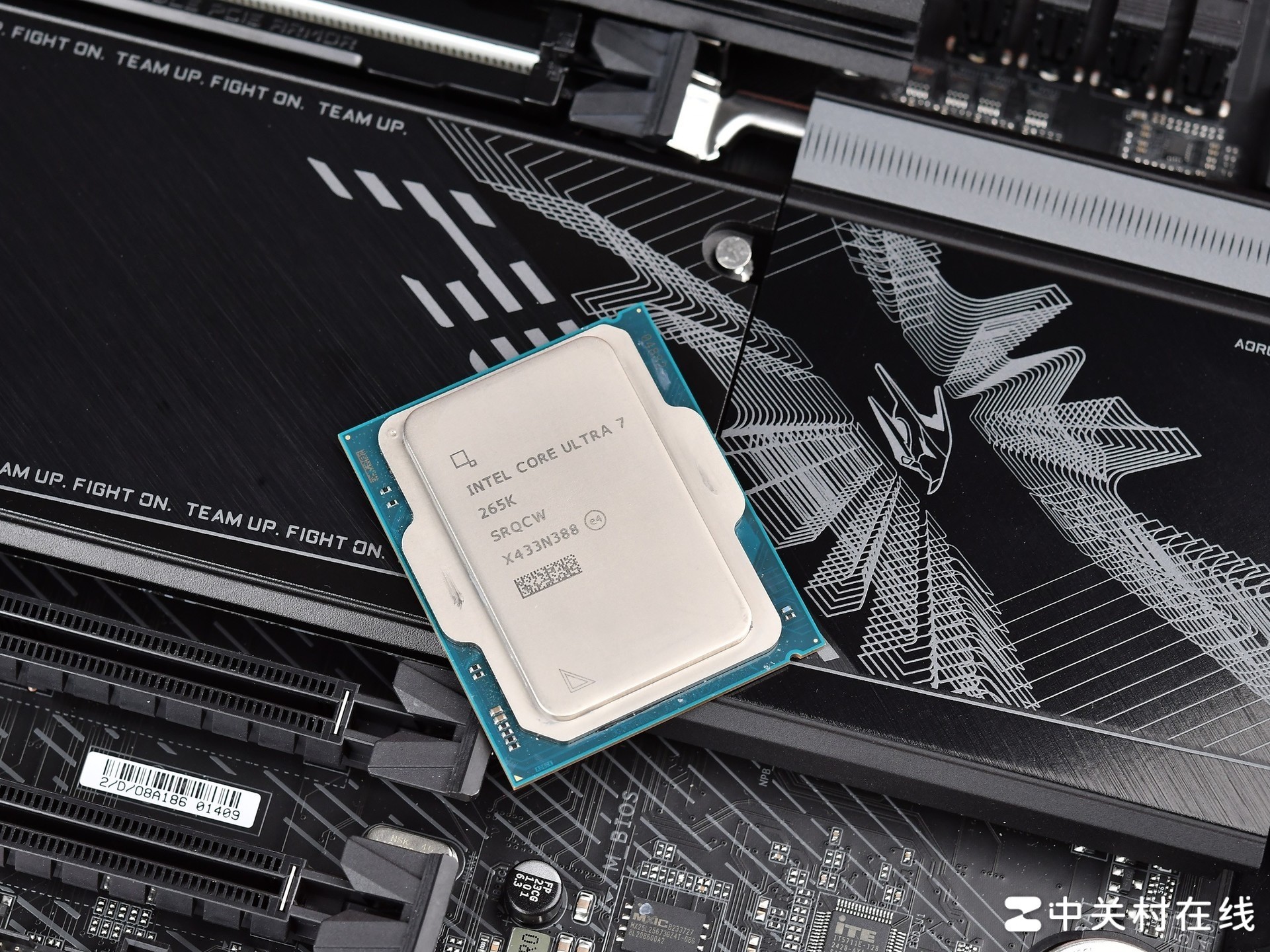

本次测试我们搭配英特尔酷睿Ultra 7 265K这款热门CPU来进行测试。这款处理器使用台积电3nm工艺， 搭载Arrow Lake架构，拥有8个性能核和12个能效核共20核心20线程，性能核最大睿频5.5GHz，基础功耗125W，能耗比表现极其出色，专为游戏和内容创作设计。

我们首先针对技嘉D5黑科技进行测试，使用了一款XMP 8000的内存进行AIDA 64跑分，并且对比开启D5黑科技前后内存跑分的变化。

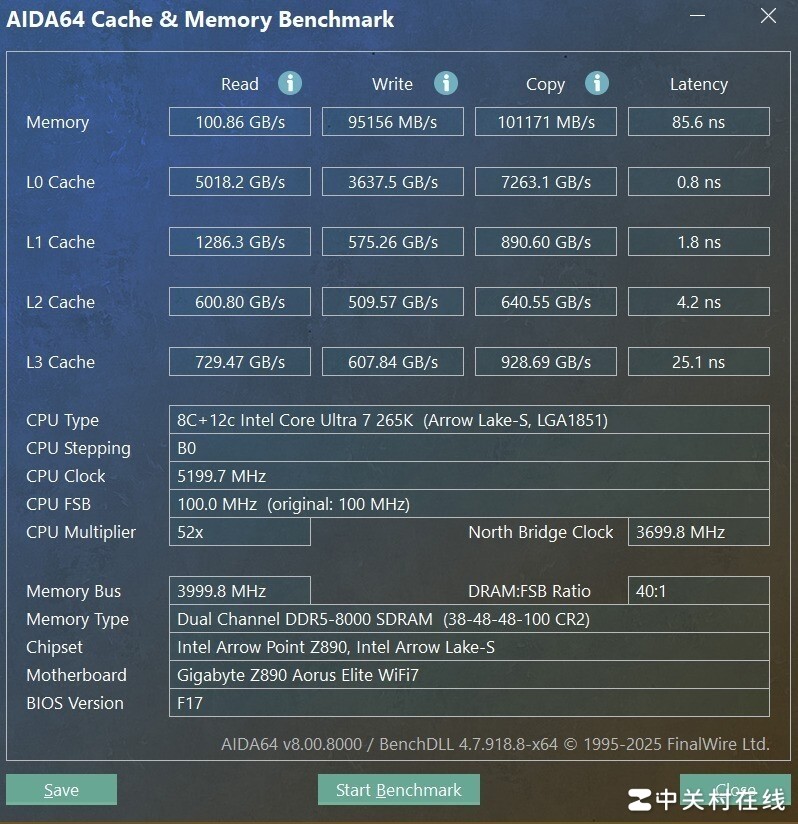

默认设置下，这款XMP 8000内存在技嘉 Z890 AORUS ELITE WIFI7 小雕主板上读取速度达到100.86GB/s，写入达到95156MB/s，复制达到101171MB/s，延迟85.6ns。接下来我们开启技嘉D5黑科技，看看能够提升多少内存效能。

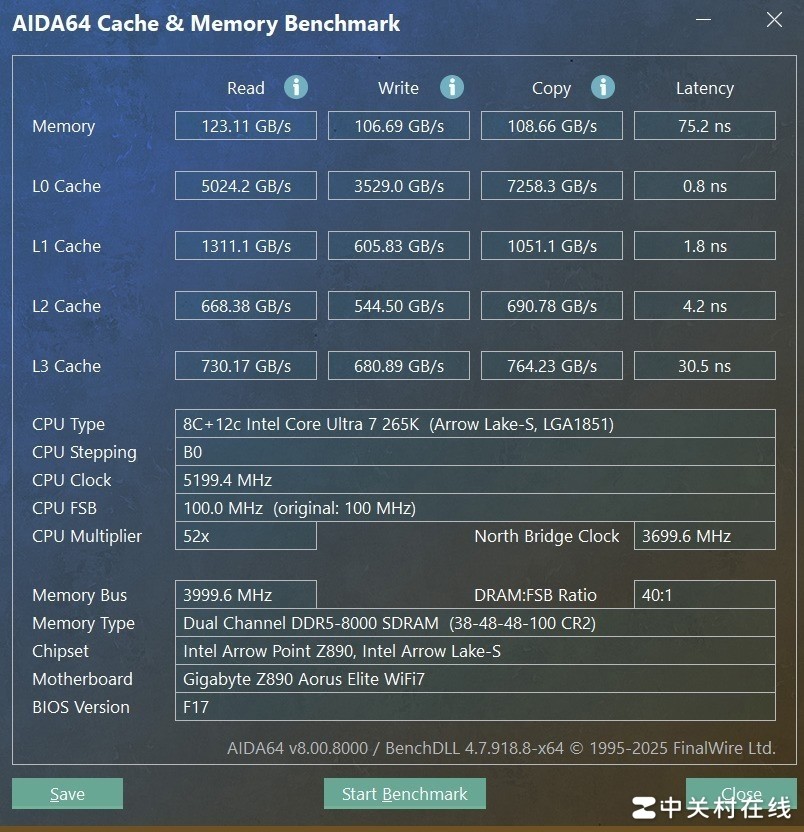

开启技嘉D5黑科技后，这款XMP 8000内存性能大涨，读取速度提升至123.11GB/s，写入达到提升至106.69GB/s，复制提升至108.66GB/s，延迟降低至75.2ns，效果立竿见影。目前在技嘉主板中这项功能会默认开启。

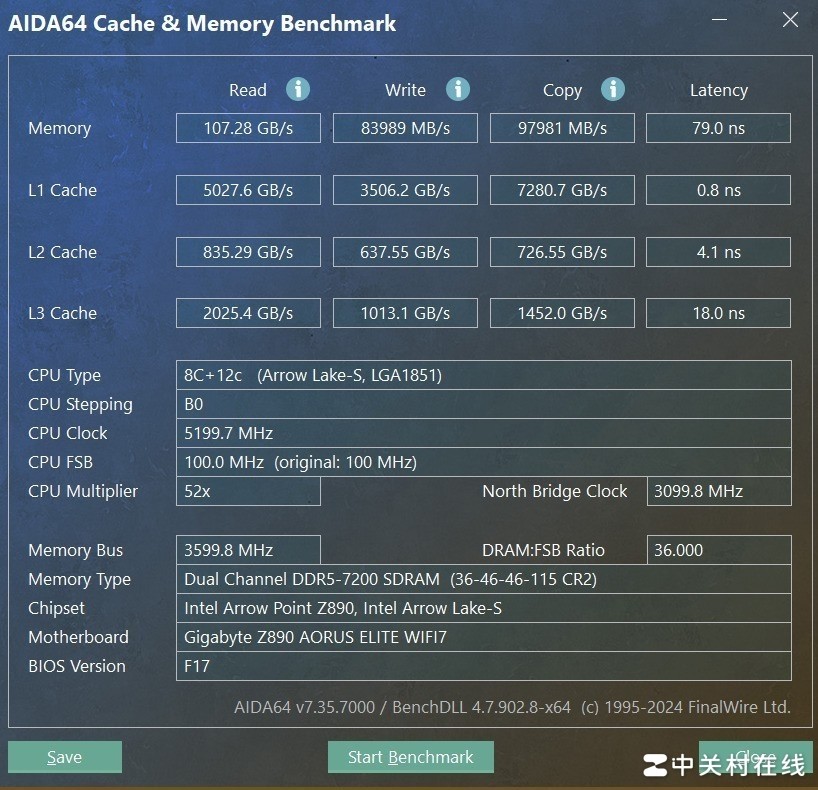

我们接下来测试Intel® 200S Boost的效能，这项功能同样会影响内存表现，甚至能让开启技嘉D5黑科技后的内存性能进一步提升，接下来我们就先对比一下Intel® 200S Boost开启前后的内存读写表现。因为我们上面使用的XMP 8000内存电压预设超过了1.4V所以无法开启Intel® 200S Boost，我们换成了符合条件的XMP 7200内存进行测试。

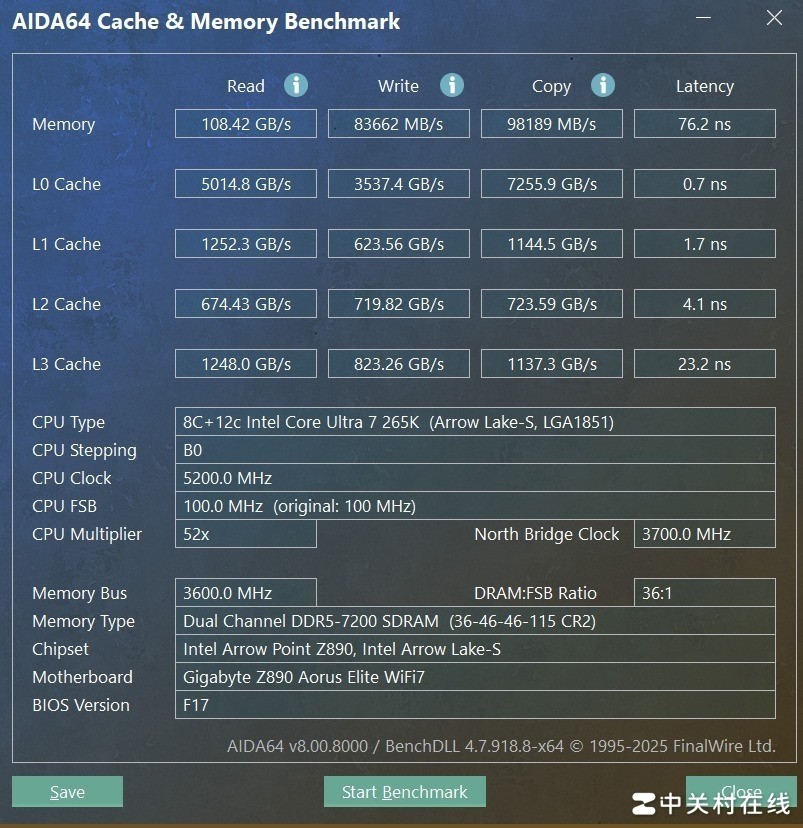

能够看到技嘉 Z890 AORUS ELITE WIFI7 小雕主板开启Intel® 200S Boost后内存性能进一步上涨，对比常规模式读取、写入、复制以及延迟都有一定的进步，因为这项技术一定程度上提升了CPU频率，增强缓存之间的数据传输效率。

Intel® 200S Boost这项技术特点是对于处理器负载功耗提升在可控范围之内，没有因为盲目通过拉高功耗频率来提升性能，从而摒弃酷睿Ultra 200S系列最大的特色能效比，是一项非常正确的提升性能的一键超频功能，我们下面就来进行拷机测试，看一看Intel® 200S Boost开启前后的负载变化。

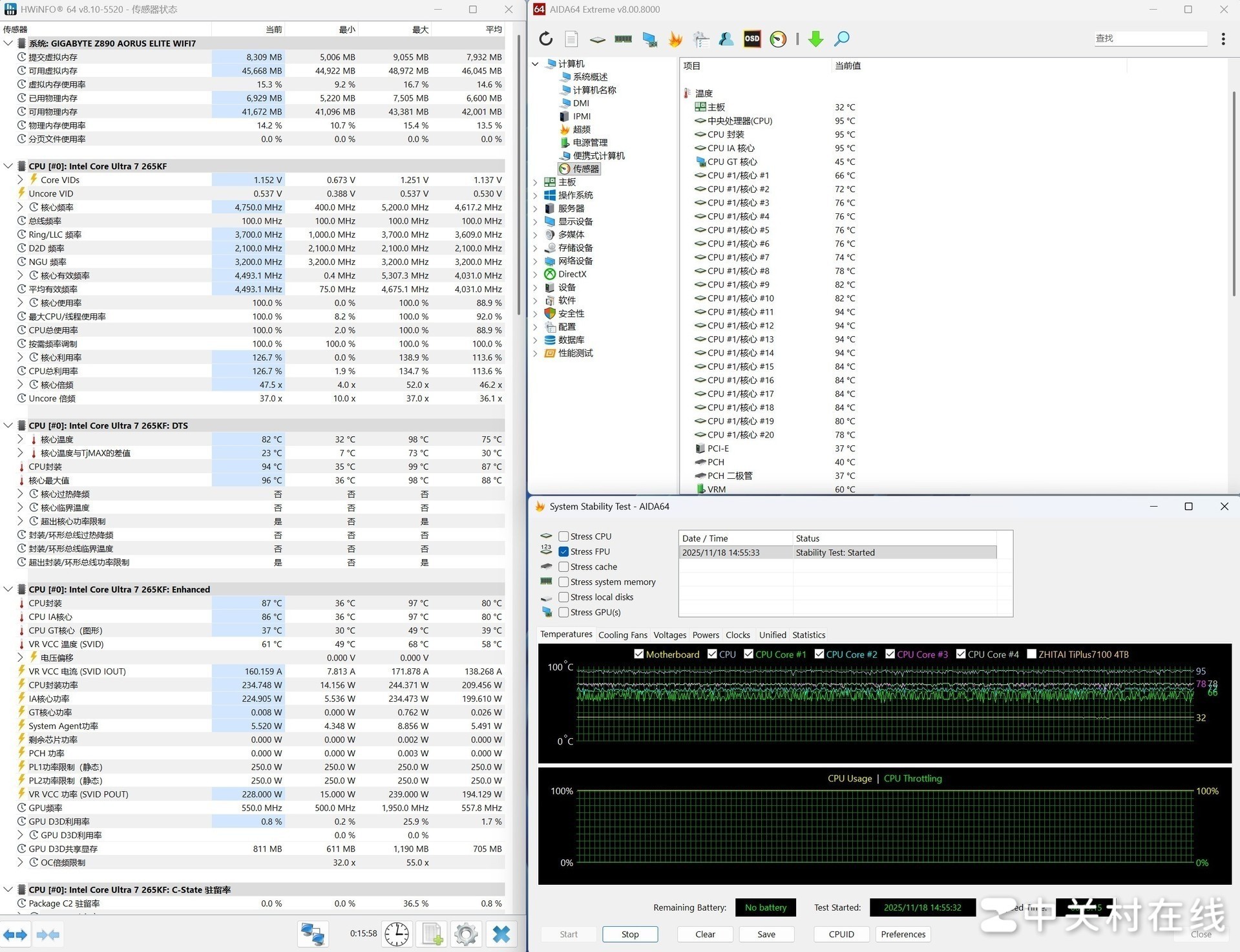

Intel® 200S Boost开启前，此时酷睿Ultra 7 265K，在FPU单拷下平均封装功耗209w左右，平均温度在80℃左右，平均频率在4.61Ghz左右，D2D频率2100MHz，温度表现符合酷睿Ultra 200S系列的高能效比表现，在技嘉 Z890 AORUS ELITE WIFI7 小雕主板可以轻松满载输出。

Intel® 200S Boost开启后，酷睿Ultra 7 265K频率有了变化，平均CPU频率达到了4.73GHz左右，D2D直接提升到了3200MHz，目前D2D在很多B860主板上是锁住的，Z890能解放其性能上限。此时CPU封装平均温度来到83℃，CPU平均功耗在221W左右，确实提频会让CPU整体负载加大，但依旧在健康范围内，对于技嘉 Z890 AORUS ELITE WIFI7 小雕主板完全没有压力。

我们也测试了Intel® 200S Boost开启后，技嘉 Z890 AORUS ELITE WIFI7 小雕主板平台的性能变化，先来看一看CB R23的跑分。

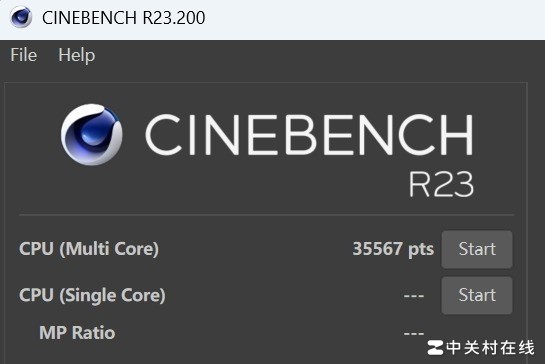

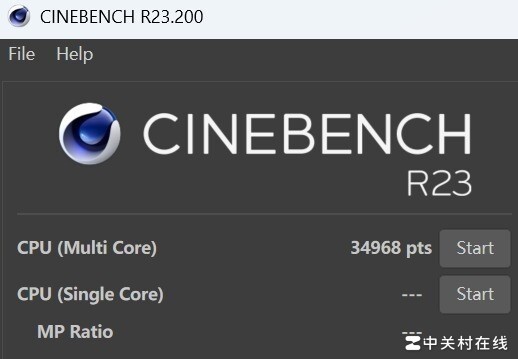

开启Intel® 200S Boost后，CB R23的多核心跑分从34968提升到了35567，在实战中这项技术确实能够带来帮助，提升整体性能表现，增强处理器多核效能。

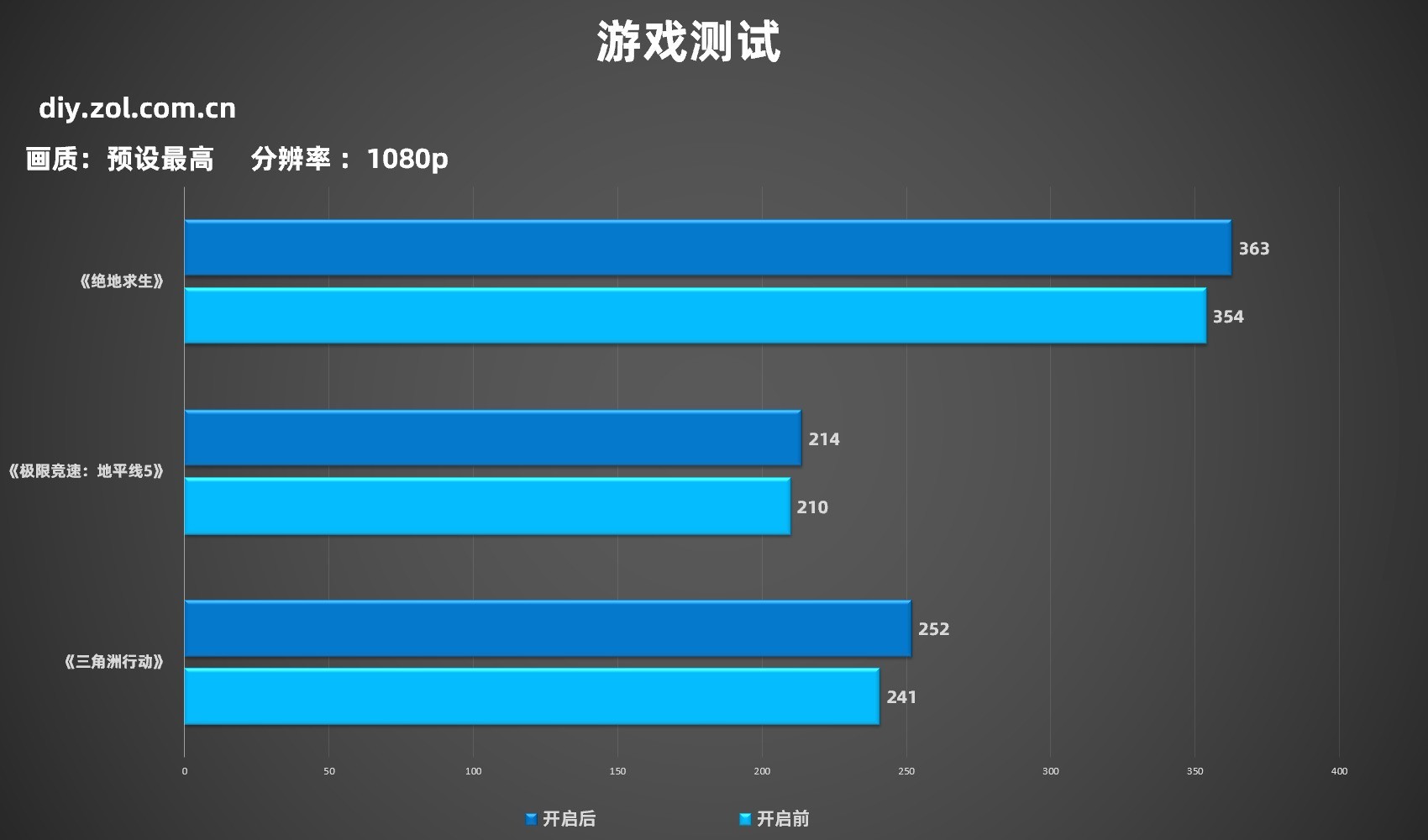

同时我们针对游戏进行了测试，酷睿Ultra 200S系列的游戏不是强项，但如果不是追求极致帧数，依旧能提供流畅的游戏体验。我们这次测试了《三角洲行动》、《极限竞速：地平线5》、《绝地求生》这三款游戏，画质预设最高，分辨率为1080p。

可以看到Intel® 200S Boost后，技嘉 Z890 AORUS ELITE WIFI7 小雕主板的游戏帧数同样实现了上涨，对于大部分用户而言，这项一键超频技术便捷实用，无需钻研复杂的BIOS设置或专业超频知识，点一下即释放CPU潜力，既省去了手动调试的繁琐，又能稳定收获实打实性能提升。

4  写在最后

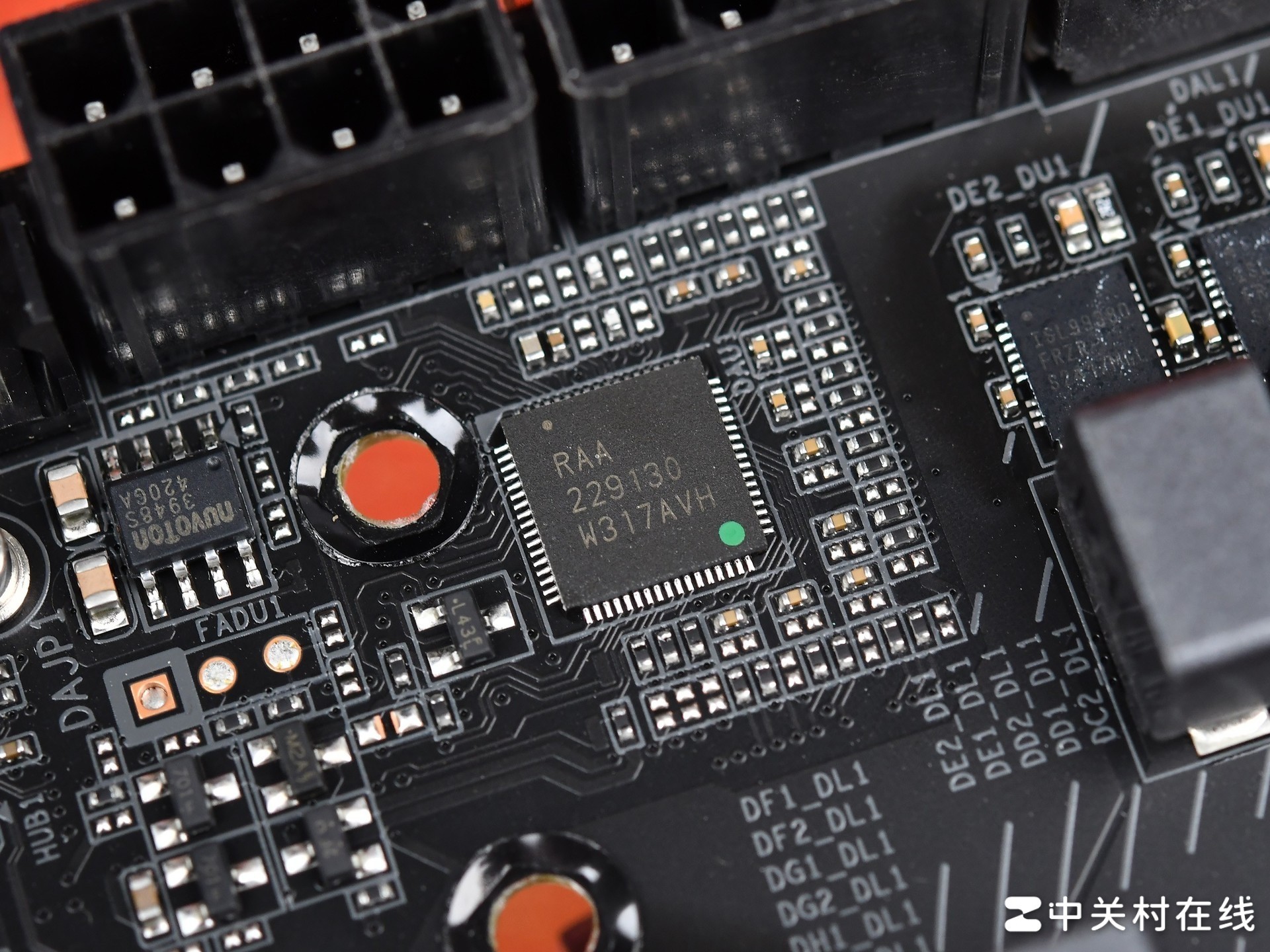

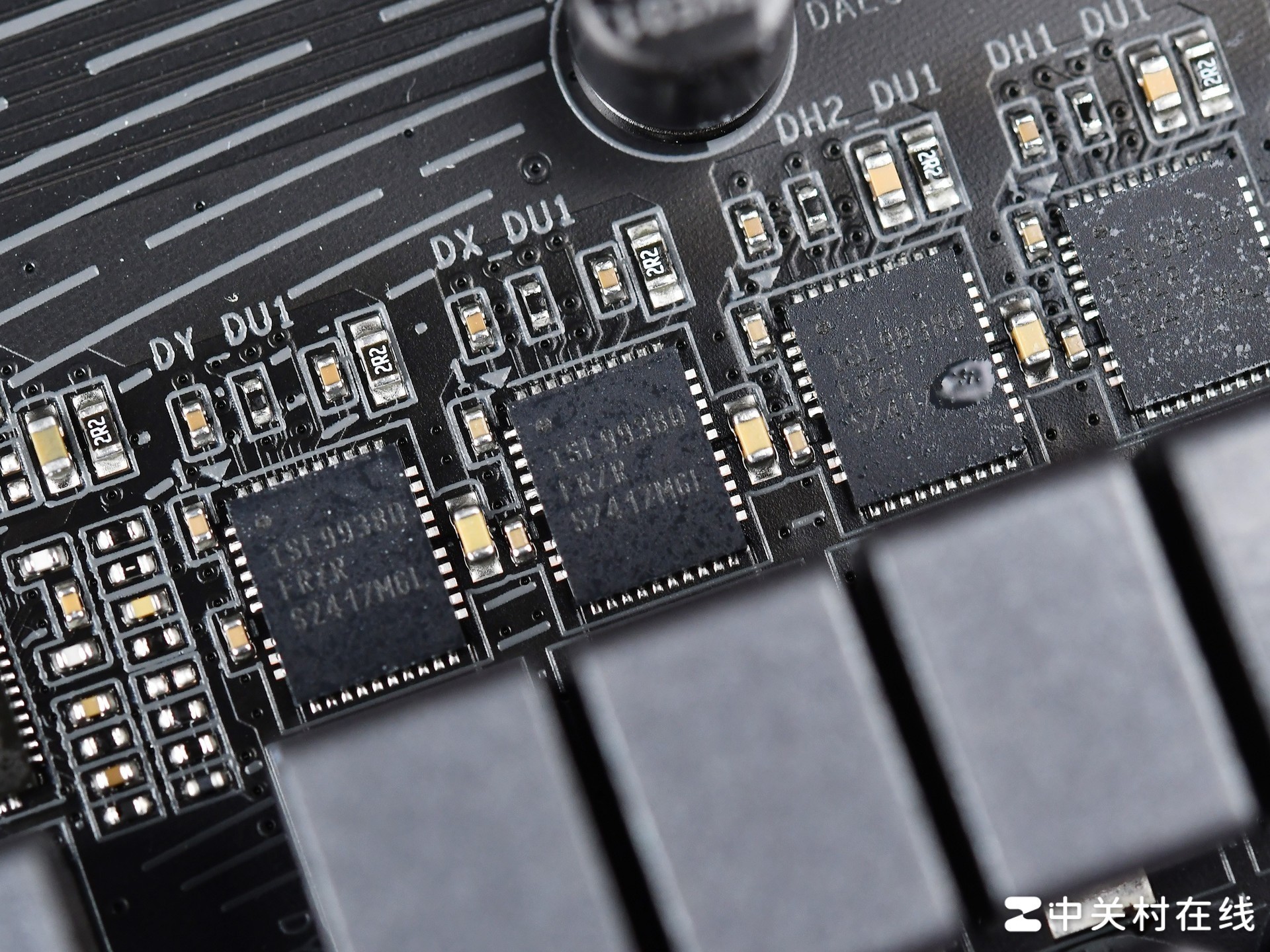

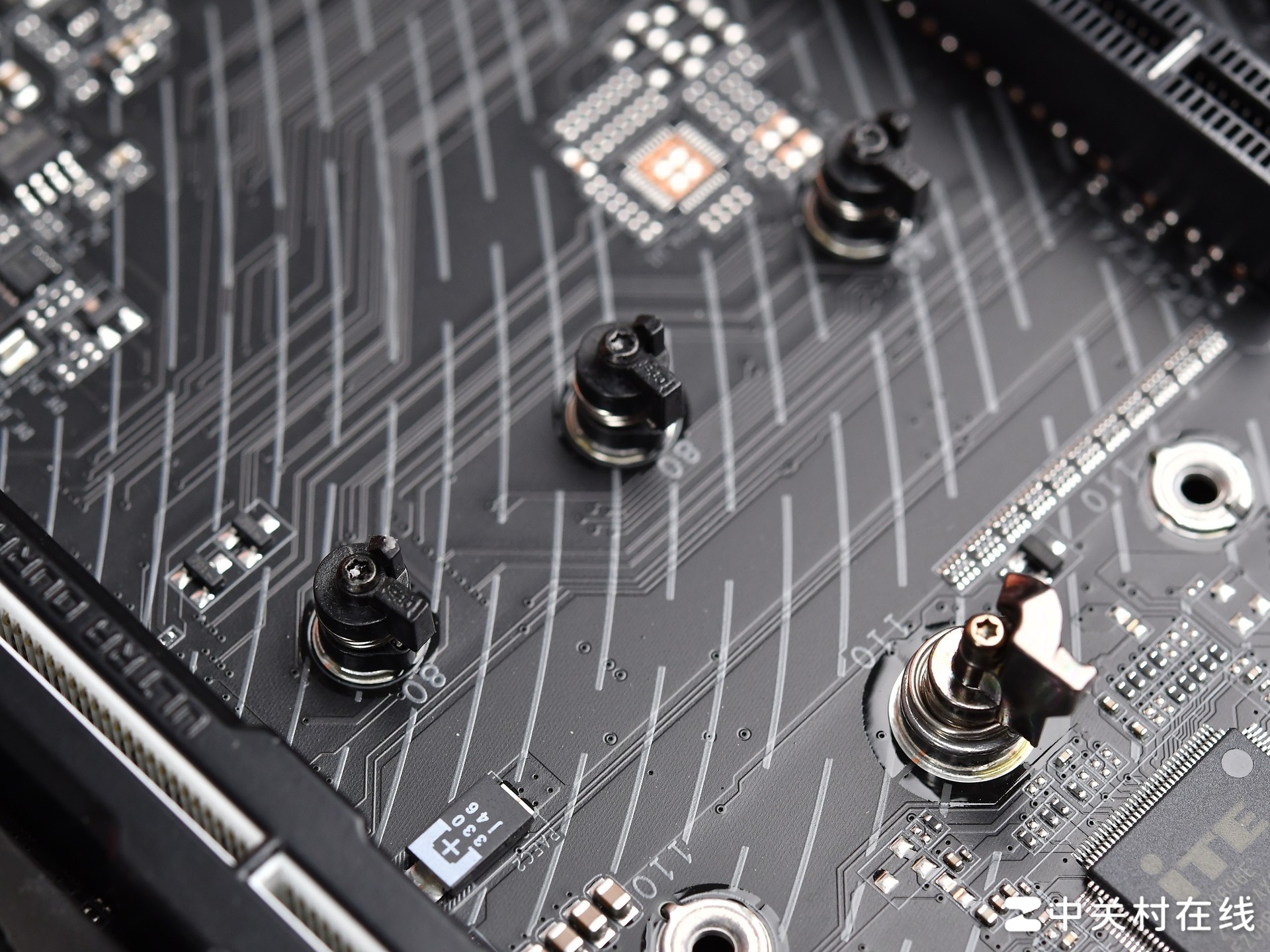

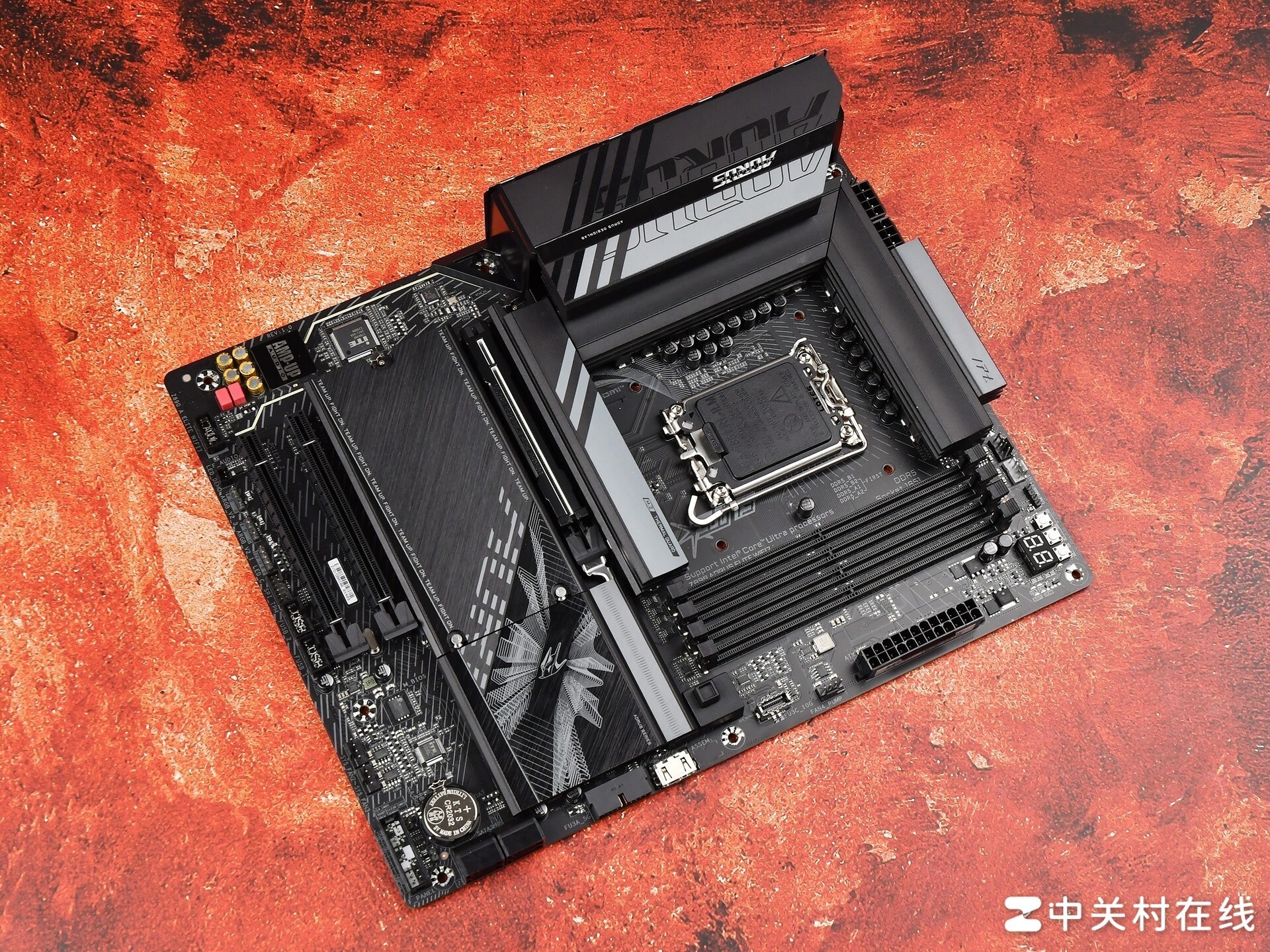

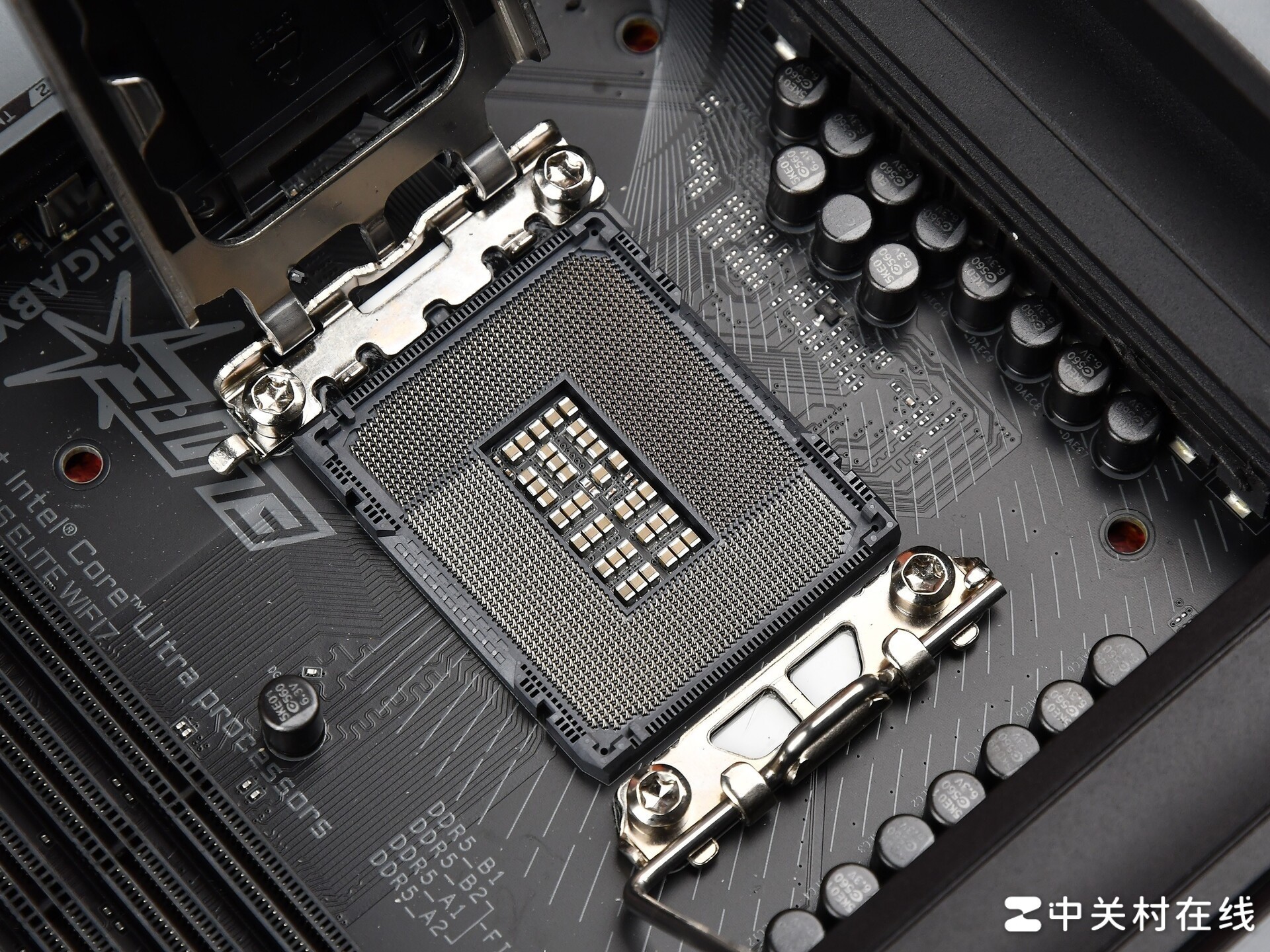

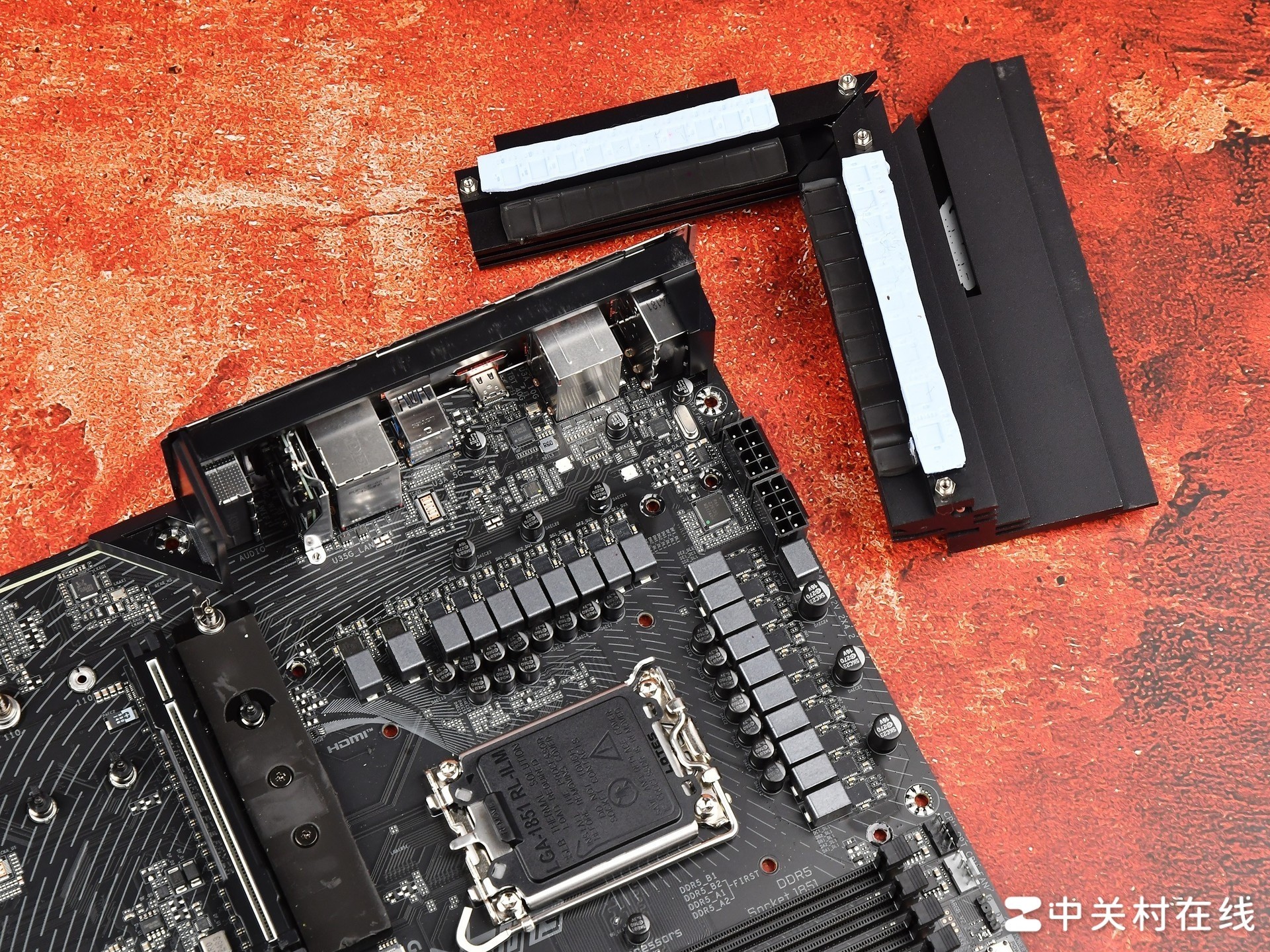

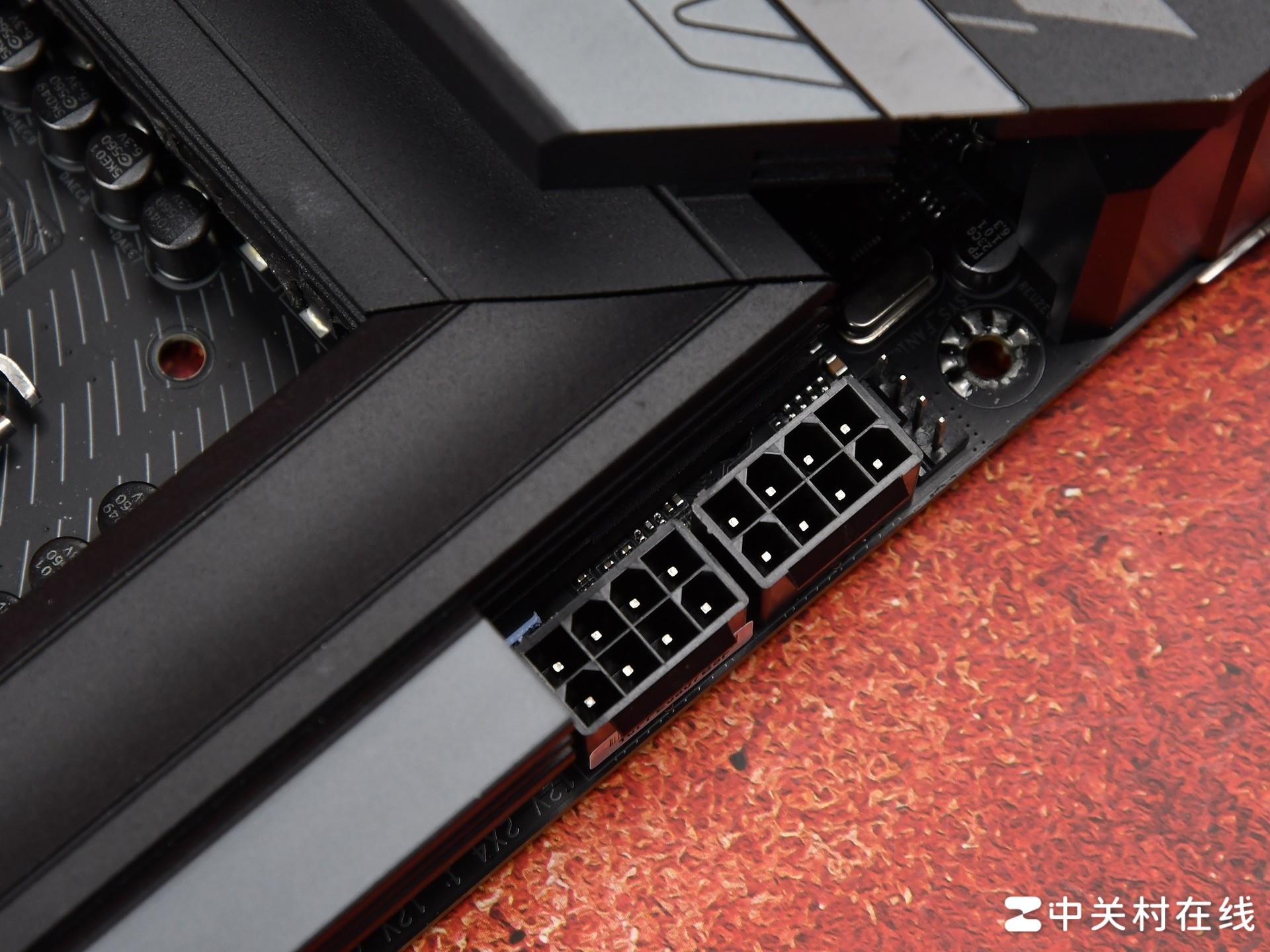

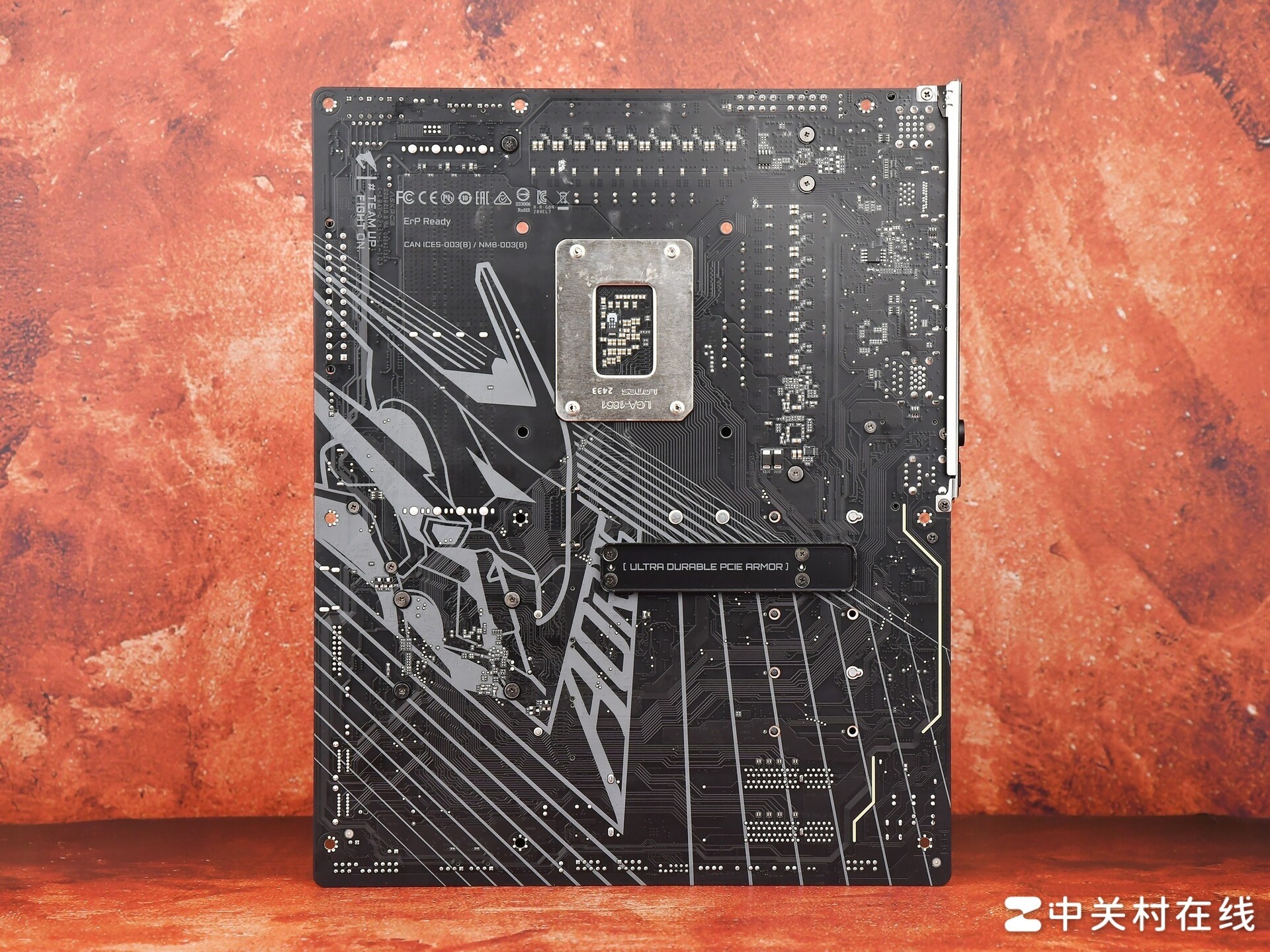

技嘉 Z890 AORUS ELITE WIFI7 小雕主板的表现延续了小雕系列扎实的用料基因，又针对酷睿 Ultra 200S 处理器的特性做了精准调校，从硬件规格来看，这款主板的8层级PCB与16+1+2 相全数字SPS供电的组合，为酷睿Ultra 7 265K以及更高级的旗舰处理器提供了稳定且充足的供电支持，搭配一体化散热系统，测试成绩上来看，能满足Intel® 200S Boost后的功耗输出，并保证温度健康，说明这套平台面对这种高压情况及时长时间高负载运行也能保持稳定运行，抗压能力没得说。

目前技嘉的BIOS功能的设计则兼顾了新手与进阶用户，EASY MODE界面简化了核心功能操作，Intel® 200S Boost一键超频与D5黑科技的加入，让普通用户无需专业知识就能通过技嘉 Z890 AORUS ELITE WIFI7 小雕主板轻松解锁硬件潜力。

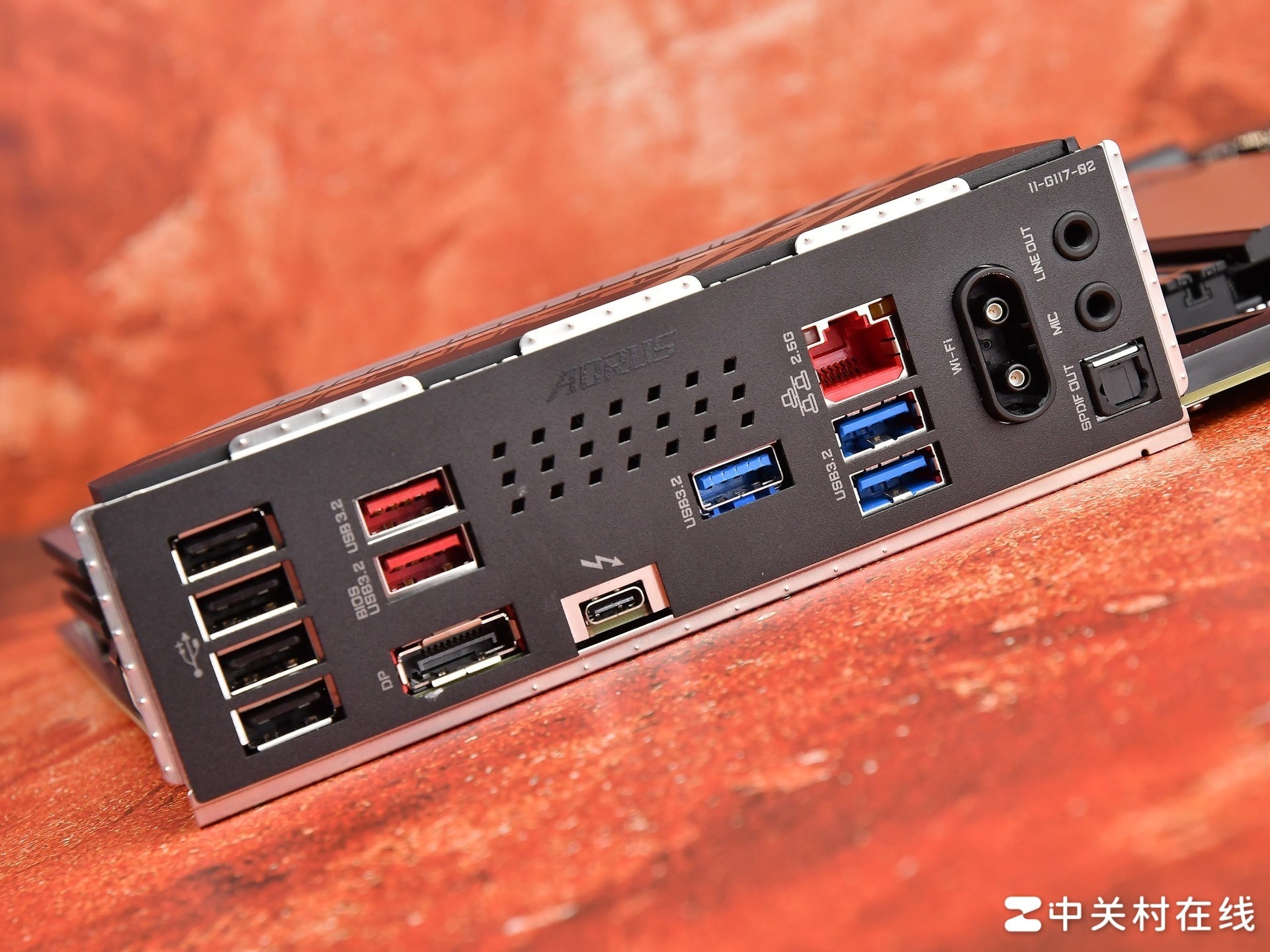

在拓展上，作为ATX大板以及Z890高阶芯片组，这款小雕主板也不出意外的准备了丰富的I/O接口，包含雷电4，还搭载Wi-Fi 7高速网络、RGB灯效联动以及Debug自检数显屏等提升体验的细节设计，

技嘉 Z890 AORUS ELITE WIFI7 小雕主板的售价在2000元出头，对于想要搭配高级酷睿Ultra 200S处理器的用户。这款主板不管是用料供电、拓展接口、BIOS设计这些方面都值得板U预算在5000元以内的用户进行考虑。目前技嘉部分主板和显卡注册技嘉官方小程序后可享受4年超长质保服务，并且支持个人送保+免费帮修，全国八大返修据点，即使是出现意外/人为损坏也可享受”免费帮修“服务，售后无忧，可放心入手。
