RTX 4090公版的性能已经于昨天解禁，着实的性能怪兽。今天则为大家带来了华硕ROG-STRIX-RTX4090-O24G-GAMING的非公版显卡首测。
此次RTX 40系列解禁的顺序有些耐人寻味，“90”级别的产品虽然会在第一批公布，但通常代表着游戏旗舰的“80”显卡会打头阵，因为90通常用于内容创作者，毕竟24GB大显存在那摆着。但可以看得出，这次NVIDIA对于RTX 4090的性能表现同样非常期待，并且提供了大量用于DLSS 3测试的游戏。
另外一点则是，RTX 3090及“Ti”已经停产，而其他型号仍在市售中。所以首发的RTX 4090，其实并不足以影响到RTX 30系整体的销售。
本次RTX 4090的市售时间与性能解禁时间相同，也就是说大家看到首测的时候已经可以开始抢卡了。华硕共发布了RTX 4090三个型号，分别为ROG STRIX超频版、TUF超频版以及TUF标频版。
01 华硕ROG-STRIX-RTX4090-O24G-GAMING 概览
其实除了公版外观，相信大家最期待的就是华硕旗下的ROG了，毕竟信仰之眼的名号不是浪得虚名。
首先配件盒比较简洁，除了必备的16pin电源转接线，还有一根比较显眼的“金属小棒”，将螺丝拧松，抽出里面的金属棒，能够成为显卡支架；将小金属棒反过来能够成为一把螺丝刀，非常巧妙。
另外其实本次虽然公版RTX 4090的建议电源与RTX 3090 Ti相同，都是850W。但ROG-STRIX-RTX4090-O24G-GAMING这款显卡的官方建议电源为1000W……所以大家还是看看能否兼容。
信仰之眼还是那么闪亮，ROG-STRIX-RTX4090-O24G-GAMING的整体尺寸为357.6×149.3×70.1mm，官方给的尺寸有零有整，态度相当严谨。这张显卡整体将占用3.5槽空间，重量约为……2.5kg，而公版重量约为2.2kg，又一款“巨无霸”的诞生。
这款ROG-STRIX-RTX4090-O24G-GAMING的外观相比RTX 30系有非常大的变化，整体更方正了，但四周全部采用倒角处理，也使得显卡刚中带柔。显卡左上角依旧有标志性的“ROG”信仰logo，不过这次的字体有些洒脱，差点没认出来。
ROG-STRIX-RTX4090-O24G-GAMING的整体采用红蓝拼色设计，并且两种颜色采用色泽感非常强的烤漆工艺。
起初我以为这两种拼色只是常规的装饰效果，但当我拿远看，猛然发现这不就是我一直找的“信仰之眼”吗！正在炯炯有神的瞪着我，浑身一麻，瞬间又对这张卡更爱几分。
本次工艺升级，发热量增大，所以更加考验显卡散热。ROG-STRIX-RTX4090-O24G-GAMING的主动散热风扇依然采用了正逆转设计，并且三风扇的尺寸都增大到了104mm，最大气流动态增加23%左右，通噪音等级气流增加19%左右。
视频输出接口上，华硕再次独树一帜，相比公版的HDMI 2.1 + DP 1.4a*3的四接口，增加了一个HDMI 2.1接口。
另外通过I/O接口区，我们也能对比出，显卡的整体尺寸究竟有多夸张。
本次ROG-STRIX-RTX4090-O24G-GAMING的TGP官方给出的为500W，搭载单16pin辅助供电。公版显卡的内部供电为20+3相；而ROG这张显卡为24+4相，并且频率也要更高，所以为何建议电源1000W，这下知道了。
同时华硕显卡依旧维持了供电监测的功能，在辅助供电未插入时会显示红色警示灯。
目前已有部分电源厂商发布了最新的ATX 3.0标准高端电源，比如我们这次测试使用的ROG雷神二代1600W电源，自带12VHPWR的16pin供电接口，单口最高可支持600W供电。所以不出意外的话，或许下一代显卡也将采用这样的单16pin来供电。
虽然目前所有显卡厂商基本都会附赠一根转接线，不过8pin*4的杂乱程度可想而知，有条件的话，一个ATX 3.0标准的电源简直不要太整洁。
需要注意的是，目前适用于RTX 30系列的12pin接口和电源转接器与RTX 40系列显卡不兼容。
另外在RTX 40系显卡中，将不再支持NVLink，所以想要重现往日的四路泰坦是不可能了。
再来看一下背板，中间依然有ROG的logo分隔开，从右侧镂空的背板能看到大量散热鳍片以及热管，这款ROG-STRIX-RTX4090-O24G-GAMING的内部采用了4根直径8mm+3根直径6mm的7热管组合而成。
最后来看一下上机效果，本次的灯光系统集中在显卡尾部以及侧面，在点亮后尾部一圈会有RGB流光效果，非常好看。
02 Ada Lovelace 是谁？
下面我们来看一下此次推出NVIDIA Ada Lovelace架构，我们先从Ada Lovelace这个人讲起，相较于Ampere，这位似乎大家更陌生一些。
Ada Lovelace（1815-1852）是英国数学家、计算机程序创始人，建立了循环和子程序概念，被称为世界上第一位程序员。
Ada从小对数学有极高天赋，其父称她为“平行四边形公主”，后来的合作伙伴Charles Babbage称她为“数字女巫”。在19岁时Ada嫁给了自己曾经的科学家庭教师，婚后的她对数学热情不减。
1842年到1843年花了9个月时间翻译了Babbage的《分析机概论》的备忘录，写了很多注记，其中给出了用计算机进行Bernoulli数求解的详细说明。由此，Ada被广泛认为是世界上第一位程序员。
而以她名字命名的语言——ada语言，已经成为了美国军方开发战斗机等尖端武器的语言。
从几行简短的生平简介中，不难看出Ada的生命虽然只经历了短暂的37个春秋，但却足以被后人铭记。
这也是为什么此次NVIDIA RTX 40的先行宣传中，用到了“以未来敬传奇”的slogan，下面我们详细剖析一下，这次的Ada Lovelace还有哪些创新和超越。
03 NVIDIA Ada Lovelace架构

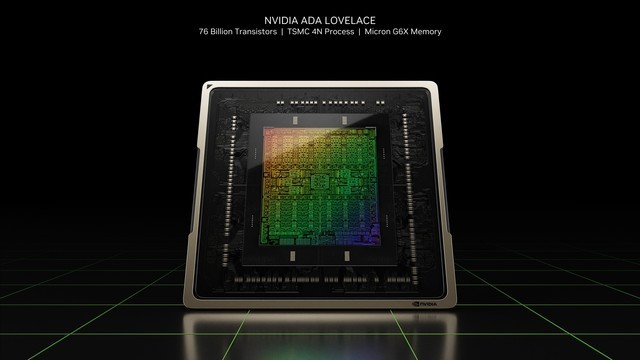

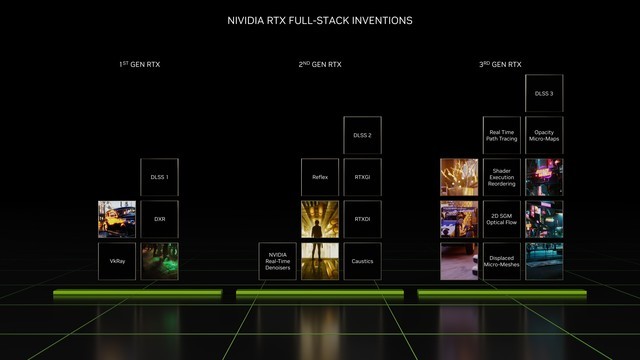

本次发布的GeForce RTX 40系显卡由全新的NVIDIA Ada Lovelace架构打造，采用TSMC 4nm定制工艺（TSMC 4 nm NVIDIA Custom Process），旗舰核心AD102达到了恐怖的760亿个晶体管，而在RTX 30系显卡中为280亿个。
与上一代NVIDIA Ampere相比，NVIDIA Ada Lovelace在相同功率下，具有2倍以上的性能提升。最高可达到90-TFLOPS的着色器数据吞吐量，而本次发布的GeForce RTX 4090则达到83-TFLOPs，相比上一代NVIDIA Ampere则只有40-TFOPs。
完整的AD102核心共有18432个CUDA，其中包含12个图形处理集群(GPCs)， 72个纹理处理集群(TPCs)， 144个流式多处理器(SMs)。144个第三代光追核心（RT Cores）、576个第四代张量核心（Tensor Cores）。另外可以看到Boost频率也从1.9GHz猛增到了2.5GHz。
另外一点在架构图上没有体现的是，AD102核心还包含288个FP64双精度浮点核心(每SM 2个)，用来确保FP64代码正确处理，包括FP64张量核心代码。
通常来讲，单精度浮点运算会用于深度学习模型训练，而双精度浮点运算则用于数值模拟工作。通常游戏卡都会砍掉FP64，这既节省了成本，又对游戏本身没有影响。而专业卡都保留有FP64，目的就是为了精度更高训练与计算。
此次资料中只提到了AD102核心搭载了288个FP64，尚不知道后续的推出的产品有无变更。
了解了完整的GA102核心，我们再来看一下RTX 4090的核心，其实知道了RTX 4090的参数，我们大概也能了解到后续可能推出的“Ti”系列究竟相差在哪。
相比完整的GA102来说，RTX 4090共有16384个CUDA，其中包含11个GPC、64个TPC以及128个SM单元，第三代RT Cores为128个，第四代Tensor Cores为512个。
其实根据完整的架构图就能看出，此次Ada架构整体结构性的改动并不大，这一点从SM单元便能清晰印证，同样的FP32 CUDA核心，同样的FP32/INT32混合CUDA核心，同样的L1级缓存等等。当然，每个SM单元内部的Tensor Core升级为第四代。
不过变化最为显著的，则是第三代光追核心，我们结合两代架构来看。在第二代光追核心中，包含负责边界交叉测试的Box Intersection Engine引擎，和负责三角形交叉测试的Triangle Intersection Engine引擎。
而在第三代光追核心中，还增加了两个新的引擎：Opacity Micro-Map Engines（OMM）和Displaced Micro-Mesh Engines（DMM），这两个新的硬件单元可以极大地提升光追性能（具体原理后文详细介绍）。
至此，每2个SM单元组成一个TPC单元，每6组TPC单元组成一个完整的GPC顶层单元（在部分核心中，会出现5组TPC组成一个GPC单元的情况）。
而每个GPC单元又搭载一个独立的光栅引擎、两组ROP分区（每组包含8个ROP单元）。
过多关于数数的部分就不再介绍了，毕竟此次架构图的大面上与NVIDIA Ampere架构基本相同，下面我们分别来看看，除了性能Ada架构还有哪些升级。
Shader Execution Reordering （SER）着色器执行重排序
SER主要的作用是提升着色器性能，它可以将效率低下的工作负载，动态重组为更高效的工作负载。主要针对光线追踪的性能提升非常大。
简单地说，GPU在执行类似工作的时候效率最高。但随着光追效果越来越强大，每个场景可能有数百万条光线照射在不同材质上，而我们知道不同材质的反射率，以及反射效果也是不同的。所以这样就为着色器创建了大量的、发散的，效率低下的工作负载。
SER则可以将这些杂乱的指令重新分门别类，动态重组为更高效的工作负载。根据NVIDIA的说法，SER可将着色器性能最多提升2倍，并将游戏帧率最高提升25%。
举个简单的例子，当光线第一次从发射端到碰撞端是非常有规律的射线，而碰撞到物体后的二次光追，则会出现大量发散的、无规律的反射，这对于光追负载是非常高的。而从图中便能看到，SER可以将这些指令进行二次排序，以发挥出着色器的最大性能。
不过好在这么实用的功能并不是RTX 40系的专利，它是一个易于集成的SDK，目前需要游戏开发商集成在游戏中。另外由于它是一个通用的逻辑，后续也有可能直接集成在Windows的API中，这样游戏开发者就无需特意引用，直接调用系统API即可。
可以说SER对于手持RTX 20系及以上（能够开启光线追踪）的N卡用户来说，是极大地福音。毕竟免费提升的光追性能，谁不喜欢呢。
第三代 RT Cores
RT Core的作用在于更快的光线追踪计算能力，如果说在RTX 30系显卡中，想要畅享4K高帧率游戏有点吃力，那么RTX 40系显卡中，将显得轻而易举。
在GeForce RTX 4090这张显卡上，达到了191 RT-TFLOPs的处理能力，而RTX 30系显卡最快处理能力为78 RT-TFLOPs，足足为2.4倍。并且根据NVIDIA的官方说法，第三代RT Core的峰值RT-TFLOPs相比于前代提高了2.8倍。而这只能说明，这张4090并非Ada Lovelace架构的最终形态。
Opacity Micro-Map Engines（OMM）
在第三代RT Cores中引入了两个重要的硬件单元，首先是Opacity Micro-Map Engines，可以理解为微映射透明度引擎，它主要的作用是优化光线追踪渲染，可大幅减轻着色器的工作负担。
比如树叶之类的复杂物体，不同的光线都会影响它的表现状态，以及树叶之间的光线反弹，所以对于光线追踪的计算量是巨大的。
不过Opacity Micro-Map Engines可以将光线追踪特性烘焙到不透明蒙版中，所以那些不规则形状和半透明的对象，也就能够更快更精准的渲染出来，从而极大减轻着色器的工作负担。
Displaced Micro-Mesh Engines（DMM）
Displaced Micro-Mesh Engines可理解为微网格置换引擎，它构建光线追踪的BVH（Bounding volume hierarchy）的速度提高了10倍！所使用的的显存减少了20倍！
DMM由第三代RT core本地处理，与前几代相比，它只使用基本三角形渲染复杂几何图形，极大减少了存储和处理需求。
具体的工作原理从图中一目了然，新的DMM可以将面数非常多的复杂图形做简化，创造出简单的模型，但整体的光线追踪效果不变。
通过一些模型数据我们可以具体看到，新的DMM将模型简化了多少。原本1100万三角面的模型，经过简化后，只有15万左右的微网格，BVH的构建速度提升了8.5倍，小了6.5倍。
而这还不是最夸张的，越复杂的模型往往优化的效果越好，在官方展示的这几组对比示例中，最快可提升大于15倍的速度，容量简化20倍的模型。
第四代 Tensor Cores
除了光追单元的升级外，第四代张量核心的升级更加恐怖。它采用了新的FP8张量引擎，在GeForce RTX 4090这张显卡上，吞吐量达到了1.32 Tensor petaFLOPs，提高了5倍。
注意这里的单位——petaFLOPs。以往的TFLOPs为万亿次浮点运算，而petaFLOPs则为千万亿次浮点运算。
DLSS 3 神经网络渲染新时代
本次推出的DLSS 3也是RTX 40系一大卖点，从DLSS 2.3直接迈入了3.0版本，也能看出此次的升级之大。而DLSS 3也被NVIDIA官方称为神经网络渲染新时代。
全新的DLSS 3在原有的DLSS超分辨率的基础上，添加了光学多帧生成技术，以生成全新的帧，而不像原来只能生成像素。
DLSS 3结合了DLSS超分辨率、DLSS帧生成和NVIDIA Reflex这三大技术，能够重建八分之七的像素，极大提高性能。
在GPU受限的游戏中，比如2K分辨率及以上的更高分辨率，DLSS 2能够将帧率提高2倍，DLSS 3则能够提升4倍。
本次DLSS 3跨越了一个大版本，从想法和原理上也再度升级，完全“猜想”1帧的技术，我们解释起来简单，但实施起来需要大量的推理与演算，以及绝对超前的想法。
不过“凭空”生成的1帧，在延迟上绝对要比DLSS 2高。所以此次完整的DLSS 3中，捆绑了NVIDIA Reflex，可以有效帮助减小延迟。
这也不负NVIDIA给它起了个“神经网络渲染新时代”的名号。纵观目前市面上的XeSS、FSR技术，DLSS绝对称得上“巨人的肩膀”。当然，连年的创新，苦的是手持上一代显卡的玩家，想体验DLSS 3的帧生成，目前唯一的办法就是购入一张RTX 40系显卡。
New Optical Flow Accelerator
New Optical Flow Accelerator光流加速器是在第四代Tensor Cores中最新引入的，这也是为何DLSS 3中的帧生成为RTX 40系显卡独享。
光流加速器在原本DLSS 2的基础上，还可以计算两个连续帧内的光流场，能够捕捉游戏画面从第1帧到第2帧的方向和速度，从中捕捉粒子、反射和光照等像素信息。并分别计算运动矢量和光流来获得精准的阴影重建效果。
以《赛博朋克2077》为例，在第一帧，光流加速器会捕捉到每一个像素中的粒子、反射和光照等信息。并在第二帧中查找匹配的像素区域，计算帧之间的差值。
如果说原来DLSS 2能够“猜”出一张图剩下的像素，那么DLSS 3除了这些，还能够“猜”出下一帧的画面。
另外由于DLSS 3的帧生成是在GPU中处理和运行的，所以即使遇到CPU瓶颈的游戏，AI同样能够提升帧率。这也是为什么在此次发布会中说到，DLSS 3能够突破CPU的限制来提升帧数。
双AV1编码器
本次升级的第八代NVENC编码器可以说是直播、视频、后期工作者的极大福音。它首次加入了对AV1编码的支持，最显而易见的效果就是直播。
相比传统的H.264编码，AV1编码的效率平均提升了40%，在同码率下AV1编码的画质将更好。目前大部分直播的分辨率和清晰度，均受限于平台规定的最大比特率。以Twitch限制的8Mbps为例，可以看到在同等带宽下，同为2K 60帧的画面，采用AV1编码的清晰度明显比H.264更高。
说起直播，OBS相信大家都不陌生，在10月份即将发布的补丁中，OBS就加入了对NVENC的AV1编码支持
当然，直播只是我们更容易见到的AV1优势，在视频工作的所有环节，AV1编码都可以带来极大提升。
所以，如图所见。NVIDIA已经为广大用户铺好了一条完整的生态链，从编码API、软件、平台到播放器，将全面支持AV1编码。
另外再说一下NVIDIA一直强调的双AV1编码。顾名思义，即部分显卡内搭载了两个编码器，它所带来的效果也是显而易见的。
首先，根据官方宣传的，在4K H.265的导出速度上，RTX 4090是RTX 3090 Ti的2.2倍；在8K H.265的导出速度上更是达到了2.5倍。这部分的提升，大家常用的剪映同样适用，感兴趣的用户不妨亲自体验一下。
除了导出速度，8K 60帧的视频录制在以前简直难以想象，而双编码器的好处就是可以将图像一分为二，两个编码器分别处理7680×2160的图像信息，最后拼合完整。
关于编码部分，可能大部分用户的感受不深，但当有一天，你想录屏的时候，却发现显卡不支持，才会发觉它的重要性……
随着图像逐渐进入到超清时代，硬件编码和渲染几乎已经成为不可或缺的帮手。虽然论质量，硬件编码仍不及CPU软编，但软编做到了极限画质，也要承受时间的无穷长。
甚至在一张8K渲染图中，两种编码方式的时间差距就已经达到了几个小时，遑论一段10秒的CG动画。在不断进步的硬件编码中，质量和时间也在不断地被挑战和刷新。
04 测试平台简介
首先介绍一下测试平台，为了保障ROG-STRIX-RTX4090-O24G-GAMING这张怪兽的性能发挥，我们的平台也再次进行了全面更新。
不过由于手头上没有旗舰处理器，采用了本代中高端产品，并且在电源上进行了着重升级。
ROG 雷神2代 1600W钛金电源
RTX 40系显卡性能暴涨的同时功耗也有较大幅度上涨，电源稳定性至关重要，我们使用的ROG 雷神2代 1600W钛金电源除了配备原生的12VHPWR 16pin线材，无需转接线，并且扎实的做工用料，强大的氮化镓晶体管拥有更低的开关损耗和更高的效率，保证电源的稳定性和长寿命。
1600W的额定功率提供了较大的冗余，轻松应对RTX 4090，80Plus钛金认证可提供高达92%的转换效率，让高功率电源更加节能省电。
另外，ROG 雷神2代 1600W电源内置OLED显示屏，可以让用户轻松监控并调整系统，以达到最佳性能与效率。
当然，更重要的是，它还支持AURA SYNC神光同步灯效，能与其他设备共同构建炫酷灯光效果。
华硕ROG CROSSHAIR X670E HERO主板
华硕ROG CROSSHAIR X670E HERO主板配备18+2供电模组，搭载2个PCIe5.0 x16插槽，附赠的PCIe5.0 M.2扩展卡，提供5个M.2 SSD接口。板载WiFi6E无线网卡和2.5G有线网卡。预装一体化I/O背板，拥有双USB4和USB3.2Gen2接口，并提供显卡易拆键、M.2快捷拆装按钮等便捷DIY设计。
ROG XH01大力神显卡支架
另外我们还收到了ROG XH01大力神显卡支架，因为这张显卡确实非常非常重，如果玩家正常装在机箱中，一定要使用显卡支架，虽然ROG-STRIX-RTX4090-O24G-GAMING会附赠一个，不过当然是大力神更炫酷。
ROG XH01支持72-128mm的高度调节，声音轻脆，非常上瘾，而且主体为金属，能稳定支撑大部分显卡。磁吸式水平仪能够放在很多地方，帮你找到水平角度。当然最主要的，还是它支持AURA SYNC神光同步，不是一般的好看！
首先看一下GPU-Z的参数，ROG-STRIX-RTX4090-O24G-GAMING采用AD102核心，采用TSMC 4nm定制工艺（TSMC 4 nm NVIDIA Custom Process），芯片面积608平方毫米，这里相对于RTX 30系的GA102的628平方毫米更小。
拥有16384个CUDA，相比RTX 3090 Ti的10752多52%，Boost频率达到了2610MHz，相比公版的2520MHz提升较大。
采用24GB GDDR6X Micron显存，位宽为384bit，显存带宽达到了1008.4 GB/s，光栅单元和纹理单元为176和512。
05 理论性能测试
下面先进行的是用来衡量显卡DX11理论性能的3DMARKFS套装：FS,FSE,FSU三者分别对应显卡在1080P、2K、4K的理论性能，取显卡分数实际测试结果如下：
在针对显卡DX11性能的3DMARK FS套装测试中，ROG-STRIX-RTX4090-O24G-GAMING的提升非常惊人，可以看到在分辨率越高的情况下这张显卡提升越大，其中FS提升了50%；FSE提升了67%；FSU则暴力提升了79%。
综合来看，在整个FS套装的测试中，ROG-STRIX-RTX4090-O24G-GAMING相较GeForce RTX 3090 Ti的提升约为65%。
而在针对DX12环境下的Time Spy和Time Spy Extreme测试中，ROG-STRIX-RTX4090-O24G-GAMING相较GeForce RTX 3090 Ti的提升分别为：TS提升58%；TSE提升70%，综合下来约为64%。
PortRoyal是3DMARK中专门针对光追性能的测试项，ROG-STRIX-RTX4090-O24G-GAMING相较GeForce RTX 3090 Ti的提升约为57%。
综合来看，ROG-STRIX-RTX4090-O24G-GAMING的理论性能相较GeForce RTX 3090 Ti的提升约为62%。
ROG-STRIX-RTX4090-O24G-GAMING DLSS 3 4K
在本次测试中，我们使用3DMARK的测试版进行了DLSS 3的相关测试。在4K分辨率下，DLSS关闭为52.77帧，DLSS 3开启后为157.75帧。
RTX 3090 Ti DLSS 2 4K
另外我们也测试了GeForce RTX 3090 Ti在该程序下成绩，其中DLSS关闭为32.73帧，由于不支持DLSS 3，所以在DLSS 2下的成绩为83.63帧。
ROG-STRIX-RTX4090-O24G-GAMING在开启DLSS 3后，相比关闭提升了199%；而GeForce RTX 3090 Ti在开启DLSS 2后，相比关闭提升了155%。
当然DLSS 3最夸张的还不止数字上这么简单，我们再来看看这张图。
ROG-STRIX-RTX4090-O24G-GAMING DLSS 3 8K
在8K（7680×4320）分辨率下的DLSS 3测试中，ROG-STRIX-RTX4090-O24G-GAMING在DLSS关闭的情况下仅有12.85帧，已经无法正常运行游戏，而在开启DLSS 3后，一跃达到了87.62的流畅水准，提升了582%！
通过DLSS的测试，其实给我的震惊很大。感觉老黄在RTX 30系显卡中说的“8K游戏体验”在RTX 40系显卡中，终于能有机会实现了。
06 常规游戏性能测试
由于本次RTX 40系加入了DLSS 3新技术，所以后面会进行单独测试，这里依然选择主流的几款3A大作进行游戏性能对比。
首先在《地平线5》中，可以明显看到，不止在1080p分辨率下，即使在2K分辨率中，受限CPU的情况依然明显。可以说如果你入手这张RTX 4090，4K/144Hz的显示器应该是最低配置。
性能方面，ROG-STRIX-RTX4090-O24G-GAMING相比GeForce RTX 3090 Ti的提升分别为：1080p提升33%；2K提升37%；4K提升59%，综合提升43%。
在《刺客信条：英灵殿》中，ROG-STRIX-RTX4090-O24G-GAMING相比GeForce RTX 3090 Ti的提升分别为：1080p提升50%；2K提升52%；4K提升43%，综合提升48%。
在《无主之地3》中，ROG-STRIX-RTX4090-O24G-GAMING相比GeForce RTX 3090 Ti的提升分别为：1080p提升44%；2K提升64%；4K提升65%，综合提升58%。
《光明记忆：无限》的光追测试软件是独立于游戏的测试工具，比游戏中用到的光线追踪技术更多，测试条件为“RTX最高/DLSS质量”。所以测试帧数相对较低，但实际游戏配置相当亲民。
性能方面，ROG-STRIX-RTX4090-O24G-GAMING相比GeForce RTX 3090 Ti的提升分别为：1080p提升42%；2K提升57%；4K提升64%，综合提升54%。
在另外一款国产游戏《边境》的跑分软件中，情况基本与《光明记忆：无限》相同，测试条件均在“RTX最高/DLSS质量”下进行。
在《边境》中，ROG-STRIX-RTX4090-O24G-GAMING相比GeForce RTX 3090 Ti的提升分别为：1080p提升50%；2K提升69%；4K提升81%，综合提升67%。
07 DLSS 3性能测试
由于本次新技术DLSS 3的推出，将有35款游戏将于近期推出全新的DLSS 3功能，本次我们也拿到了部分游戏的测试版。
另外《超级人类》、《生死轮回》、《逆水寒》“拂云庭“、《微软模拟飞行》、《瘟疫传说：安魂曲》都将在10月陆续发布支持DLSS 3的版本。
其中《赛博朋克2077》、《F1 22》、《瘟疫传说：安魂曲》、《微软模拟飞行》、《逆水寒》本次进行了DLSS 3的测试，另外Unity和虚幻引擎也提供了本次的测试程序。
本次DLSS 3的测试图标比较繁琐，并且增加了1% Low FPS和延迟的测试，普通的FPS好理解，那么这个1% Low FPS是什么意思。
首先，游戏benchmark通常测试的FPS即为，一段时间内的游戏平均帧。而1% Low FPS则是将一段时间内的帧数从大到小排列，取最小的1%出来，再对这1%的数求平均值。
其实简单来说，这两个数值都不能代表我们在游玩时，具体哪一刻的感受，但FPS更注重整体，而1% Low FPS则是从最差的里面求平均，更谨慎一些。
看懂了1% Low FPS，我们再来看这张图表，在坐标轴左侧的为延迟（越低越好），坐标轴右侧的均为帧数（越高越好），并且由于牵扯到正负坐标，所以两侧的值有可能会不同。
Frameview中的测试结果为小数点后三位，为了方便观看，这里在帧数上进行四舍五入，延迟则保留小数点后一位。另外由于目前测试DLSS 3的游戏均为测试版，所以难免出现BUG。
在《微软模拟飞行》中，在开启和关闭DLSS 2的时候，分数几乎无变化。这款游戏是极度吃CPU资源的游戏，如果瓶颈卡在处理器上，那么传统的DLSS 2的确无法提供更多的帧数加成。
而在DLSS 3中，我们能够明显看到帧数的大幅提升，要知道我们所有DLSS 3的测试均在4K分辨率下进行。
不过帧生成并不是毫无弊端，这也是为什么此次测试加入了延迟。并且在开启DLSS 3后，NVIDIA Reflex是捆绑开启的。但相对于DLSS 2增加的这点延迟，在实际体验中的感受并不强。
在《赛博朋克2077》中的数据反映比较真实，可以看到在DLSS关的光线追踪最高的情况下，即便ROG-STRIX-RTX4090-O24G-GAMING显卡也只有43帧，并且延迟达到了84.8毫秒。
而在开启DLSS 3后，帧数为129，提升了200%。虽然相比DLSS 2的延迟高了6毫秒左右，但相比关闭DLSS来说，依然维持在较低的水平。
《瘟疫传说：安魂曲》是即将发布的一款游戏，在DLSS 3和DLSS关之间的帧数提升，同样达到了126%。不过在这款游戏中，DLSS 3相比DLSS 2的延迟增加了18ms，但即使这样，依然比关闭DLSS状态下要低得多。
目前《F1 22》的数据测试同样有问题，在DLSS关和DLSS 2中均没有延迟数据。这一组主要看帧数的提升。其中DLSS 3相比DLSS关的帧数提升了124%，相比DLSS 2的提升也达到了56%。
最后则是国产游戏《逆水寒》的光追测试，本次我们选择的测试demo采用了真正的全局光照。所以在我尝试关闭DLSS运行后，第一次电脑直接崩溃重启，第二次侥幸能够运行，帧数也仅有个位数，而延迟早已上万。
还记得在纯光线追踪软件中测试的《光明记忆无限》和《边境》，在本次只有DLSS 2的情况下都能够达到80帧左右。而《逆水寒》这款真正意义上的全局光照，在DLSS 2开启后仅有41帧左右，着实恐怖。
当然针对画质方面，我们也进行了测试，在上图中我们截取《赛博朋克2077》中的一角，可以看到在两种DLSS模式下，相较原画质几乎没有明显变化，只在栅栏处的光影效果有所不同，但对于如此大幅度的帧数提升，这点下次几乎可以忽略不计。
RTX 3090 Ti即时帧数 39帧
ROG-STRIX-RTX4090-O24G-GAMING 即时帧数 78帧
在Unity的测试程序中，有一组实时演算的光线追踪+DLSS的帧数对比。ROG-STRIX-RTX4090-O24G-GAMING在开启DLSS 3后，实时帧数为78；而GeForce RTX 3090 Ti在开启DLSS 2后，实时帧数为39帧，提升约为100%。
DLSS 关 69帧
DLSS 2 120帧
DLSS 3 160帧
在UE5提供的测试游戏中，方便的给出了DLSS的快捷测试，这里分为DLSS关（超分辨率关+帧生成关+Reflex关）；DLSS 2（超分辨率性能+帧生成关+Reflex开）；DLSS 3（超分辨率性能+帧生成开+Reflex开）三档测试。
其中，DLSS关的即时帧数为69帧，DLSS 2为120帧，DLSS 3为156帧。不过UE5这个测试的DLSS 3延迟为58.6ms，而DLSS 2为17.8ms，相对较高。
08 专业软件测试
作为“90”级别的显卡，拥有24GB的超大显存，内容创作者领域的应用是必不可少的。我们使用SPECviewperf 13这款工业、专业软件跑分测试。
对比显卡为ROG-STRIX-RTX4090-O24G-GAMING显卡、上一代旗舰GeForce RTX 3090 Ti显卡以及上一代游戏旗舰GeForce RTX 3080 Ti显卡。
在SPECviewperf 13的软件测试中，其实仍然出现不少问题。每款专业软件对于性能提升的程度不尽相同，而且刚刚推出的显卡对软件适配也多多少少存在着问题，
3DS MAX甚至出现了负增长的情况，所以后续在软件更新完善后将再做测试。不过目前部分软件的分数仍能反映出ROG-STRIX-RTX4090-O24G-GAMING的强悍之处。
ROG-STRIX-RTX4090-O24G-GAMING 测试得分
RTX 3090 Ti 测试得分
Blender是一款专业的三维渲染软件，本次推出了固定的benchmark跑分软件，省去了安装软件下载素材的麻烦。这款跑分软件只需下载好启动程序，软件会自动渲染测试monster/junkshop/classroom共三个场景。
上图为ROG-STRIX-RTX4090-O24G-GAMING显卡得分，分别为6342/2926/2975分，平均4081分；下图为GeForce RTX 3090 Ti显卡得分，分别为3136/1812/1549分，平均2165分。通过平均分的比较不难发现提升非常明显，达到了88%，这对于以帧为渲染单位的动画来说，能够大幅度节省时间。
09 功耗及温度测试
功耗测试中，我们选择FurMark软件进行拷机测试，并采用GPU-Z检测温度，功耗仅计算显卡自身。
点击查看大图
在本次的拷机测试中，温度再次让我震惊，本以为FE公版的59℃已经很极限了，但ROG-STRIX-RTX4090-O24G-GAMING这张显卡在2610MHz的频率下，仍然能够保持在峰值63℃的低温，并且核心温度也只有73℃左右。
这对于这张RTX 4090以及AD120芯片来说，都是极其难得的，看来ROG每次的控温都能给我们带来惊喜。
不过虽然拷机在470W左右，但TDP目前仍然为94%左右，如果跑满TDP则能够达到500W。
10 8K时代 不远了
本次ROG-STRIX-RTX4090-O24G-GAMING显卡的首测，其实更多是关于理论及游戏部分的测试，并且由于DLSS 3这一功能性升级，大部分内容测试也围绕着架构中两个增加的引擎来进行，而实际效果也确实令人惊叹。
不过测试版游戏毕竟尚未完善，其中也存在着各种各样不稳定因素和BUG，后续我们也会持续更新测试方法及游戏。
再来说一下RTX 40系显卡全新的Ada架构，如果只看整体的架构图，其实相较于RTX 30系的NVIDIA Ampere几乎没有变化。
但在RT Cores中创新性的塞入了OMM以及DMM引擎却发挥了质变的作用，从测试结果来看DLSS 3虽然会使延迟略微提升，但NVIDIA Reflex强制性的介入，让这个瑕疵几乎察觉不到。
而帧数的提升却是肉眼可见，即使是《微软模拟飞行》这种卡在CPU瓶颈上的游戏也能强行提升帧数，这甚至有点违背常理了。
可以说Ada和DLSS 3的横空出世，让4K/144不再是我们一直追求的极限，甚至唾手可得！至于在RTX 30系显卡中，老黄说的“8K时代”在RTX 4090中也终于得以实现。
说回显卡本身，外观方面ROG STRIX系列在RTX 40中的变化相当大，几乎与RTX 30系中走了两个极端。如果说30系的ROG STRIX是低调中带着奢华，那么在40系中，则是在青春的张扬中渗透着积淀。但无论如何改变，那信仰之眼依旧夺目。
除了外观，每一代的ROG显卡令人印象最深刻的就是满分的散热表现，作为AD102这张旗舰芯片，发热量必然恐怖，而满载拷机温度仅63℃，除了震惊还能说什么呢。
性能方面，虽然这次的驱动偏保守，但相较RTX 3090 Ti的提升在60%左右，配合DLSS 3的出色表现，不得不说这次等等党等对了。
不过对于想换旗舰显卡的玩家来说，这次ROG给出的1000W建议电源确实有些极限，升级换代的成本更高了。
最后的好消息就是，FE公版和非公版显卡都会随着今日的性能解禁开始售卖。华硕本次共发布了RTX 4090三个型号，分别为ROG STRIX超频版、TUF超频版以及TUF标频版，其中TUF标频版更是12999的原价，有兴趣的不妨关注一下。
