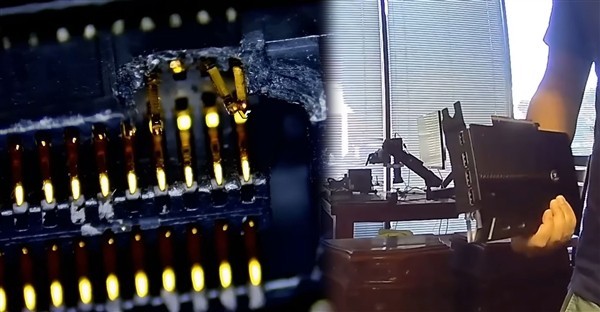

硬件维修领域一位知名博主近日指出，RTX 5090 FE公版显卡采用了将PCIe接口与视频输出接口分别集成在独立子卡上的特殊设计。这种结构虽然在布局上更为紧凑，但也带来了严重的维修隐患：一旦主卡与子卡之间的连接接口受损，几乎无法修复，整张显卡将不得不作废处理。
该博主特别提醒，任何购买RTX 5090 FE的用户都应避免自行拆解显卡。任何不当的拆装操作都可能破坏内部精密的连接结构，进而导致功能失效。
不过目前已有积极进展。据最新消息，NVIDIA已同意为受影响的用户提供免费更换全新RTX 5090 FE的服务。此举在一定程度上缓解了用户的担忧。
至于为何不提供单独的维修零件以便更换，官方尚未说明原因。推测可能是考虑到该型号显卡的用户基数较小，单独开设维修或零部件支持成本过高，不具备可行性。
该博主还展示了两张工程阶段的渲染图，揭示了RTX 5090 FE的内部构造。图像显示，主卡本体尺寸非常小巧，PCIe接口子卡直接焊接于其上，而视频输出子卡则通过柔性排线与主卡相连，并从侧面绕接固定。
随后发布的几张实际拆解照片进一步揭示了更多细节：除已知的两个子卡接口外，内部还隐藏着另外三个连接接口及配套排线。整体结构极为复杂，集成度极高。因此，除非必要，用户绝对不应尝试打开或触碰内部组件。
