我们今天早些时候报道了，SK 海力士官宣全球首发 238 层 512Gb TLC 4D NAND 闪存 。而现在SK 海力士官方发文对其最新技术进行了介绍。

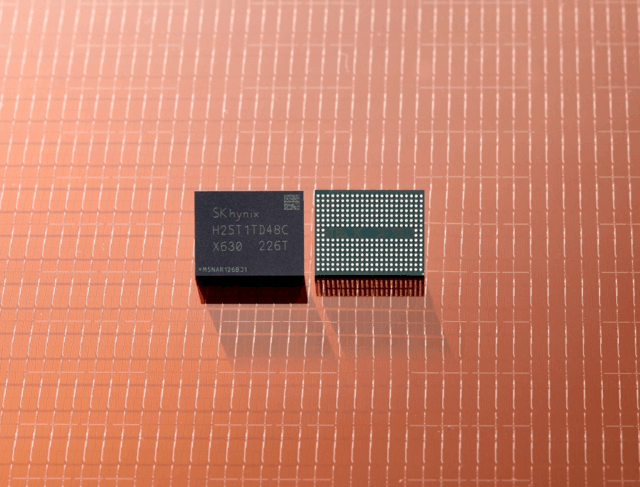

在SK 海力士 的官方介绍中，其表示 238 层 NAND 闪存在达到业界最高堆栈层数的同时实现了全球最小的面积。
与此同时SK 海力士在 2018 年研发的 96 层 NAND 闪存就超越了传统的 3D 方式，并导入了 4D 方式。为成功研发 4D 架构的芯片，公司采用了电荷捕获型技术 (CTF，Charge Trap Flash)和 PUC (Peri. Under Cell)技术。相比 3D 方式，4D 架构具有单元面积更小，生产效率更高的优点。
官方称，新产品每单位面积具备更高的密度，借其更小的面积能够在相同大小的硅晶片生产出更多的芯片，因此相比 176 层 NAND 闪存其生产效率也提高了 34%。
除此之外，238 层 NAND 闪存的数据传输速度为 2.4Gbps，相比前一代产品提高了 50%，芯片读取数据时的能源消耗也减少了 21%。
IT之家了解到，SK 海力士计划先为 cSSD 供应 238 层 NAND 闪存，随后将其导入范围逐渐延伸至智能手机和高容量的服务器 SSD 等。SK 海力士还将于明年发布 1Tb 密度的全新 238 层 NAND 闪存产品。
