    【有料评测】微星MEG Z690 ACE主板评测:变“胖”了 也变强了

      [  中关村在线 原创  ]   作者:迪迦

         上个月微星发布了一系列Z690主板新品,不过在首发时候我们没有见到ACE和GODLIKE两大旗舰产品。直到这个月微星终于带来次旗舰级别的MEG Z690 ACE战神主板,真正旗舰超神GODLIKE预计还要再等几天才能见到。这次微星MEG Z690 ACE战神主板最大改变就是采用E-ATX板型。以往微星E-ATX板型的主板都是用在旗舰GODLIKE系列上的,现在下放到了ACE战神系列,足以预见这代微星MEG Z690 ACE战神用料会有多么强大。目前这款主板已经在上市,可以直接购买。

       产品点击直达☞:微星MEG Z690 ACE战神


    微星MEG Z690 ACE主板评测:变“胖”了 也变强了

    01 微星MEG Z690 ACE主板

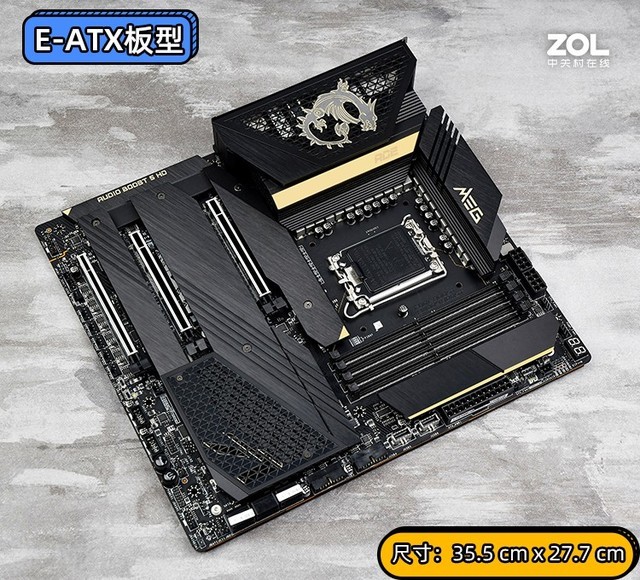

        微星MEG Z690 ACE主板已经到我们手中,这款主板尺寸为35.5cm x 27.7cm,标准的E-ATX板型。E-ATX是旗舰主板以及HEDT平台主板常用的板型,特色是性能、拓展能力相较于其他板型更加强大。唯一的称得上缺点的就是无法兼容小体积机箱。

    微星MEG Z690 ACE主板评测:变“胖”了 也变强了

        这款主板正面和背板都采用了全覆盖式装甲设计,以满足其他高端硬件的散热需求。

    微星MEG Z690 ACE主板评测:战神胖了

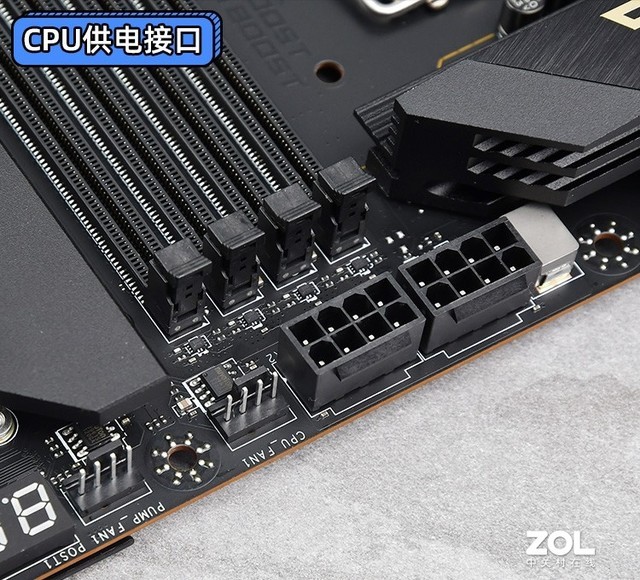

       微星MEG Z690 ACE主板的CPU供电布局有了变化,接口没有放在常规的VRM装甲附近,而是移动到了内存插槽上方,装机走线的时候需要注意。

    微星MEG Z690 ACE主板评测:战神胖了

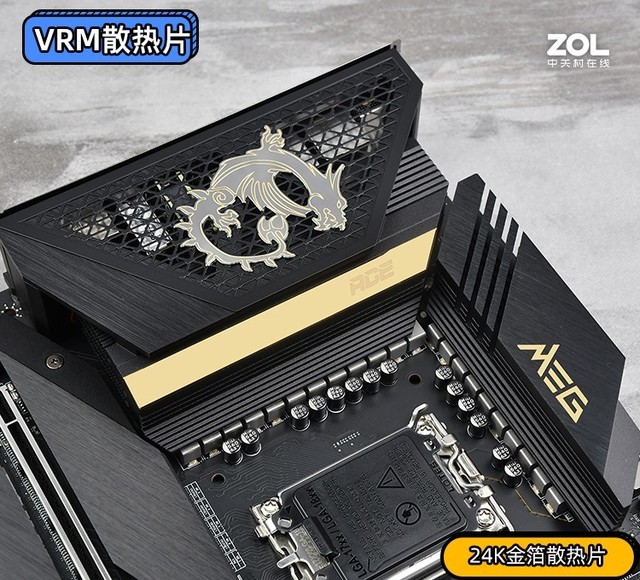

       这次战神主板VRM散热装甲没有向以前一样搭载RGB装甲,而是使用金属镂空散热片+24K金箔LOGO组合,霸气十足的金色龙纹尽显微星对于美学设计的理念。顺便在科普一个小知识,金箔只是观赏用,莫要有融了卖钱的想法。而且它也不是食用金箔,也别抠下来吃掉。

    微星MEG Z690 ACE主板评测:变“胖”了 也变强了

        微星MEG Z690 ACE主板基于Z690芯片组,为了兼容12代酷睿插槽升级为LGA1700,只有12代酷睿才能兼容这款主板,11代酷睿/10代酷睿以及之前发布的酷睿处理器都不兼容。

    微星MEG Z690 ACE主板评测:变“胖”了 也变强了

        因为是高端Z690主板,内存上微星MEG Z690 ACE主板自然是支持DDR5内存,频率可以达到DDR5 6666+MHz(OC),支持双通道。插槽还使用SMT焊接工艺,保证高频稳定性。同时DDR5内存插槽防呆设计与DDR4完全不同,两者完全不能兼容。

    微星MEG Z690 ACE主板评测:战神胖了

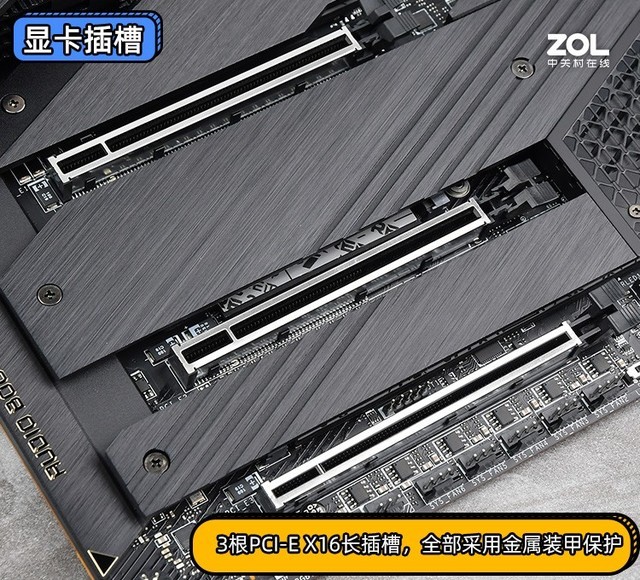

        微星MEG Z690 ACE主板提供3根PCIe x16长插槽,全部使用金属装甲加固,减少战损几率。第一根插槽支持PCIe 5.0 x16,目前还没有PCIe 5.0的显卡,不过PCIe 5.0 也能向下兼容PCIe 4.0.

    微星MEG Z690 ACE主板评测:战神胖了

        这款主板总共提供5根M.2插槽,出了第三根插槽外,其余全部支持PCIe 4.0。并且全部都被冰霜装甲覆盖,底部还有导热垫辅助散热。

    微星MEG Z690 ACE主板评测:战神胖了

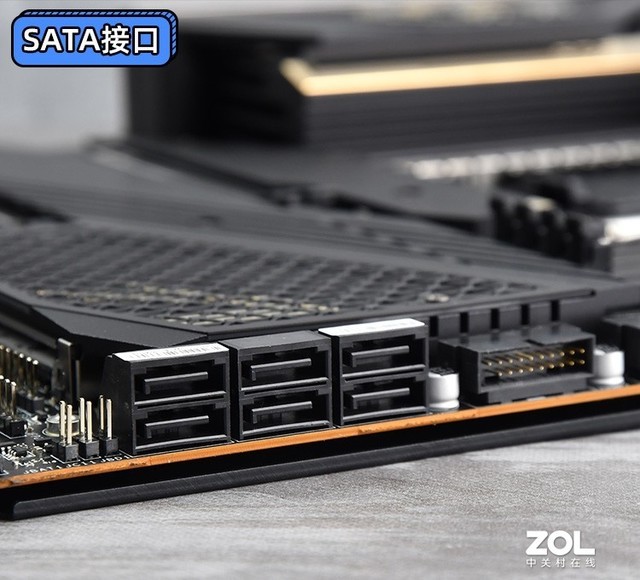

       6个常规SATA接口。

    微星MEG Z690 ACE主板评测:战神胖了

        微星MEG Z690 ACE主板预装了I/O背板,I/O处总共有3个Type-C外形的接口,其中两个为目前最强的雷电4。剩下一个为USB 3.2 Gen 2 10Gbps接口。其余USB接口还有4个USB 3.2 Gen 1 5Gbps Type-A接口和3个USB 3.2 Gen 1 10Gbps Type-A。

    微星MEG Z690 ACE主板评测:战神胖了

       这次微星还在I/O准备了俩Mini DP接口,直通雷电协议,对于需要一线链接的VR显示设备很友好。同时I/O处还提供双2.5G有线网口以及Wi-Fi 6E天线接口。Wi-Fi 6E自带蓝牙5.2。

    02 微星MEG Z690 ACE主板细节设计

        微星MEG Z690 ACE主板装甲非常厚实,正背面都采用全覆盖式设计,一般不建议拆卸。

    微星MEG Z690 ACE主板评测:战神胖了

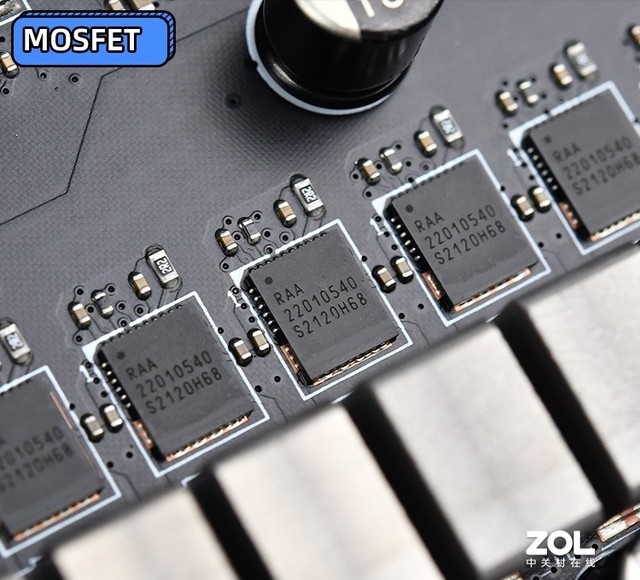

        微星MEG Z690 ACE主板供电系统十分强大,采用19+2相供电设计,PWM主控为RAA229131,Dr.MOS设计,型号RAA22010540,能单相电流输出105A,也就是这款主板核心供电可达1995A。

    微星MEG Z690 ACE主板评测:战神胖了

    微星MEG Z690 ACE主板评测:战神胖了

    微星MEG Z690 ACE主板评测:战神胖了

        微星MEG Z690 ACE主板的声卡芯片也是目前旗舰级别的ALC 4082。

    微星MEG Z690 ACE主板评测:战神胖了

       前置跳线上, 微星MEG Z690 ACE主板在主板供电接口处准备了两个USB 3.2 Gen 2x2 20Gbps接针。

    微星MEG Z690 ACE主板评测:战神胖了

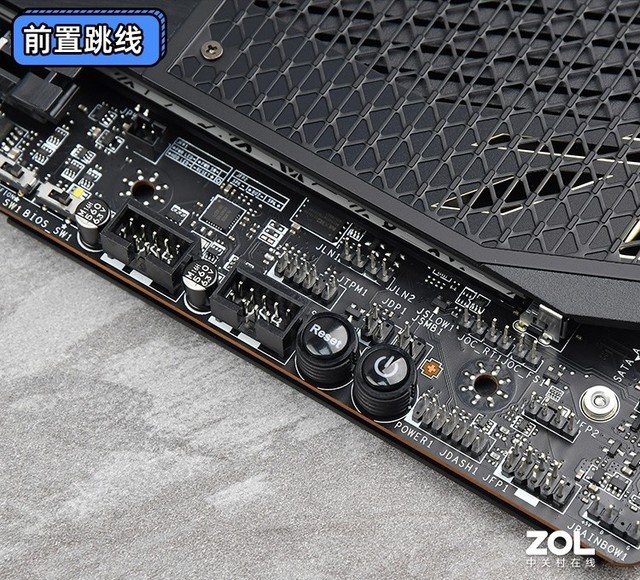

         底部跳线也准备了DIY快捷按钮和丰富的风扇以及灯针。

    微星MEG Z690 ACE主板评测:战神胖了

    微星MEG Z690 ACE主板评测:变“胖”了 也变强了

        最后在配件上,这款主板提供数量丰富的线材以及微星定制U盘等工具,还有一个WIFI增强天线,用于前面I/O处提到的WIFI 6E天线接口处。

    微星MEG Z690 ACE主板评测:战神胖了

    03 微星MEG Z690 ACE主板BIOS

        微星BIOS目前已经非常完善,这次Z690整体样式对比之前也没有太大的变化,不过功能更加丰富。

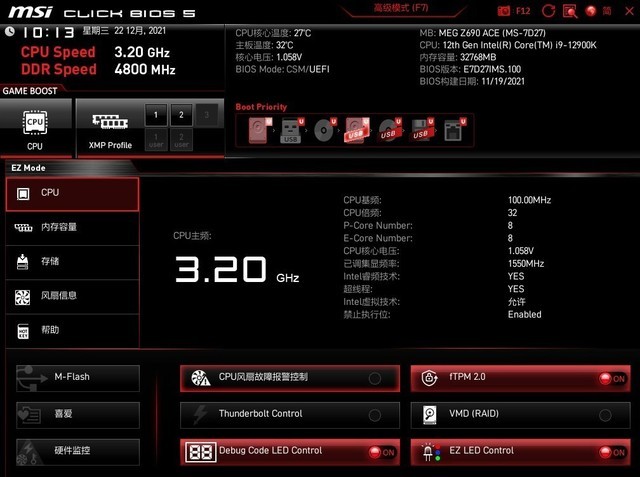

    主界面

       主界面增加了TPM 2.0开关,默认开启,方便win11用户升级使用。

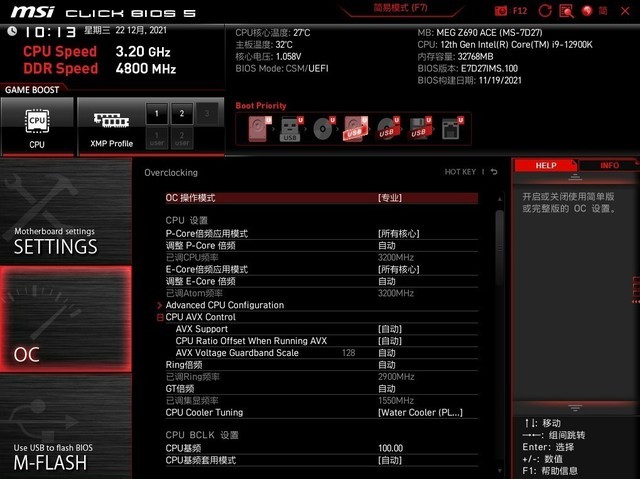

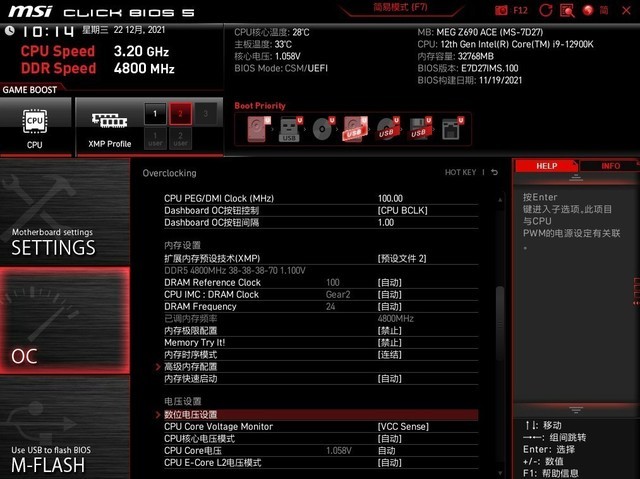

    超频


    超频

        为了应对12代酷睿的混合架构设计,微星BIOS也增加了对性能核以及能效核的调校功能。

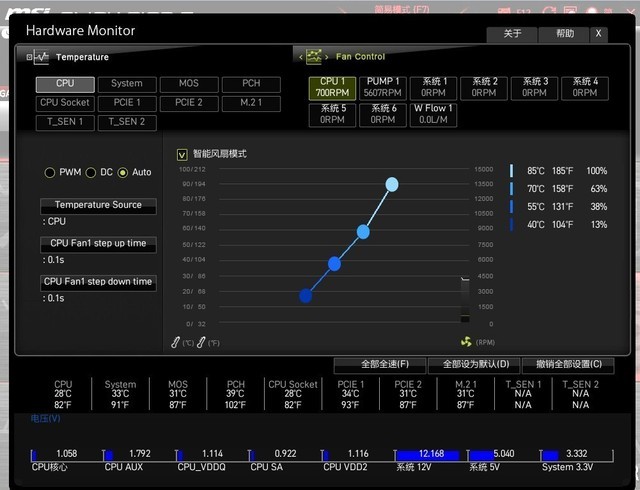

        微星BIOS中经典的风扇监控和调速没有缺席。整个BIOS不管是对小白还是对超频爱好者都很友好。

    04 实战测试

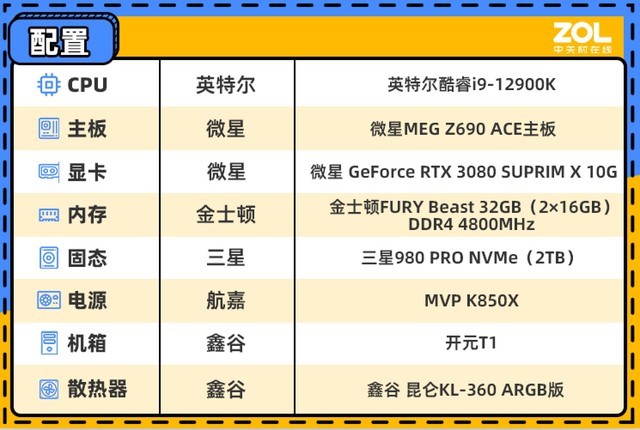

        下面咱们进行实战测试,首先来看一下测试平台。

    CINEBENCH R20:

       首先来看一下CINEBENCH R20的测试成绩。

    微星MEG Z690 ACE主板评测:战神胖了
    CINEBENCH R20

       CINEBENCH R20可以测试处理器单线程和多线程基准性能,在这项测试中,酷睿i9-12900K的性能已经超过了锐龙9 5950X,搭配DDR5内存的12代酷睿平台实力才真正能达到最高。

    3D Mark:

       下面我们进行3D Mark的测试,测试的项目有Fire Strike和Time Spy。

    微星MEG Z690 ACE主板评测:战神胖了
    Fire Strike

    微星MEG Z690 ACE主板评测:战神胖了
    Time Spy

       Time Spy针对DX12环境,而Fire Strike针对DX11,这两项测试会涉及显卡和CPU,而RTX 3080和酷睿i9-12900K在微星MEG Z690 ACE主板的3D Mark成绩表现均超过了平均水准。

    内存测试:

        这次12代酷睿整体性能大幅上升,DDR5内存默认频率4800MHz起步,微星MEG Z690 ACE主板支持XMP 3.0,频率超频后也能达到6000Mhz以上,下我们开启内存XMP并AIDIA 64测试一下。

    微星MEG Z690 ACE主板评测:战神胖了

        因为频率提升,DDR5内存的读写表现果然非常出色,不过因为现在DDR5内存刚起步,在延迟上还有很大进步空间。

    游戏测试:

       下面我们进行游戏测试,我们选用了《孤岛惊魂5》、《古墓丽影:暗影》这两款3A大作以及《CS:GO》这款网络游戏,分辨率使用2K,均使用BENCHMARK进行测试。

    微星MEG Z690 ACE主板评测:战神胖了
    《古墓丽影:暗影》

    微星MEG Z690 ACE主板评测:战神胖了
    《孤岛惊魂5》

    微星MEG Z690 ACE主板评测:战神胖了
    《CS:GO》

       RTX 3080+酷睿i9-12900K的游戏性能不用多说,《孤岛惊魂5》和《古墓丽影:暗影》的帧数已经突破了150帧以上,《CS:GO》更是达到了500帧以上,只等一手500Hz刷新率的显示器发明出来。

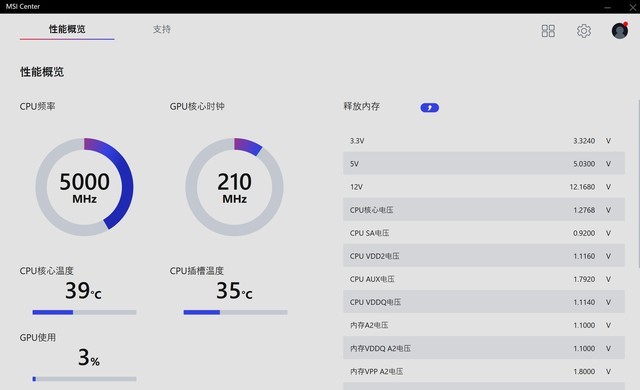

    MSI Center试用:

       如今品牌的全家桶效应愈发受到重视,而想要打造全家桶整机,主板必不可缺,微星前前两年就推出MSI Center软件,类似于电脑管家一样,只要使用微星主板就可以使用,微星MEG Z690 ACE主板自然也支持,在微星官网就能下载到MSI Center。

    微星MEG Z690 ACE主板评测:战神胖了
    主菜单

    微星MEG Z690 ACE主板评测:战神胖了
    功能集

    微星MEG Z690 ACE主板评测:战神胖了
    安装功能

    微星MEG Z690 ACE主板评测:战神胖了
    灯光调控

        MSI Center并没有向其他家一样一股脑的将所有功能直接安装在电脑上,而是功能拆分成功能集,用户可以下载对自己有需求的功能使用,我们下载了灯光调控,使用和卸载都很方便,看来在软件上微星也会继续延续DIY精神。

    拷机测试:

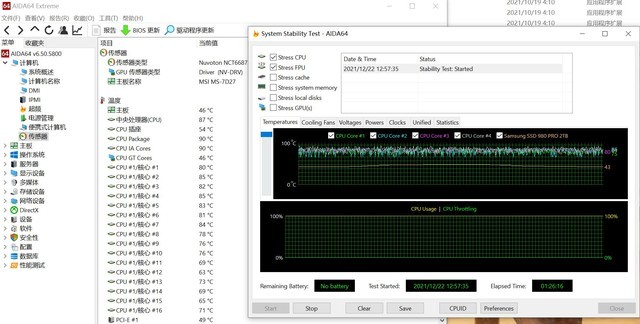

        最后我们使用AIDI64进行拷机测试,看看微星MEG Z690 ACE主板表现如何。

    微星MEG Z690 ACE主板评测:战神胖了

         这次酷睿i9-12900K带来的压力确实很大,经过了1个多小时的双拷,酷睿i9-12900K的温度在87℃左右,微星MEG Z690 ACE主板依靠出色的散热设计,能抗住这款处理器的高压需求,拷机没有出现不良反应。

    05 加“肉”加料

        E-ATX板型的微星MEG Z690 ACE主板没有让我们失望,有着目前顶级Z690主板的用料设计,供电系统十分强大,还直接板载雷电4接口,支持DDR5 6666+MHz(OC)的内存,提供5个M.2接口,双2.5G网卡,新一代Wi-Fi 6E无线网卡等强力拓展也应有尽有。

    微星MEG Z690 ACE主板评测:变“胖”了 也变强了
    微星MEG Z690 ACE主板

       除了硬件性能强大微星MEG Z690 ACE主板也集成了微星一脉相承的优秀BIOS设计,可以轻松愉快的对12代酷睿进行超频调校,同时还有全家桶配套软件MSI Center为微星信仰粉助力。

        微星MEG Z690 ACE主板售价4999元,这款主板笔者只建议搭配旗舰酷睿i9-12900K或者酷睿i9-12900KF使用,不管是玩进阶超频,还是当成发烧硬件平台打造都没有问题。其他酷睿i7和酷睿i5级别的12代酷睿处理器搭配这款主板实在没必要,屈才了。
