        2020年4月30日,就在今天英特尔Z490芯片组主板正式解禁。Z490芯片组主板是专门为还未发布的十代酷睿处理器所准备,采用了新一代LGA1200接口。而同样在今天全球知名主板制造商技嘉也在B站举办了“臻至新高”的新一代主板线上发布会,面对广大硬件发烧友们,技嘉这次介绍详细的介绍了自家Z490主板的新品信息。

    技嘉“臻至新高”发布会 10代主板解析
    “臻至新高”

          在发布会上,技嘉这次带来了5款面向游戏发烧友的AORUS Gaming系列主板:技嘉Z490 AORUS XTREME、技嘉 Z490 AORUS MASTER、技嘉 Z490 AORUS ULTRA、技嘉 Z490 AORUS PRO AX、技嘉 Z490I AORUS ULTRA。同时技嘉这次还首次搭配Z490推出了面向内容创作者的2款主板:技嘉 Z490 VISION D以及技嘉 Z490 VISION G。

    技嘉“臻至新高”发布会 10代主板解析

    01 单相90安培供电

       技嘉主板给人印象最深的地方就是它的供电设计。主板供电会影响CPU性能的发挥,主板供电做的越好,用户在进行高端CPU超频这样的极端特殊作业时,供电效率就越高,也就发挥的越稳定。

       根据技嘉的官方介绍,这次在Z490的供电设计上,技嘉 Z490 AORUS XTREME准备了16相供电,并且单相输出高达90安培的供电设计,上一代技嘉Z390 AORUS XTREME虽然也是16相供电,但则单相输出只有60安培,这么一算这一代技嘉旗舰Z490主板总输出电流足足提高了480安培,诚意满满,在整个主板行业也是绝无仅有的强大设计。

    技嘉“臻至新高”发布会 10代主板解析

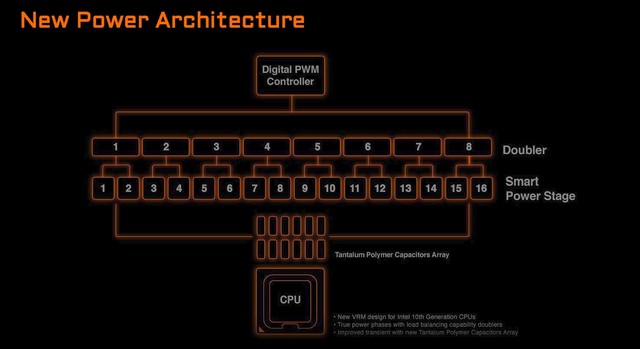

    16相供电

    02 钽制电容加入

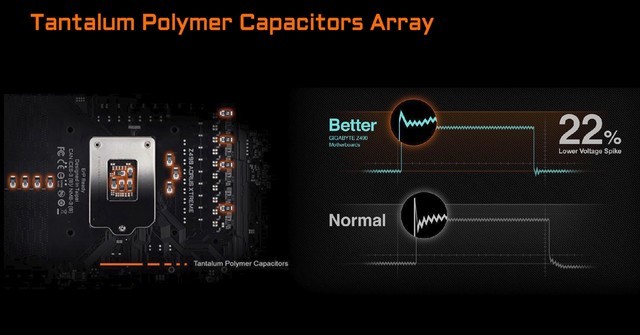

        主板供电是由PWM控制器、MOSFET以及电容电感组成,PWM控制器、MOSFET决定了供电的相数和转换输出电流,而电容电感用于保证MOSFET输出电源的稳定和滤波稳压,所以这次为了保证单相90安培能充分发挥威力和稳定,在电容上技嘉为Z490 AORUS XTREME准备了钽制电容。

       钽制电容一直以出色的电源滤波能力而闻名,同时这种电容耐受性的抗干扰性也很强,关键的是钽制电容的电容量很大而且稳定,在电流转换时,钽制电容可以无惧高强度的供电需求,唯一的缺点就是成本较高。

    技嘉“臻至新高”发布会 10代主板解析

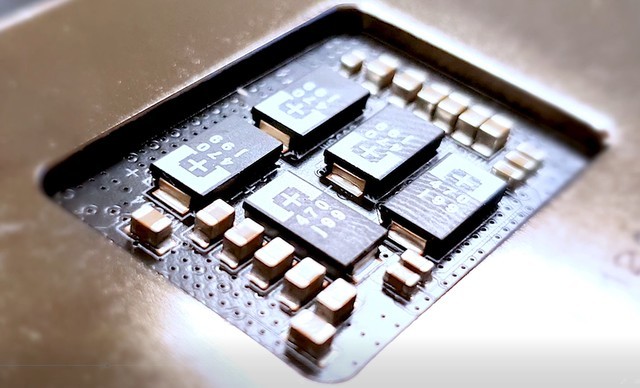

    钽电容

        目前来看这次技嘉 Z490 AORUS XTREME的单相90安培供电设计和钽制电容的加入让其在高端主板领域继续占据着主导地位,比起传统的主板用料上的节省,使用单相性能不高的供电设计以及一般的固态电容,技嘉Z490主板拥有更高的效率和稳定性,在硬件发烧友在进行超频时帮助更高,适合各种极限玩法。

    技嘉“臻至新高”发布会 10代主板解析

       同时传统的主板会注重增加相数而不是提升主板供电的单相能力,在倍相设计流行起来之后更是如此,甚至之前出现过很多20多相的主板,但实际呢?可能单相就只能发挥出20-30安培的电流,效率其实一点都没有提升,只是为小白选购主板时徒增了烦恼。技嘉这次直接提高了主板单项供电能力,能更直观的为用户展现主板的能力,同时这也为接下来市场提供了一个方面,应对性能越来越强大的CPU,主板单相能力的提升非常关键。

       目前单相90安培和钽电容的组合毫无疑问接下来将成为主板行业的新标杆,技嘉也再一次站到了主板行业领先者的地位上,向我们展示了用料和工艺结合产生的巨大能量。

    03 全新散热设计

        虽然90安培和钽电容组合起来的供电系统很强大,但是有一个问题也需要解决,那就是散热,技嘉也很重视散热问题,所以技嘉在Z490 AORUS XTREME的散热上进行了强化升级。

    技嘉“臻至新高”发布会 10代主板解析

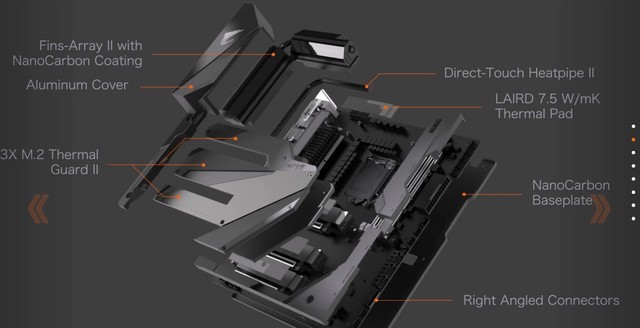

        在上一代Z390主板中技嘉使用了Fins-Array堆栈式散热鳍片,而在Z490 AORUS XTREME升级到了第二代Fins-ArrayⅡ,在每个散热鳍片上增加了3个散热孔位,增加了散热面积,从而提高了散热效率。而且Direct-Touch也升级到了第二代,从原来的6mm宽度散热导管升级到了8mm宽度,进一步增强了散热能力。

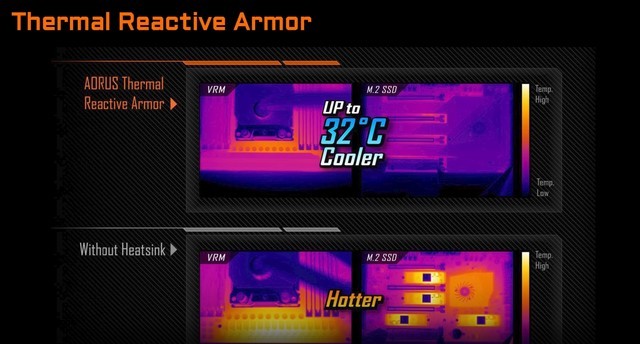

        同时技嘉Z490 AORUS XTREME也延续了热管直触与奈米碳背板的设计,让你不用担心电脑高负载时带来的散热压力,根据技嘉官方的资料中显示,这一代的散热技术也让技嘉Z490 AORUS XTREME的温度整体足足降低了32℃。

    技嘉“臻至新高”发布会 10代主板解析

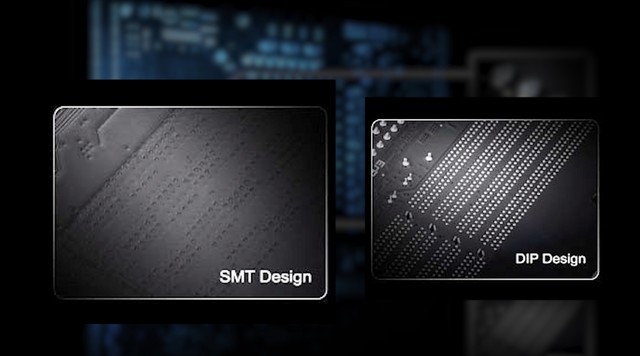

        为了保证散热,技嘉这次在记忆体的设计上也做出了改变,使用了屏蔽式走线,技嘉将记忆体线路藏到了PCB板上,减少了干扰,让记忆体运作时更高速稳定,同时在记忆体插槽部件方式从DIP变成了SMT。

    技嘉“臻至新高”发布会 10代主板解析

        这种记忆体模组减少了杂讯的接收,对于达到更好内存频率的性能上以及散热稳定都有不小的帮助。


    04
     总结

        总的来说,这次技嘉Z490新品真是让人大开眼界,我们见识到了技嘉强大的研发设计能力,90安培的单相供电输出、钽制电容,全面升级强化的散热能力和屏蔽式走线,揭示了着技嘉这次的雄心壮志,让游戏玩家不用担心在进行苛刻工作时会因为主板而性能受限的设计理念,为用户提供了更高效稳定的运算环境。再一次让我们见识到了旗舰主板应有的样子,“臻至新高”名不虚传。
