那么这样一款性能爆炸，外观酷炫的显卡放在我的手上怎么能不好好的“蹂躏”一番呢？打开我的螺丝刀工具，咱们这就开拆！
先来看看全貌 右上角为单独的高强度合金压铸强化骨骼 杜绝PCB变形

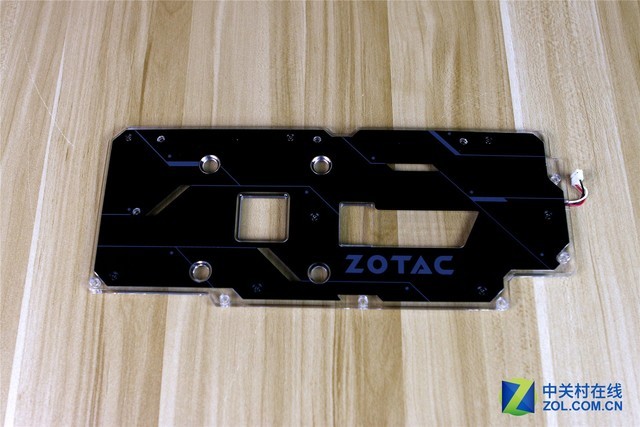

背板
背板拆卸前需要注意拧下4颗弹簧螺丝和12颗长螺丝（包括DP接口处的3颗），方能把散热器和PCB分离，之后再卸下8颗黑色短螺丝，就能把背板分离下来。拆解时候注意小心的断开3次排线，显卡排线脆弱切勿大力出奇迹。其中背板上的排线是用来控制背板灯光的。

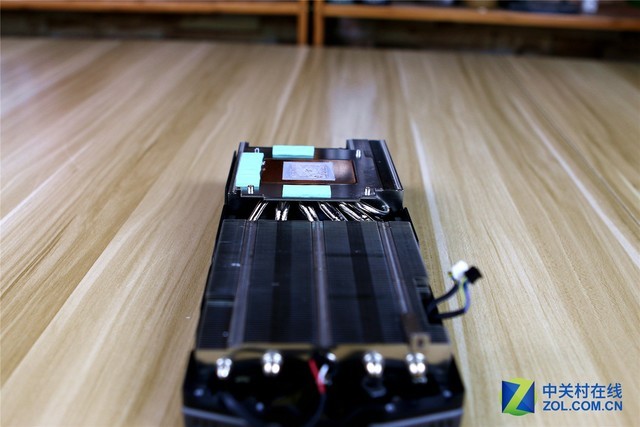

散热器和左右风扇控制接口排线

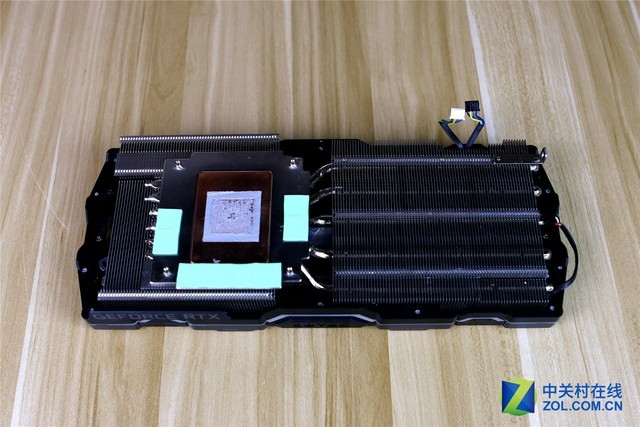

从这个角度我们可以轻松的看到6根热管
PCB强化骨骼小细节 凸点设计增加散热面积

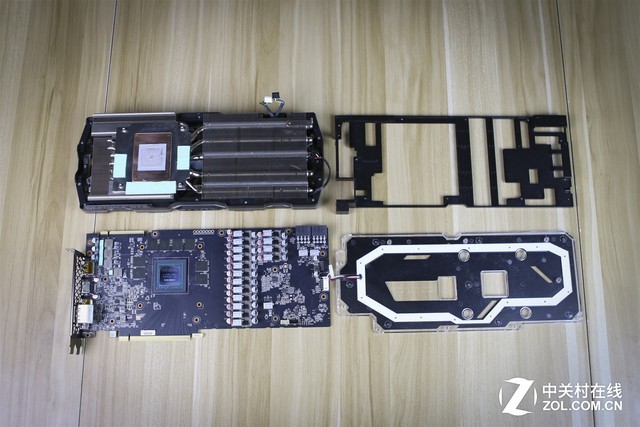

PCB全貌

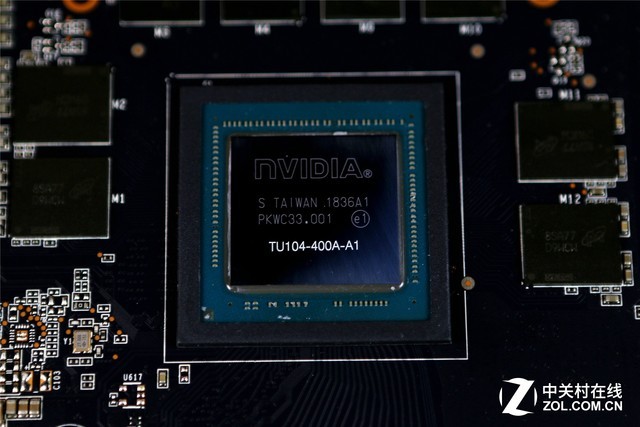

核心特写 使用TU104-400A-A1
这颗核心也算是我们的老朋友了。400A后面的字母A代表出厂预超频版本。另外在显卡PCB全貌左上角我们可以看到显存供电达到了惊人的4相。这在市面上还是很少见的。

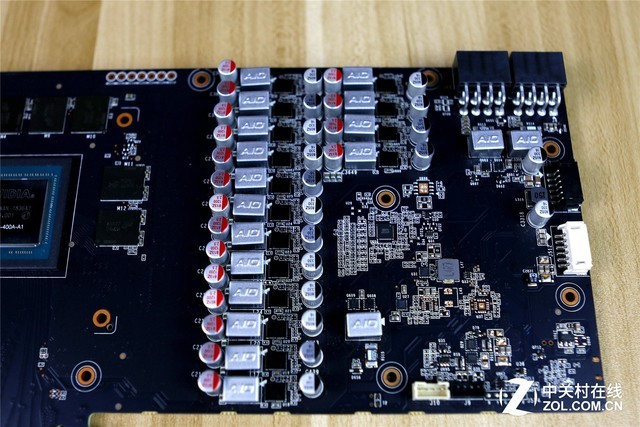

这供电 看着都稳
索泰GeForce RTX 2080 玩家力量至尊显卡的供电着实让人心生敬意。首先其在规格上从普通的FDMF 3160升级到了高端的安森美iMON FDMF 3170 DrMOS，这16相能够提供350W以上的供电能力，要知道这可是液氮需要的瓦数啊！普通超频270W足以。并且将电感全部升级为AIO，杜绝了啸叫。
