带着这样的问题，我们找来了Intel Z170芯片组HSIO Lane的布置图，从图上可以看出Z170包含26条HSIO Lane，其中Lane 1-10可以认为是USB使用，也就是说可以提供10个USB 3.0接口，而其中Lane 2-3可以转换为SuperSpeed USB Inter-Chip，支持OTG。

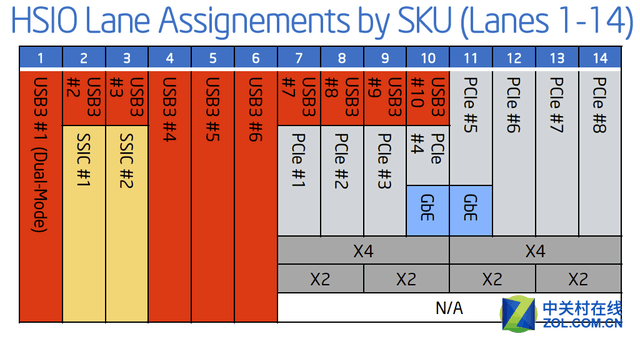

Intel Z170 HSIO 1-14通道分配图

    而Lane 7-10，都可以转换为PCI-E通道，或者说可以同时实现，但是速度是公用、带宽共享。Lane 10-11位GBE LAN通道，只有Lane 12-14这3条通道是独立的PCI-Express通道。

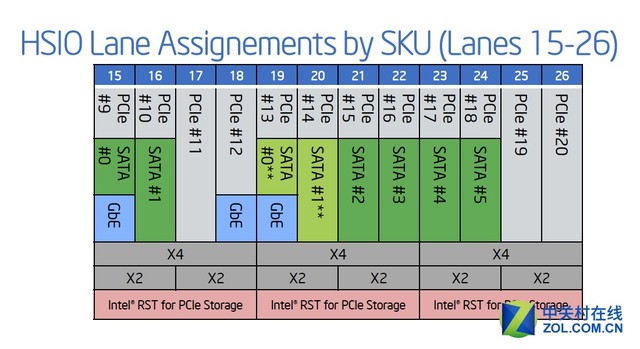

Intel Z170 HSIO 15-26通道分配图

    接下来的Lane 15-26这12条通道全部支持Intel RST存储技术，也就是说支持RAID、快速恢复技术、智能响应技术等。而这12条通道中也只有Lane 17、Lane 25、Lane 26这3条通道是独立PCI-Express通道。

    值得注意的是从Lane 15-26这12条通道由于支持Intel RST存储技术，可以被最多设计成3个PCI-Express x4插槽，或者说M.2/U.2接口，这样这三个M.2/U.2存储设备就可以组建RAID或者享受其它RST技术。当然当这三个M.2/U.2接口被完全占用后，意味着主板上的PCH原生SATA接口将都不能使用，意味着只能用M.2/U.2存储设备做系统盘。

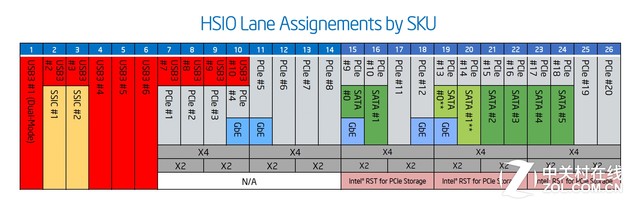

Intel Z170 HSIO 1-26通道分配图

    综合Lan 1-26 Z170芯片组一共有6条独立PCI-Express通道，这是不是意味着无法设计出PCI-Express x8插槽呢？实际并不是，对于一些PCI-Express和其它共享的通道实际上也可以和这些独立通道组合，实际上即使设计一个PCI-Express x16全速插槽也不是问题。
