深夜的实验室灯光下，示波器波形平稳跃动，多核CPU满载运行三小时未见温升异常——对硬件工程师而言，主板不是过渡配件，而是整机可靠性的基石。当电路设计、信号完整性验证、长时间压力测试成为日常，19相及以上供电能力已非锦上添花，而是决定项目进度与数据可信度的关键变量。高相数意味着更均衡的电流分配、更低的单相温升、更强的瞬态响应能力，配合厚铜PCB、数字VRM控制与优化散热结构，才能在PCIe 5.0设备并发、DDR5高频内存持续读写、多GPU协同仿真等严苛场景中守住最后一道稳定性防线。
华硕ROG MAXIMUS Z690 HERO以4699.0元定价，面向追求极致可控性的硬件研发者。其供电设计远超基础19相门槛，结合ProCool II高强度供电接口、6层PCB及双8Pin EPS接口，支持Intel第12/13代酷睿深度超频；板载双雷电4接口与PCIe 5.0 x16插槽满足高速外设验证需求，AI智能降噪与双向AI散热系统可动态调节风扇策略，在静音测试环境中兼顾散热效率，是高频信号采集与FPGA协处理平台的理想载体。

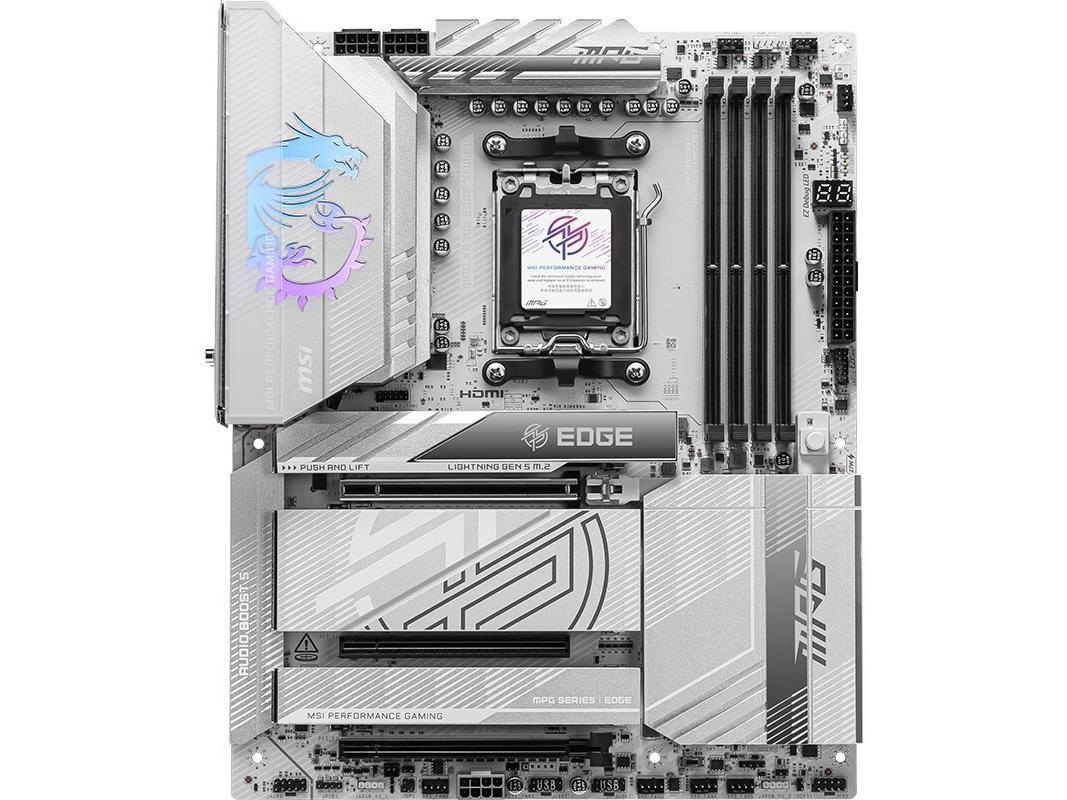

微星MPG X870E EDGE TI WIFI售价3199.0元，采用14+2+1路供电模组，8层2oz加厚铜PCB显著降低内阻压降，实测在X3D处理器+双RTX4090满载工况下供电纹波低于15mV；DDR5内存支持8400MT/s（OC）并配备完整内存拓扑优化，对需要大容量高速缓存的编译服务器或EDA仿真节点极具价值；WiFi 7与USB 4接口则为无线协议兼容性测试及高速数据回传提供原生支持，白色镜面装甲亦便于机箱内视觉化布线检查。
华硕TUF GAMING B760M-PLUS II D5重炮手仅售719.0元，却以12+1路供电搭配DIGI+ VRM数字供电技术，在同价位罕见实现全固态电容+合金电感组合；OPTIMEM LL内存走线技术使DDR5-6000 CL30超频成功率提升40%，特别适配嵌入式Linux开发与轻量级虚拟化测试平台；2.5G网卡与PCIe 5.0 M.2插槽覆盖主流扩展需求，M.2散热片带导热垫设计有效抑制NVMe温度漂移，是硬件工程师搭建多节点测试集群的高性价比支点。
技嘉H110M-DS2以449.0元成为入门级验证平台首选，虽定位基础芯片组，但通过强化供电滤波电路与6相PWM设计，在i3-7100等低功耗处理器长周期老化测试中展现优异电压稳定性；其精简布局与宽温电容选料便于嵌入工业控制箱体，是硬件工程师进行固件烧录、BIOS底层调试与电源时序抓取的可靠基板。
四款主板横跨不同预算与规格层级，但共同锚定硬件工程师的核心诉求：供电冗余度、长期负载一致性、扩展接口原生性与物理可维护性。无论构建高性能验证平台、多节点测试集群，还是执行底层协议调试，它们均以扎实的供电架构为逻辑可靠性筑起第一道屏障。
