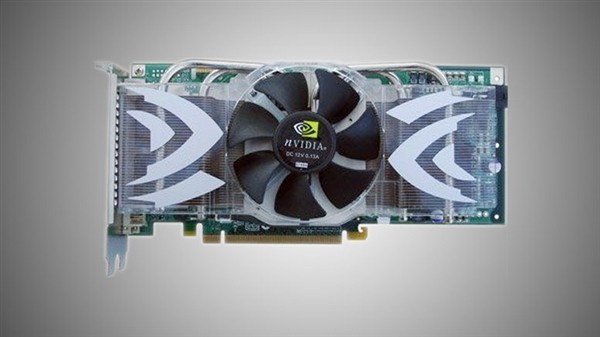

2005年6月22日，NVIDIA推出了全新一代旗舰显卡GeForce 7800 GTX，转眼间已过去二十年。
在上一代6800 Ultra表现不佳之后，7800 GTX采用了110纳米制造工艺，集成3.02亿个晶体管。虽然核心架构没有发生根本性变化，依旧沿用代号为“Curie”的架构，但它成为NVIDIA最后一款采用像素与顶点分离渲染架构的显卡。后续发布的8800 GTX则首次引入了统一渲染架构和流处理器的概念。
7800 GTX配备了8个顶点着色单元、24个像素着色单元、24个纹理单元以及16个ROP光栅操作单元，支持DirectX 9.0c和OpenGL 2.1图形接口。其核心频率为430MHz，搭配256位宽的256MB或512MB GDDR3显存，显存等效频率达到1200MHz。整卡功耗为86W，峰值功耗在100至110W之间。
尽管架构上并未出现重大突破，7800 GTX的性能提升仍然十分明显，其图形处理能力是前代产品的两倍，浮点运算性能接近当时3GHz主频奔腾4处理器的14倍，给竞争对手ATI带来了不小压力。
此外，该显卡首次支持HDR渲染技术，并引入了CineFX 4.0、IntelliSample 4.0以及UltraShadow II等多项图形处理技术，还新增对FSAA全屏抗锯齿功能的支持。
值得一提的是，当时的双卡SLI技术也具备较好的兼容性和性能表现。
