显卡拆解赏析

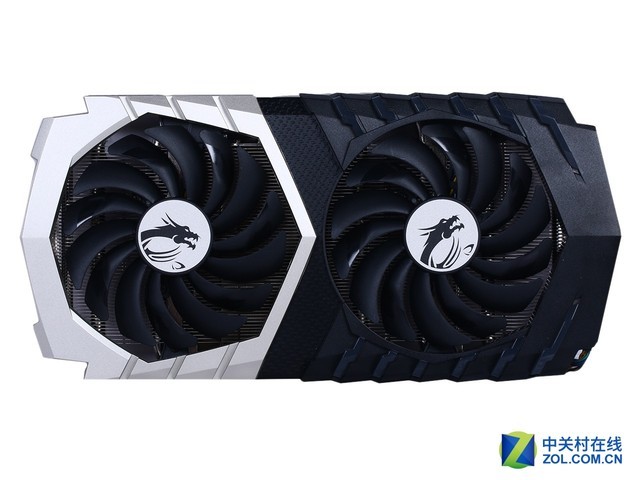

风扇设计
微星GTX 1070 Ti Titanium钛金版配备2枚直径10cm的第四代刀锋风扇，静音效果出色。刀锋4（TORX 2.0）风扇拥有两种不同扇叶间隔排列，引流扇叶可引入更多气流，比上一代刀锋3风扇提升22%的风压从而提供更出色的散热性能。显卡风扇具备“零动空间”风扇智能启停技术，低负载时（GPU温度低于60℃）显卡风扇停止转动，从而彻底消除噪音。

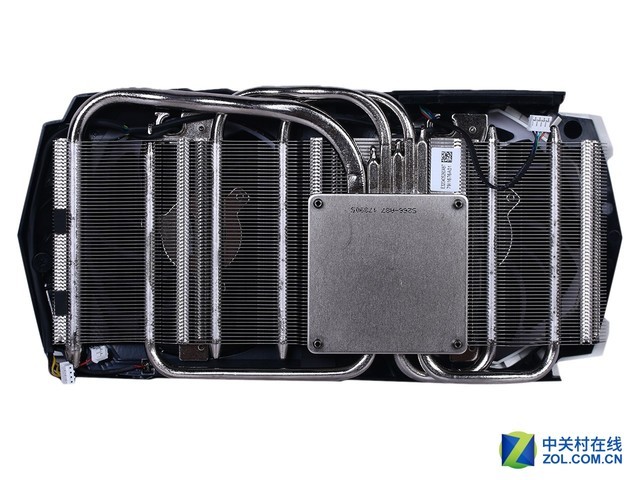

散热器设计
散热方面，微星GTX 1070 Ti Titanium钛金版的散热器配备了6根纯铜镀镍热管，1根8mm，5根6mm，热管上方使用大面积纯铜镀镍底座，和热管焊接在一起。该技术可以让散热管和均热板完全契合，达到更好的散热效果。

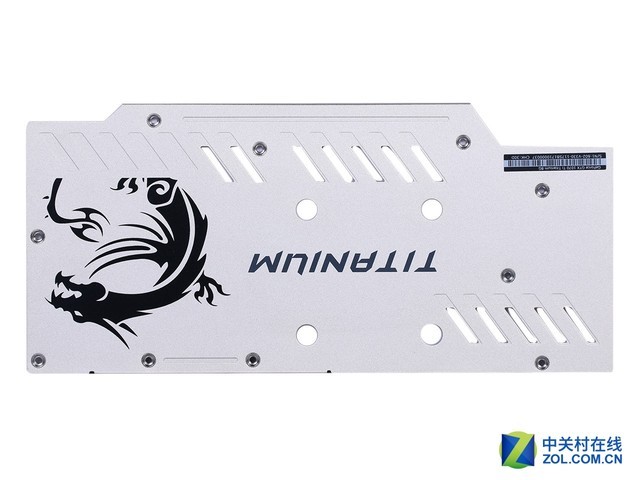

背板设计
微星GTX 1070 Ti Titanium钛金版的背面覆盖印有经典龙徽的银色金属背板，这片背板不但可以为PCB背面的元件提供保护，还可以提供一定的辅助散热能力，并起到加固作用。

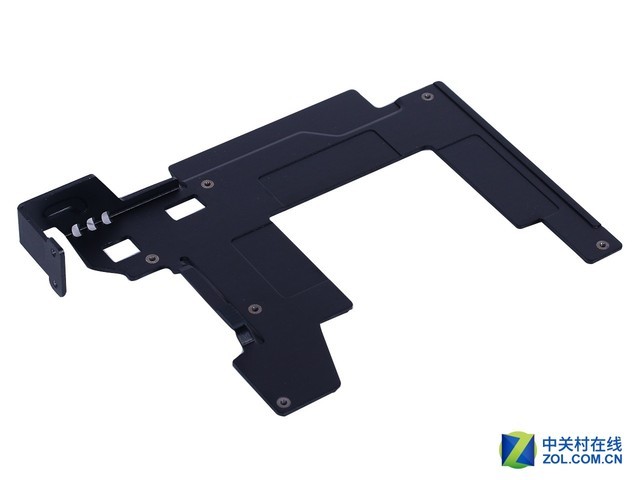

固定中框设计
虽然有了金属背板加固PCB，但微星GTX 1070 Ti Titanium钛金版为了提升显卡的使用寿命，还是在显卡上加装了固定的防护板，使整块显卡更加坚固耐用，同时能起到辅助显存等元器件散热的作用。

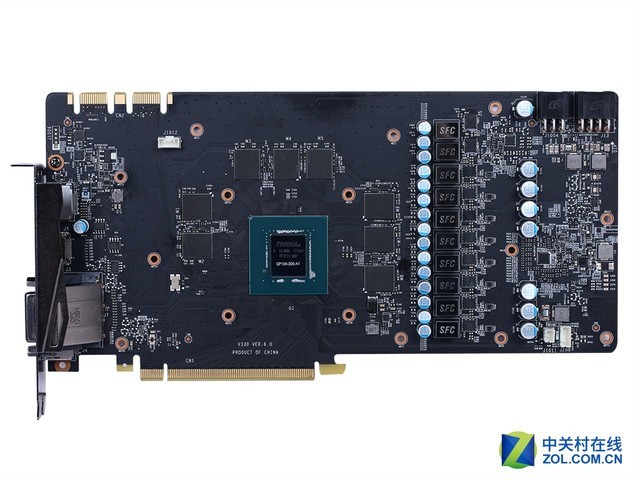

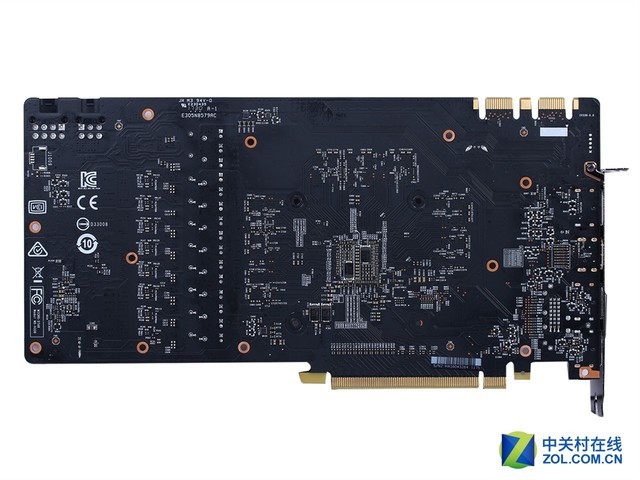

PCB设计
微星GTX 1070 Ti Titanium钛金版显卡采用大尺寸PCB设计，更大的PCB尺寸除了可以容纳更多的元器件，还可以带来更好的散热效果。日系全固态电容、超级铁素体电阻等元器件的运用为显卡提供更稳定的供电，保证显卡稳定运行以及超频，提升显卡使用寿命。

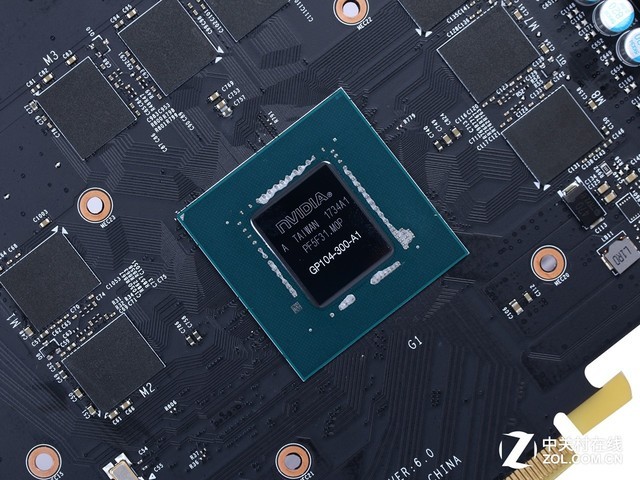

GPU核心
微星GTX 1070 Ti Titanium钛金版显卡搭载了一颗全新Pascal架构的GP104-300核心，拥有2432个流处理器，核心频率,1607MHz，boost后可达1683MHz。该卡拥有8GB GDDR5显存，显存位宽256bit，显存速率为8Gbps。

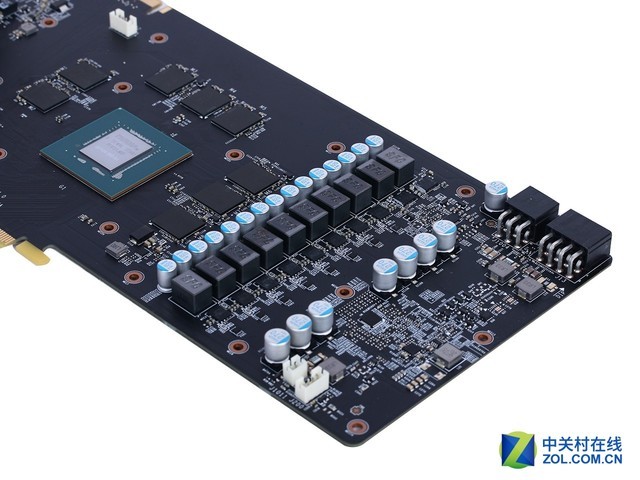

供电设计
微星GTX 1070 Ti Titanium钛金版采用远超公版5+1相供电的8+2相供电，充足的供电是显卡性能的保证，更是显卡超频实力的体现。

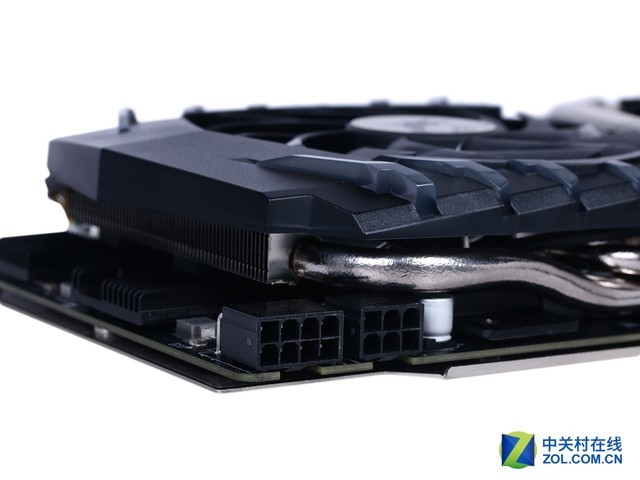

辅助供电接口
考虑到高频下稳定工作以及超频的需要，微星GTX 1070 Ti Titanium钛金版显卡配备的是8+6pin供电，不同于公版的8pin设计，能够为显卡额外提供75w的电力，而且卡口朝向PCB背面，方便电源线插拔。

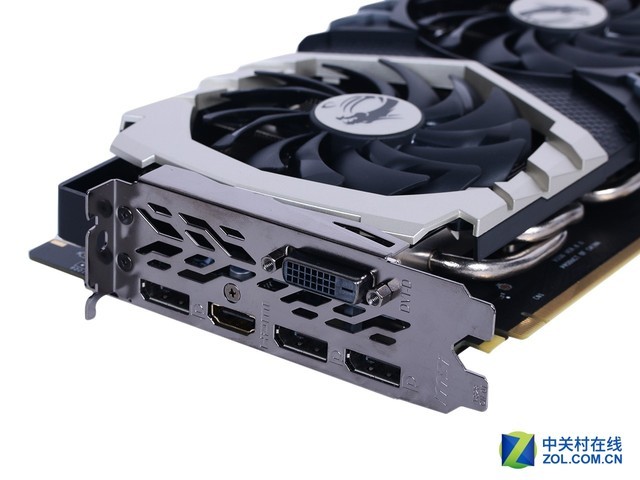

视频接口
微星GTX 1070 Ti Titanium钛金版为玩家提供3*DP+HDMI+DVI的全接口组合，能够保证兼容目前市面上大部分显示器的同时也能够满足需要多屏幕输出的玩家的需求。
