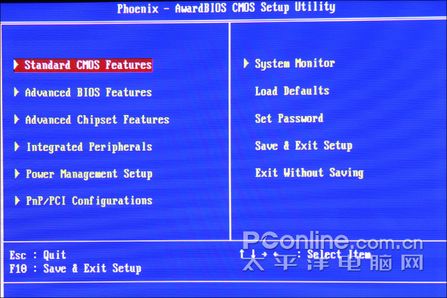

映泰 TF680i SLI Deluxe，除了采用了NV的公版设计外，BIOS方面也更是我们都相当熟悉的Award BIOS，界面相当亲切。其中的“Advanced BIOS Features”选项，加入了大量DIY爱好者都喜欢的超频元素，其中的超频设置保存功能，令超频操作相当方便。

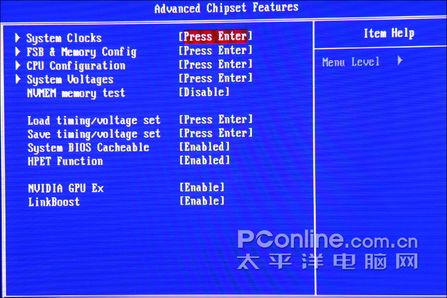

进入“Advanced BIOS Features”子菜单，nForce 680i SLi主板那丰富的超频调节选项立刻映入我们的眼帘。

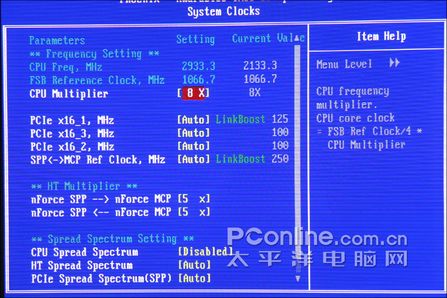

系统时钟调节选项
在这里，我们可以获得CPU倍频调节（CPU Multiplier）、三组PCI-E X16的时钟频率调整、已经南北桥之间的HT总线通信频率的调整（nForce SPP-->nForce MCP）。
在LinkBoost功能关闭的时候，三组PCI-E X16均能获得100～200MHz的频率调整，如果使用GeForce 7900GTX或者GeForce 8800系列显卡的话，系统就能开启LinkBoost技术，显卡所在的PCI-E X16将自动超频到125MHz的频率，以提升显卡与南北桥数据传输的带宽与速度。

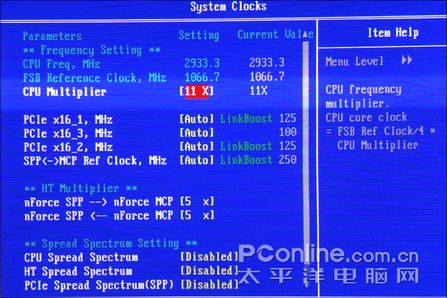

LinkBoost启用后，相对应的PCI-E扩展槽会自动超频至125MHz
类似的，北桥C55与南桥MCP55XE的HT总线交换频率，默认情况下是200～500可调，开启LinkBoost后将自动超频至250MHz。
南北桥HT总线倍频调整
有用过AMD Socket 939或AM2平台的nForce系列主板的朋友应该都会了解到，AMD的K8处理器由于整合了内存控制器，因此处理器与北桥之间的通讯是通过HT总线来完成的。类似的，采用C55北桥和MCP55南桥所打造的nForce 680i SLi主板，其沟通南北桥芯片的正是运用了类似的技术，通过调整HT总线带宽倍频，用以调节它们相互之间通信的带宽。
内存设置选项
上面我们也有提到，nForce 680i SLi主板的北桥芯片整合了Clock Synthesizer功能，它可为处理器、内存及PCI-Express提供内部及外部独立频率产生器，以25MHz为一步进单位，因此处理器外频、内存、PCI-Express频率可独立设定互不影响，不论处理器外频频率多少，内存、PCI-Express频率均可以被固定在玩家输入的数值维持不变，大大地提高超频成功率，发挥系统的最大超频潜能。由上图我们也可以看到，nForce 680i SLi的前端总线选项相当的丰富，在400～2500MHz内进行逐照调节，也就是说，我们最高可以获得625MHz外频的调节。

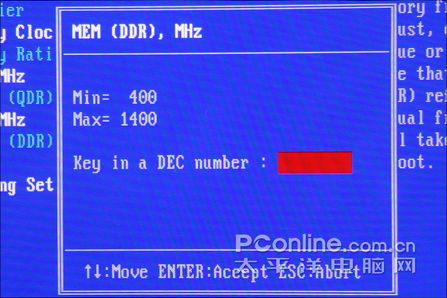

内存频率选项方面，在DDR2-400～1400MHz范围可调。C55北桥芯片支持JEDEC规格上限为DDR2-800。

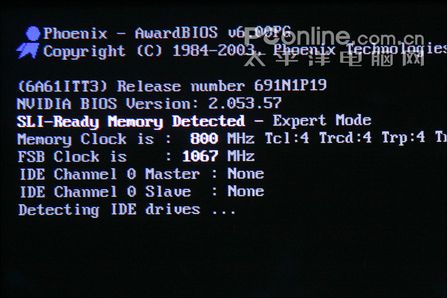

此外，C55的内存控制器经过大幅强化，系统最高可运行在DDR2-1200水平，芯片组更提供SLI-Ready Memory技术，当内存支持此技术便会被自动设定至最佳化设定。

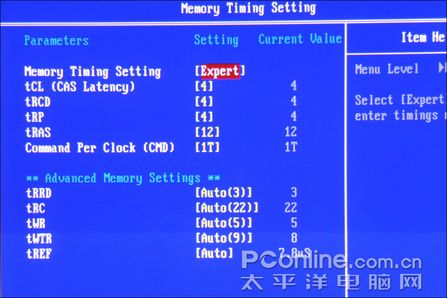

琳琅满目的内存设置参数
