    「Z玩主」少数派报告 水冷钢炮进化论

      [  中关村在线 原创  ]   作者:
    收藏文章 分页阅读 暂无评论
    返回分页阅读本文导航

    1少数派报告 水冷钢炮进化论

        感谢你的如期而至 欢迎来到来「Z玩主」本期我们将为玩家们带来的是第六期的Z玩主MOD主机的打造作业,在本期的栏目当中,笔者将对之前栏目中的一台分体水冷主机进行细化改造,感兴趣的玩家还请不要错过。

    「Z玩主」全金属狂潮 水冷钢炮进化论

        如果你是Z玩主栏目的忠实观众的话,那么今天笔者带来的这台水冷主机你一定会觉得非常熟悉。没错,本次的水冷主机使用了与第一期水冷主机相同的软管水冷的散热方案,虽然近些年来大多数玩家会觉得硬管水冷的视觉效果会更加炫酷,但其实软管水冷同样也能达到令人惊艳的视觉效果。好坏与否,完全取决于制作之前的前期规划,让我们拭目以待吧。


        ZOL-DIY频道:http://diy.zol.com.cn/
        ZOL-高端水冷/MOD玩家论坛:http://bbs.zol.com.cn/diybbs/d35018.html
        第一期Z玩主水冷主机制作文章:http://diy.zol.com.cn/610/6103449.html
        笔者新浪微博:空空是傲娇的水瓶

    「Z玩主」信仰水冷主机制作大揭秘

    产品:GTX 1080 G1 Gaming 8G 技嘉 显卡

    2装机配件介绍

    装机配件介绍

    「Z玩主」全金属狂潮 水冷钢炮进化论

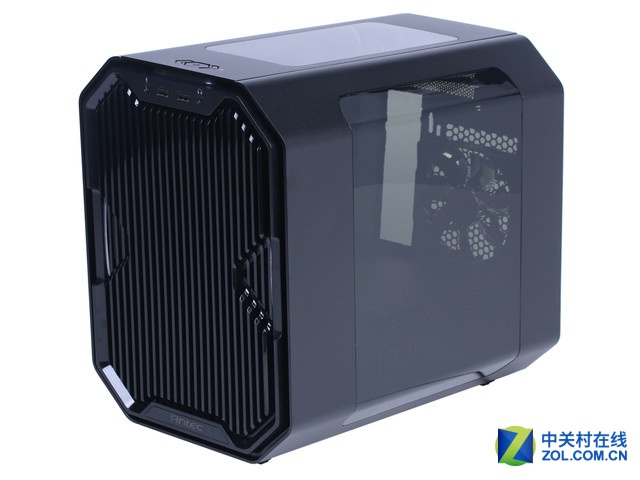

    ANTEC CUBE

    ANTEC EDG750 外观图
    ANTEC EDGE750

    「Z玩主」全金属狂潮 水冷钢炮进化论

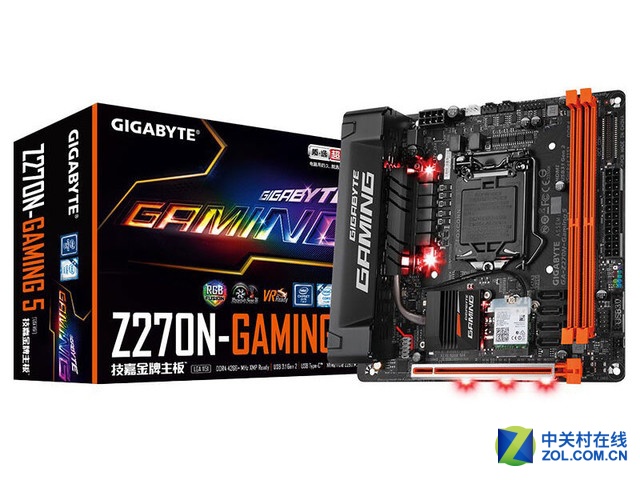

    技嘉 Z270N-GAMING5

    「Z玩主」全金属狂潮 水冷钢炮进化论

    技嘉 GTX1080 G1 GAMING

    「Z玩主」全金属狂潮 水冷钢炮进化论

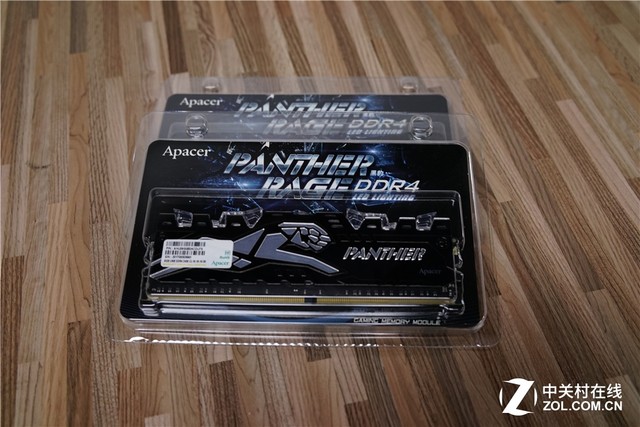

    宇瞻黑豹灯条

    3水路规划与安装

    水路规划与安装

        在之前的栏目当中,笔者已经非常详细的介绍了水冷主机的安装过程,但是在本期的栏目当中,笔者还是要给各位喜爱水冷的玩家重申一下水路设计的基本规则:

    1.经过冷头的热水,请尽量连接到冷排,在经过冷却后,再出水到下一个需要散热的冷头。

    2.如果受到空间/水路规模限制,可以将发热较小冷头的热水连接到发热较高的冷头当中。

    3.绝对禁止!将流经冷头的热水接入水泵,长时间这样使用会导致水泵过热、降低寿命、造成损坏,值得注意的是,如今很多玩家为了节省机箱内部空间会使用泵箱一体的水箱,同样需要注意,泵箱一体的水箱也不要将热水直接接入水箱当中。

    4.遵循以上的注意要点,将所有部件连接起来,组合成一个完整的循环回路,这样一个基本的水路就设计完成了,此外可以还在水路中加入水流计(可以观察流速)、放水阀(方便放水维护更换部件)、过滤器(可以过滤水路中的杂质,防止堵塞冷头中的微水道)。

    5.很多水冷部件会标注出进水口和出水口,请按照指示进行连接,不按照说明进行安装会极大的影响散热效能/或者造成水路无法正常循环。


    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

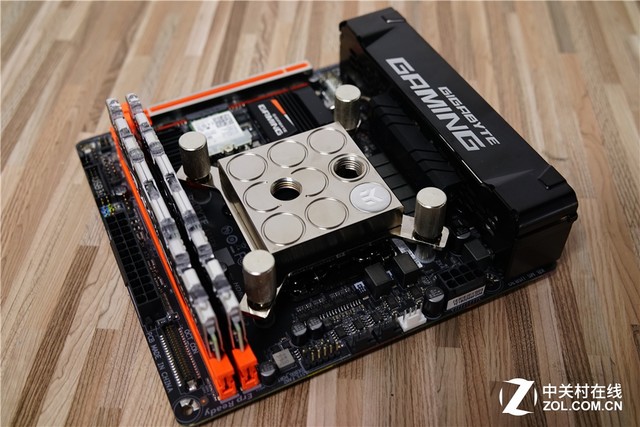

        主板部分更换为技嘉Z270N-GAMING 5,主要还是出于对整体配色的考虑,金属材质的保护罩搭配GAMING字样为这块主板带来了颇为强硬的战斗风格。

    「Z玩主」全金属狂潮 水冷钢炮进化论

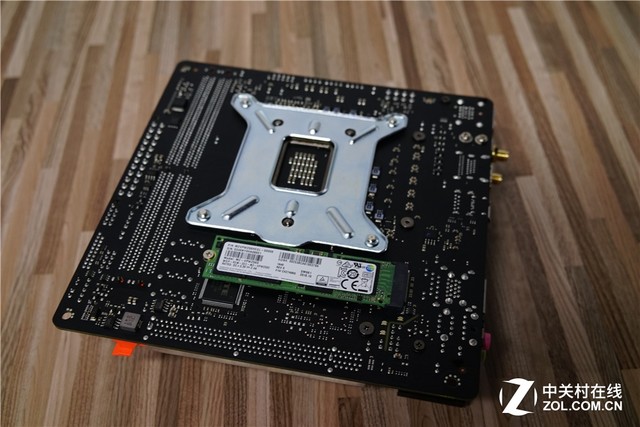

    背部安装了一块三星SM961固态硬盘

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

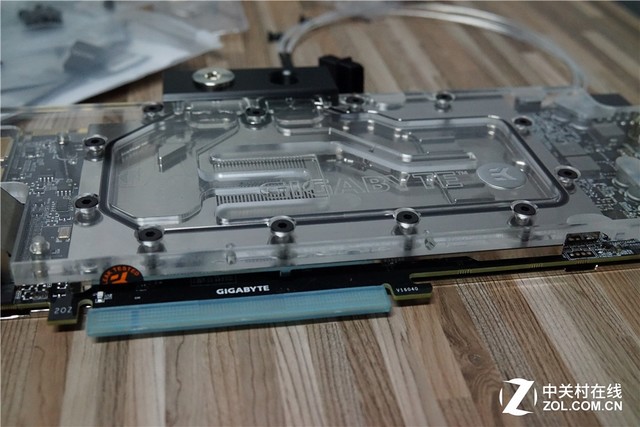

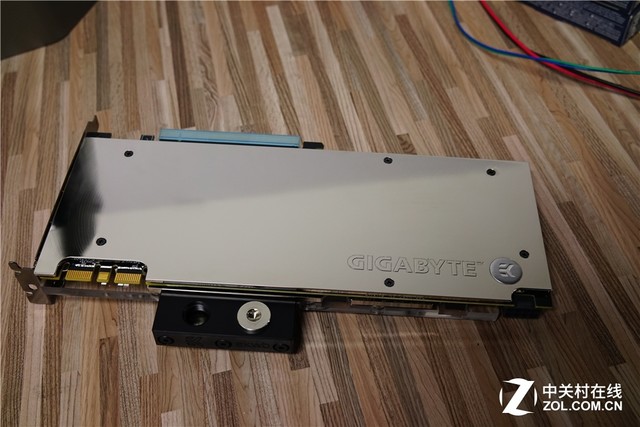

        显卡冷头更换了一块EK专为这款显卡订制的冷头(金属背板需要单独购买),视觉效果还是非常抢眼的。

    4安装小贴士

    安装小贴士

    「Z玩主」全金属狂潮 水冷钢炮进化论

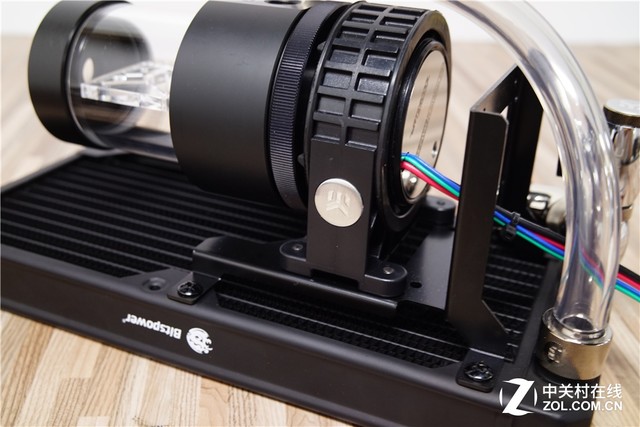

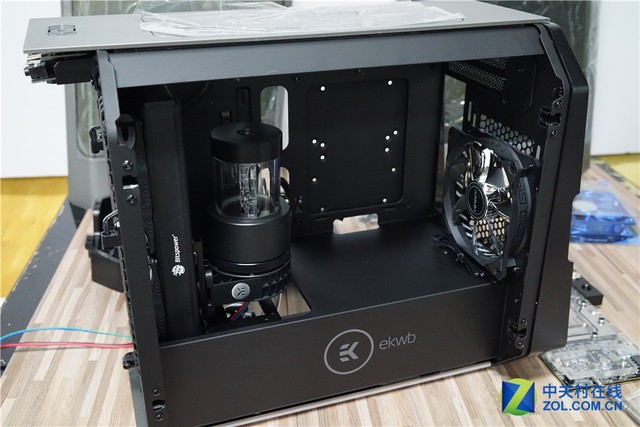

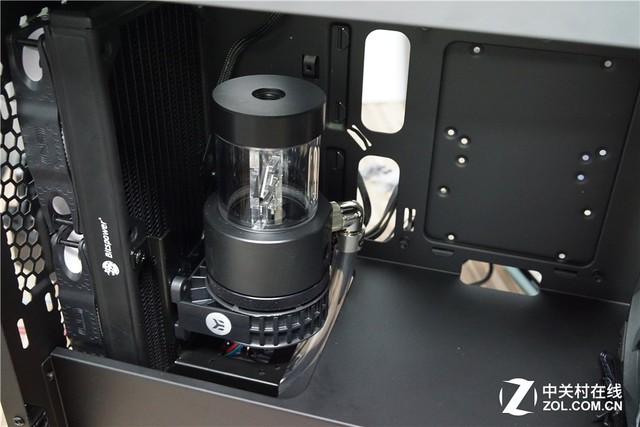

        由于本次机箱内的安装空间狭小,所以笔者选择先把水泵的进水水路先行安装完成,同时本次安装的水冷排笔者换掉了之前的EK冷排,改用为Bitspower的240薄排。

        关于冷排部分,笔者在这里简单多说一句,目前市面上的冷排产品很多,根据材质的不同,各种品牌的冷排价格差异较大,冷排作为整个水路系统中的核心部件之一,在选购的时候还需仔细鉴别。

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

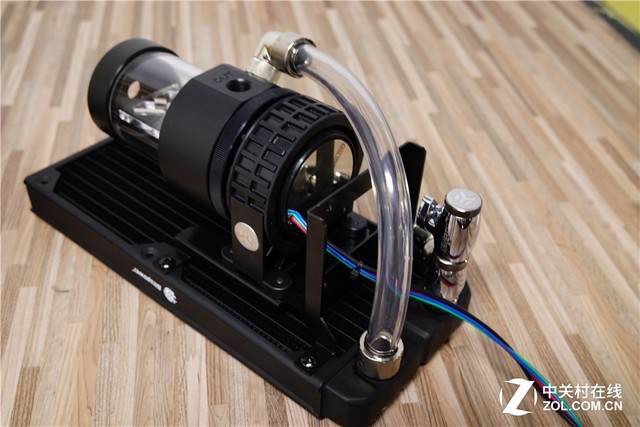

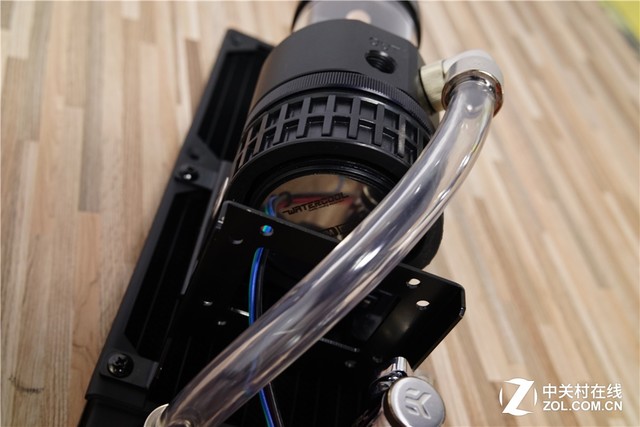

        水泵使用了WATERCOOL的PWM D5镜面泵,统一整个装机的金属风格,不过貌似安装完毕以后就看不见了......

    「Z玩主」全金属狂潮 水冷钢炮进化论

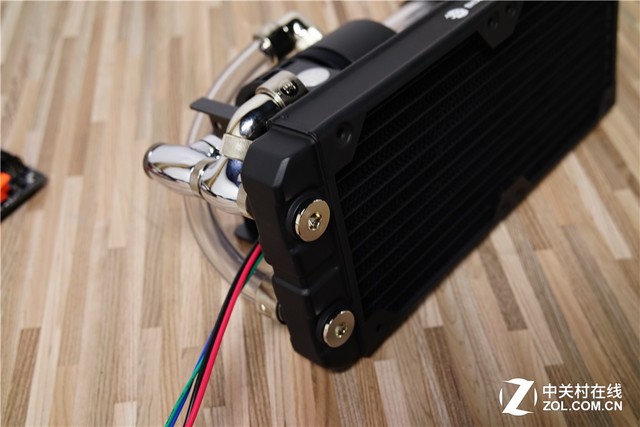

        Bitspower的240薄排拥有4个进出水口,在使用过程中请一定切记将不用的水口用止水锁头堵好,谨防漏水。

    「Z玩主」全金属狂潮 水冷钢炮进化论

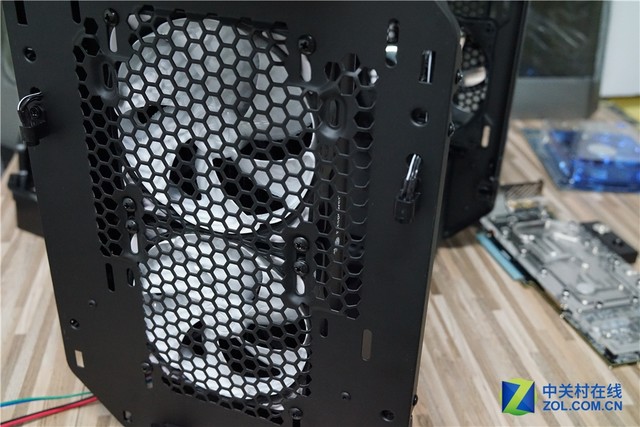

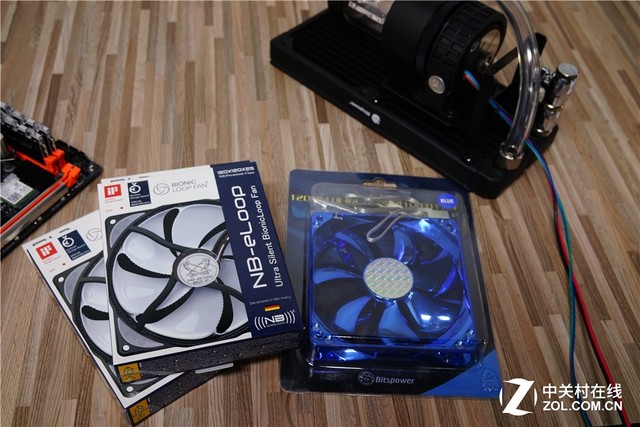

        在机箱风扇方面使用了两把NB的冷排扇,一把Bitspower的蓝色灯扇。

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

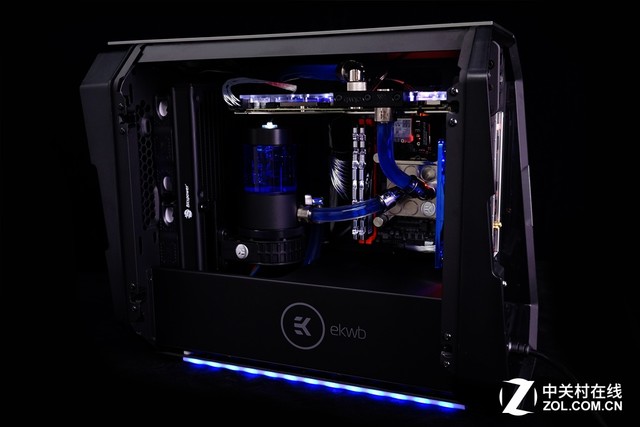

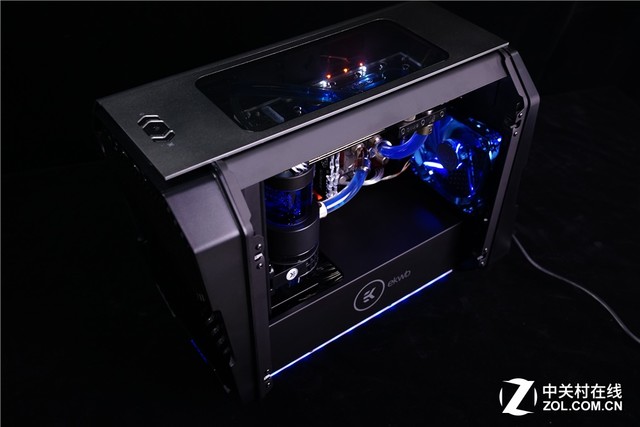

    初步安装效果一览


    特别推荐!

    「Z玩主」全金属狂潮 水冷钢炮进化论

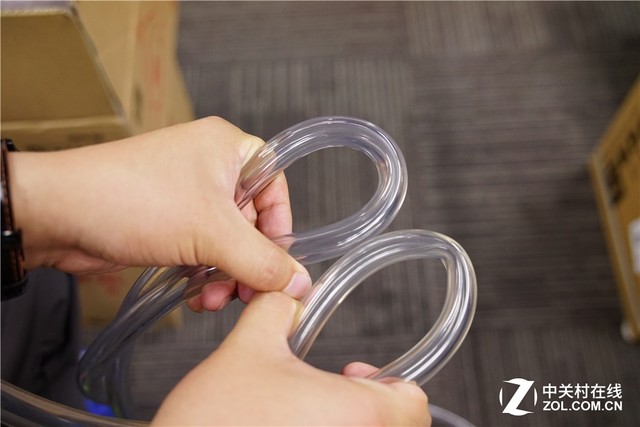

    左手为EK-DuraClear

        在之前的栏目当中,笔者曾多次提到了水冷管材的选择,在本次的装机当中笔者使用了EK-Duraclear软管管材,相比于之前使用的XSPC软管拥有更好的透明度和耐弯折性,这两点在上面的图片当中已经得到了很好的体现。

    5打造灯光效果

    打造灯光效果

        很多玩家在组装DIY主机的时候,都会将灯光系统视为非常重要的一部分,而且目前市面上的硬件产品多数也都在标榜自己拥有炫酷的灯光效果。但是很多玩家没有注意到的是,过于繁杂无序的灯光很可能会起到相反的效果,得不偿失。

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

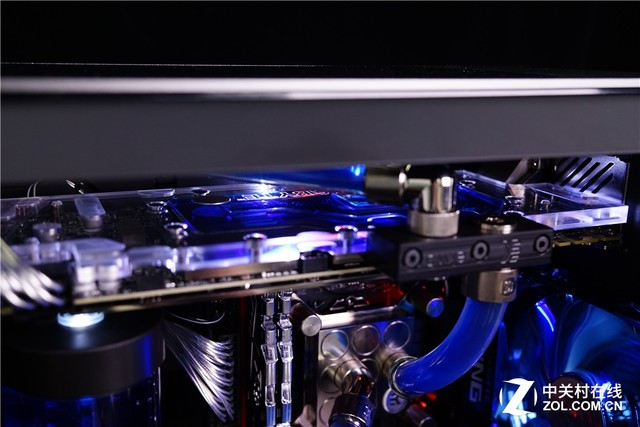

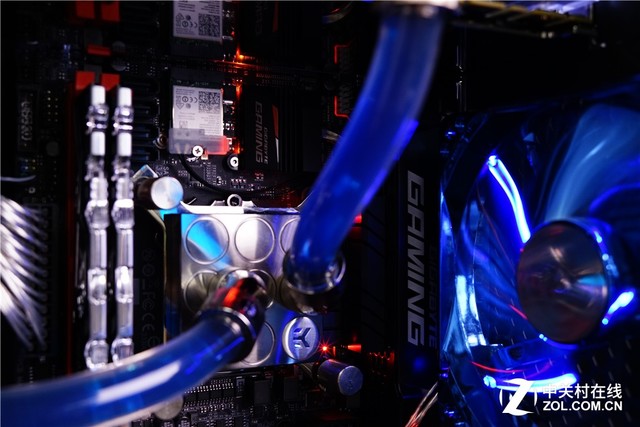

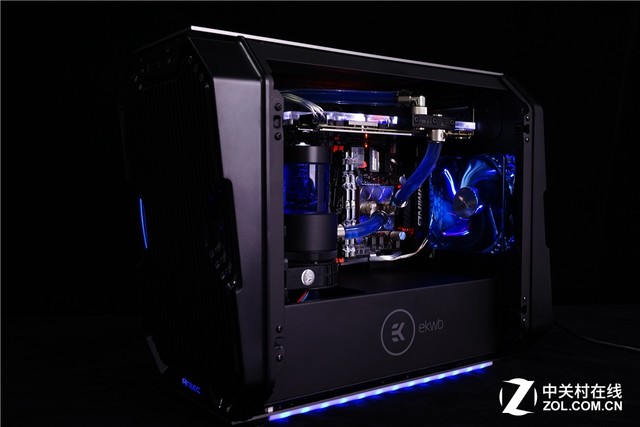

        本次水冷装机的灯光主题,笔者选用了蓝色+白色的冷色系灯光效果,相比于之前的红色系配色,蓝色+白色的灯光效果能够更加凸显整机的科技感,同时搭配主板自带的橙色灯光点缀,可以起到点睛之笔的效果。

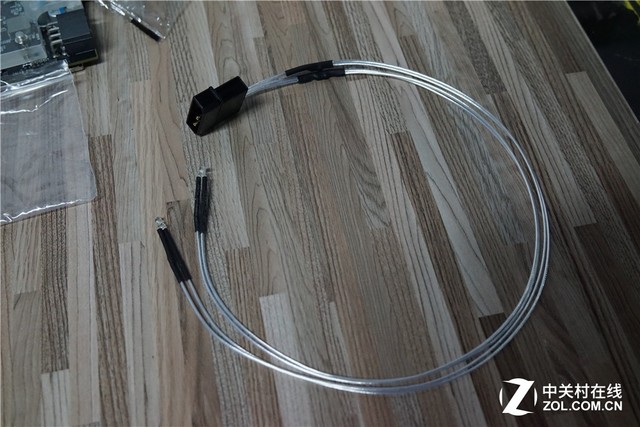

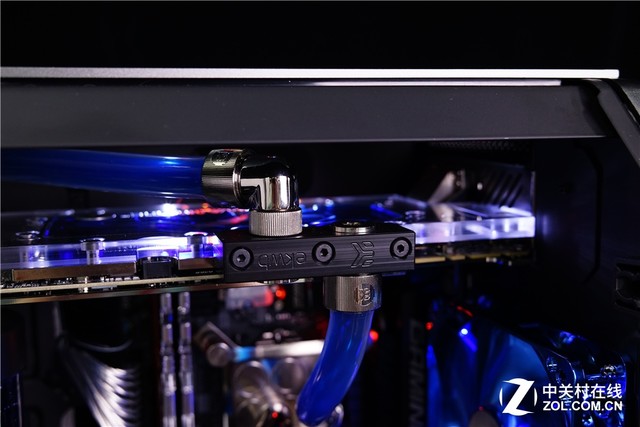

        在显卡冷头和水箱部分,本次装机笔者订制了两条白色的LED灯线,分别为3mm双灯和5mm单灯,目前很多水冷配件的冷头都会自带安装LED灯珠孔位,玩家可以灵活运用这些LED孔位,来打造独一无二的水冷主机。

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    6散热效果测试

    散热效果测试

        本次的装机硬件组合为i5 7600k + GTX1080,选用7600k的初衷并不是为了让测试温度更好看,而是本机作为以游戏用途为主的GAMING PC来说,8线程的提升此时已显得无关紧要。为了最大程度的发挥这台主机的游戏性能,笔者对这块CPU进行了超频至4.2Ghz的设置。

        本次烤机测试以室温26°为基准,进行10分钟左右的连续烤机,CPU部分采用AIDA64进行CPU+FPU双烤,显卡部分采用FurMark进行烤机。

    「Z玩主」全金属狂潮 水冷钢炮进化论
    CPU-Z

    「Z玩主」全金属狂潮 水冷钢炮进化论
    CPU待机温度为36°

    「Z玩主」全金属狂潮 水冷钢炮进化论
    CPU满载烤机温度为53°

    「Z玩主」全金属狂潮 水冷钢炮进化论
    显卡FurMark烤机温度为46°

    「Z玩主」全金属狂潮 水冷钢炮进化论
    顺手测了下SSD 跑分有点吓人...

    7整机图赏(一)

    整机图赏(一)

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    8整机图赏(二)

    整机图赏(二)

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

    9整机配置一览

    整机配置一览

    处理器:INTEL I5 7600K
    主板:技嘉 Z270N Gaming 5
    内存:宇瞻 黑豹灯条 DDR4 8G 2400
    硬盘:三星 SM961 250G
    显卡:技嘉 GTX1080 G1 Gaming
    散热:EK-CSQ Plug G1/4 (for EK-Badge) - Nickel 标准堵头*3
              EK-AF Extender 6mm M-M G1/4 - Nickel 对丝*2
              EK-PLUG G1/4 Plexi (LED 5mm) 可安装5mm LED的亚克力堵头
              EK-XRES Revo D5系列 2015新款D5泵箱一体
              EK-UNI Pump Bracket Vertical 12cm风扇位双向DDC/D5支架
              EK-ACF Compression Fiting 10/16mm 三分厚软管快拧*10
              WATERCOOL PWM D5镜面水泵
              EK-Supremacy EVO Elite Edition 旗舰喷射水道CPU水冷头
              EK-FC1080 GTX G1 Gaming 全覆盖水冷头
              EK-FC1080 GTX G1 Gaming 背板
              EK-Extender G1/4 EK水箱/泵盖下凹螺孔专用螺座
              EK-AF Angled原装进口带旋转角度螺座 45度*3
              EK-AF Angled原装进口带旋转角度螺座 90度*2
              XSPC Ball Valve 止水阀门
              XSPC G14″ T Fitting (Chrome) T型三通接头
              Bitspower 双12MM风扇 240冷排
              Bitspower 深蓝色 水冷液
              Bitspower 12MM 蓝色风扇
              NB-ELOOP B12-PS *2

    「Z玩主」全金属狂潮 水冷钢炮进化论

    「Z玩主」全金属狂潮 水冷钢炮进化论

        其实对于很多水冷玩家来说,玩水就是个不断完善、不断折腾的动手过程,全身心地去投入这种享受的过程才是其中的乐趣所在。时隔半年之后,笔者的水冷钢炮经历了一次完美的蜕变,不知道你又能从中得到些什么启发呢?
